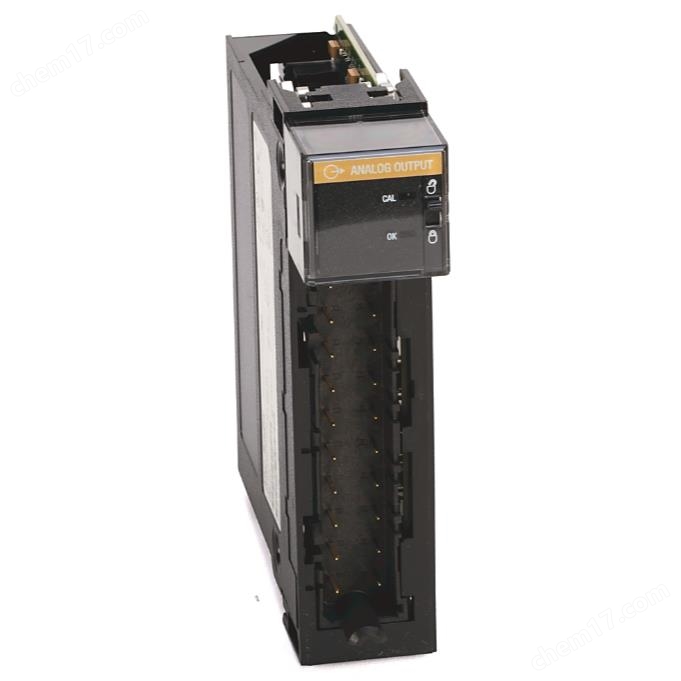

AB模拟量输出模块 返回列表页

功能特性

• 高精度输出：能够提供高精度的模拟输出信号，精度可达满量程的 ±0.1%，适用于对工业过程控制精度要求较高的场合，如化工生产中的流量、温度、压力等参数的精确控制。

• 多种输出类型：该模块具有 4 个模拟量输出通道，每个通道都可以独立配置为电压输出或电流输出，输出电压范围为 ±10V，输出电流范围为 4-20mA。

• 热插拔功能：支持带电插拔（RIUP），即在系统运行过程中可以直接进行模块的移除和插入操作，无需停机，方便了系统的维护和升级，减少了设备停机时间，提高了生产效率。

• 多种数据格式：支持 IEEE 32 位浮点数或 16 位整数等多种数据格式，可满足不同用户对于数据处理和传输的需求，方便与其他设备或系统进行数据交互。

• 诊断与保护功能：具备开路检测能力，可检测模块电路中的开路情况；提供高达 24V DC 的过压保护，以及短路保护功能，可将电流限制在 21mA 或更低，有效保护模块和外部设备安全。

• 可扩展性：属于 ControlLogix 系列，可与其他 ControlLogix 模块一起使用，方便用户根据实际需求扩展系统规模，增加模拟量输出通道或其他类型的 I/O 通道。

技术参数

• 电源要求：背板电流在 5.1V DC 时为 150mA，在 24V DC 时为 120mA，总背板功率为 5.8W。

• 分辨率：电压分辨率为 15 位，对应 10.5V 量程时，分辨率为 320μV / 位；电流分辨率为 15 位，对应 21mA 量程时，分辨率为 650nA / 位。

• 隔离特性：输出通道与背板之间采用加强绝缘型，具有 250V AC 的电压隔离，经过 1350V AC 持续 2 秒的测试。

• 扫描时间：整数数据格式类型的最大扫描时间为 1 毫秒，浮点数据格式类型的最大扫描时间为 2 毫秒。

• 温度范围：工作温度范围为 0-60℃，存储温度范围为 - 40-85℃，具有 T4A 和 T4 北美及 ATEX 额定温度代码。

应用领域

• 过程控制：在化工、石油、制药等行业的生产过程中，用于精确控制温度、压力、流量、液位等工艺参数，确保生产过程的稳定性和产品质量。

• 运动控制：可用于控制伺服电机、变频器等设备，实现对工业机械的精确位置控制、速度控制和转矩控制，如在自动化生产线、机器人、数控机床等领域。

• 测试与测量：在实验室、检测设备等场合，用于提供高精度的模拟信号，作为测试信号源或用于校准其他测量设备。

• 电力系统：用于电力系统中的电压、电流调节和控制，以及对电力设备的监测和保护，确保电力系统的稳定运行。
