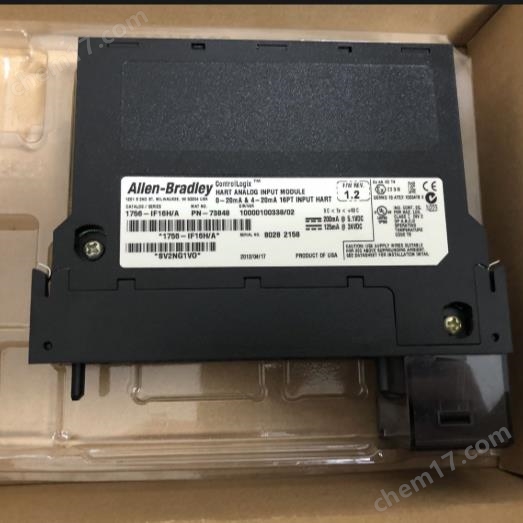

AB模拟量输入模块1756-ENBTAB模拟量输入模块1756-ENBT1756-IF16H 是 Allen-Bradley（罗克韦尔自动化）公司推出的一款用于 ControlLogix 系统的高性能模拟量输入模块，以下是关于它的详细介绍：

1. 基本信息

• 产品型号：1756-IF16H

• 产品类型：模拟量输入模块，带有 HART 通信功能

• 制造商：Allen-Bradley（罗克韦尔自动化）

2. 功能特点

• 多通道差分输入：具备 16 个差分模拟量输入通道，可同时采集 16 路模拟信号，支持 0-20mA 和 4-20mA 的电流信号范围，适用于各种需要高精度电流信号测量的场合。

• HART 通信支持：每个通道都配备了专用的 HART 调制解调器，能够与 HART 协议兼容的现场设备进行实时数字通信，可实现对现场设备的远程诊断、配置和监控，获取设备的状态信息、过程变量以及报警信息等，无需额外的 HART 通信设备。

• 高精度与高分辨率：具有较高的精度，典型精度可达 ±0.05% 满量程，分辨率为 16 位，能够精确地测量和转换模拟信号，适用于对精度要求较高的过程控制应用，如化工、制药、石油天然气等行业。

• 灵活的通道配置：支持通道逐个配置，可根据实际需求对每个通道的信号类型、量程、滤波等参数进行独立设置，方便在同一模块中混合使用不同类型的模拟信号输入。

• 实时诊断功能：具备实时诊断能力，可检测通道的故障状态，如开路、短路、超限等，并能监控 HART 变量的状态，及时发现和解决系统中的问题，减少停机时间，提高系统的可靠性和稳定性。

• 热插拔和可移除端子块：采用热插拔设计，在系统运行过程中可以直接插拔模块，而无需停机，方便进行模块的更换和维护。同时，可移除的端子块便于现场布线和接线，提高了安装和维修的效率。

3. 技术参数

• 输入阻抗：250 欧姆。

• 隔离特性：通道与背板、通道与通道之间均具有电气隔离，隔离电压可达 50V 连续。

• 背板电流：5.1V DC 时为 1200mA，24V DC 时为 3mA。

• 工作温度：0°C 至 + 60°C。

• 数据格式：整数模式（左对齐，2 的补码）、IEEE 32 位浮点数。

• 模块输入扫描时间：11-328ms（取决于滤波器）。

• 模块 HART 扫描时间估计：如果所有通道都启用 HART 功能，则为 1s。

4. 应用领域

• 过程控制系统：广泛应用于石油天然气、水处理、化工、制药等行业的过程控制中，用于监测和控制各种过程变量，如温度、压力、流量、液位等。

• 优良设备集成：可与各种 HART 现场仪表、变送器等设备进行无缝集成，实现设备之间的高效通信和协同工作，提高整个自动化系统的性能和智能化水平。

• 诊断与配置：通过 HART 通信获取现场设备的详细诊断信息和配置参数，方便工程师进行设备的调试、维护和故障排除，缩短系统的停机时间，降低维护成本。

• 工业自动化：适用于工业自动化生产线中的各种模拟量信号监测和控制任务，如机器人控制、自动化装配线、物料输送系统等，可实现对生产过程的精确控制和优化。

5. 外形与安装

• 外形设计：通常采用紧凑的模块化设计，尺寸适合安装在 ControlLogix 系统的机箱中，节省空间的同时，保证了系统的整体美观和整洁。

• 安装方式：可直接安装在 ControlLogix 机箱的插槽中，通过背板总线与其他模块进行通信和数据交换，安装过程简单快捷，便
