●标准接地电阻规范要求

接地分三种：保护接地、防静电接地、防雷接地。

保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了

防止这种情况危及人身安全而设的接地。

防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接

地。

防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消

除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

※独立的防雷保护接地电阻应小于等于10欧；
※独立的安全保护接地电阻应小于等于4欧；
※独立的交流工作接地电阻应小于等于4欧；
※独立的直流工作接地电阻应小于等于4欧；
※防静电接地电阻一般要求小于等于100欧。
※共用接地体(联合接地)应不大于接地电阻1欧。

【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。】

●接地电阻测量

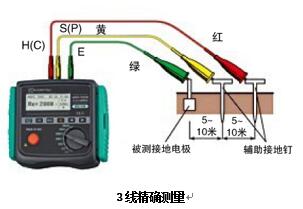

接地电阻测试原理：电位降法，通过被测物的“E”(接地电极) 和 “H(C)”(供电电极)间的交流恒电“I”，测量“E”(接地电极)和 “S(P)”(测量电极)间的电位差“V”，得到接地电阻值“Rx”。

●地电阻率测量

地电阻率测量原理(ρ)：根据四线接地测试，应用“E”(接地电极)和“H(C)”(电流电极)之间的交流电流“I”,找出在两个电极“S(P)”和"ES" 之间的电位差“V”；交流电流“I”除以电位差“V”获得接地电阻“Rg(Ω)”;其中在电极之间的距离是“a”(m)；然后使用公式 ρ = 2•π•a•Rg (Ω•m)得出地电阻率ρ。

测量方法：把四个辅助接地钉插入地下；按照1-30m(a)的间隔对齐；入地深度要小于或者等于5%的对齐间隔。
