实验概述

玻尔共振实验是一款专为振动学教学设计的创新型实验装置，聚焦于阻尼振动与受迫振动的核心原理研究。通过可变速电机驱动偏心轮带动弹簧及摆盘转动，结合高精度无线转动传感器实时采集数据，本装置直观展示了自由振动、阻尼振动、受迫振动及共振的动态过程。

实验系统采用模块化设计，配备可调节磁阻尼装置和双传感器同步监测功能，能够精确测量振动频率、振幅、阻尼系数等关键参数，并实时绘制“振幅-频率"曲线及相位关系图。通过配套的SmartLAB数据采集软件，学生可深入理解振动系统的能量转换、共振条件及阻尼对振动特性的影响，全面提升对理论知识的实践应用能力。

实验内容

• 自由振动周期及阻尼系数的测量


• 受迫振动的相频特性和幅频特性曲线的测量

• 谐振曲线测量，并分析磁阻尼对谐振曲线的影响







产品特点

• 高精度传感器实时监测


  高精度传感器，分别记录驱动源频率与圆盘振幅，支持蓝牙/USB双模连接，实现数据的同步采集与动态可视化（如幅频特性曲线、相频特性曲线）。

• 可调磁阻尼系统

  通过改变电磁铁电流大小，灵活调节电磁阻尼强度，观察不同阻尼条件下的振动衰减特性与共振现象。

  验证楞次定律，直观理解电磁阻尼对能量耗散的影响。

• SmartLAB智能软件

  支持曲线拟合（如阻尼振动包络线拟合）、参数计算（阻尼因子β、共振频率）及多图表对比分析。

  提供函数编辑功能，可自定义实验条件，模拟不同驱动频率下的受迫振动响应。

• 高精度技术参数

  转动传感器角分辨率达0.18°，线分辨率0.0157mm（搭配10mm转轮），确保数据采集精准。

  驱动电机支持0.01Hz~30Hz宽频调节，满足精细实验需求。

• 创新拓展：

  支持自主设计拓展实验，探究复杂振动系统的动态响应。







实验数据

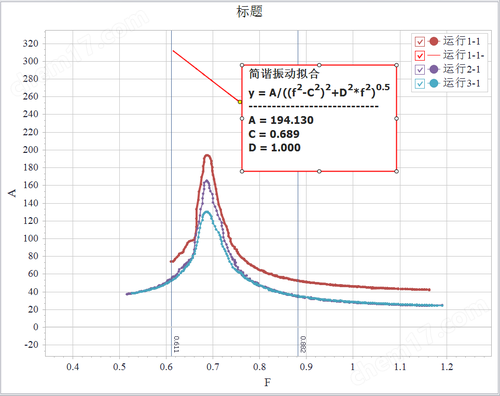

不同阻尼下的振幅与频率关系图

相位差图
