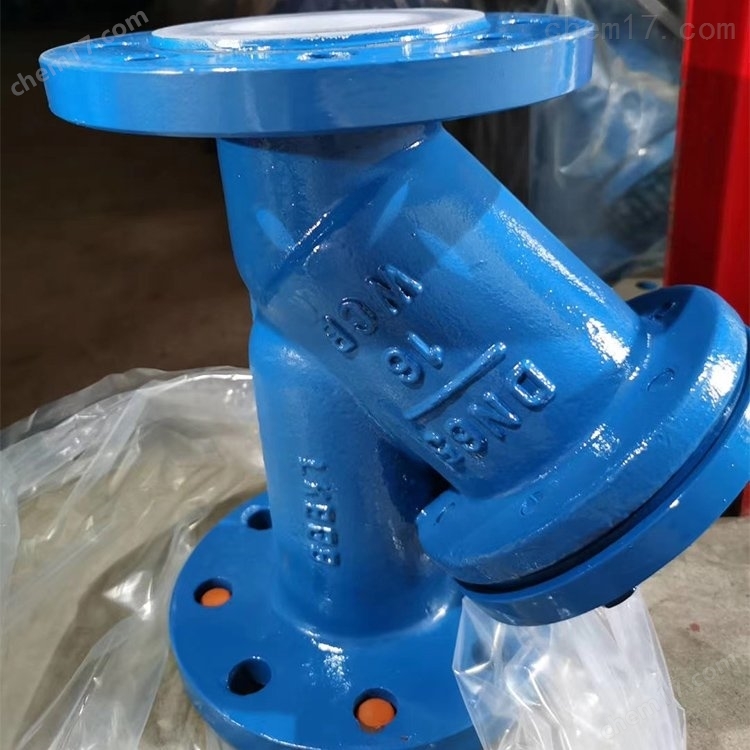

衬氟Y型过滤器GL41F46
一、概述：
衬氟Y型过滤器GL41F46是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
二、特点：
是目前世界理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬；
衬氟Y型过滤器|防腐阀门|GL41WF46过滤器衬氟；
使用范围：化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2）；
工作温度：≤90℃；
公称通径：DN25—DN600mm；
公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）；
法兰标准：JB/T 79 PN1.6（也可按用户要求制造）；
壳体材质：A3、304、304L、316、316L、WCB；
密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。
三、主要零部件材料：
型号 | 材料 | |||
阀体、阀盖 | 过滤网 | 螺栓、螺母 | 衬里层 | |
GL41F3-16C | HT250、WCB | PTFE(F4) | 35、45 | FEP(F46)、PCTFE(F3) |
GL41F46-16C | ||||
四、主要连接尺寸：
公称通径 DN（mm） | NPS（in） | GL41F46-10/16/25型过滤器 | |||||||||
L | D | D1 | D2 | b | f | H1 | H | Z-φd | 重量（kg） | ||
PNl.0～2.5（MPa） | |||||||||||
20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-14 | 3.3 |
25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-14 | 4.2 |
32 | 11/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-18 | 6.6 |
40 | 11/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-18 | 7.3 |
50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-18 | 12 |
