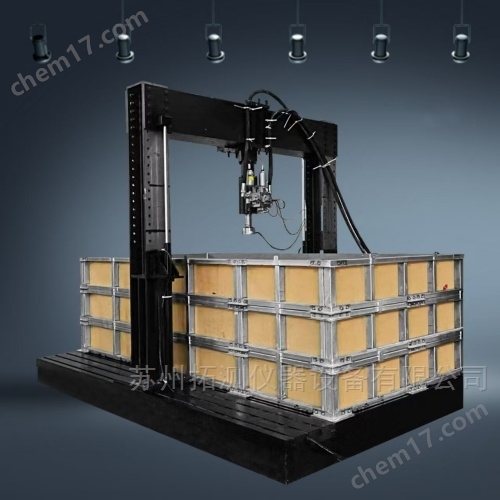

　　高频振动模型试验系统

      高频振动模型试验系统是用于模拟地震、机械振动、爆炸冲击等动态荷载作用下结构或岩土体响应的高精度实验平台。该系统通过高频激振、多参数同步采集及实时反馈控制，为抗震设计、动力稳定性分析及减震技术研发提供数据支持。以下是系统的核心组成、技术规范及典型试验方法：

　　1. 系统核心组成

　　（1）激振装置

　　 振动台类型：

　　– 电动式：频率范围0.1~100Hz，加速度±2g（台面尺寸1m×1m）。

　　– 液压式：频率0.5~50Hz，加速度±5g（台面尺寸3m×3m，承载力10吨）。

　　– 压电式微振动台：频率1~1000Hz，分辨率0.001g（用于精密器件测试）。

　　 控制模式：

　　– 位移/速度/加速度三参量闭环控制，波形复现误差≤5%（ISO 5344）。

　　（2）模型箱与边界条件

　　 模型箱设计：

　　– 刚性箱：钢制框架（阻尼比<0.5%），用于结构振动试验。

　　– 柔性箱：叠层橡胶侧壁（剪切模量可调），模拟半无限地基（相似比1:20~1:100）。

　　 边界模拟：

　　– 吸能材料（如聚氨酯泡沫）或主动边界控制（伺服作动器阵列）。

　　（3）传感器阵列

      2. 典型试验项目与规范

　　（1）结构抗震性能试验

　　 输入波形：

　　– El-Centro波（1940）、Kobe波（1995）或人工合成时程（GB 50011-2010）。

　　 相似准则：

　　– 几何相似比1:10，时间相似比1:√10（Bockingham π定理）。

　　（2）土体液化试验

　　 试验条件：

　　– 饱和砂土（相对密度Dr=40%_{70%），正弦波加载（频率1}5Hz，振幅0.1g~0.3g）。

　　 终止标准：

　　– 超孔隙水压比ru≥0.95（ASTM D3999）。

　　（3）地下结构动力响应

　　 模拟场景：

　　– 地铁隧道（PVC管+相似材料）在P波/S波联合作用下的应变集中效应。

　　 监测重点：

　　– 接头张开量（LVDT测量）与衬砌动弯矩（FBG应变片）。

　　3. 系统关键技术指标

     4. 数据与控制系统

　　 软件平台：

　　– 基于dSPACE或NI CompactRIO开发，集成实时FFT分析和模态识别算法。

　　 控制策略：

　　– 迭代学习控制（ILC）提高波形复现精度，自适应滤波抑制谐波干扰。

　　 数据输出：

　　– 生成加速度-位移滞回曲线三维模态振型动画。

　　5. 安全与扩展功能

　　 安全防护：

　　– 紧急制动（触发阈值：位移超限±50mm或加速度超限±6g）。

　　 扩展接口：

　　– 耦合离心机（50g-T机载振动台）或高温环境舱（-30℃~150℃）。

　　– 可选配声发射系统（AE传感器，频带20kHz~1MHz）。

　　6. 典型应用案例

　　1. 高层建筑TMD调谐试验：验证阻尼器在8度罕遇地震下的减震效率（GB/T 51408-2021）。

　　2. 海底滑坡触发机制：模拟地震波对含水合物沉积物的弱化效应（频率2Hz，振幅0.2g）。

　　3. 核电站管道振动疲劳：再现主蒸汽管道的随机振动谱（ASME B&PV Code Case N-517）。
