iiM AG-公司
20年来，我们位于Suhl，纽伦堡和Weißensberg的两个业务领域一直在开发和生产各种行业，例如电缆，电线和太阳能行业或汽车行业。
产品简介
详细介绍
iiM电缆测量仪VCPLab
电缆测量仪VCPLab
技术指标
| 尺寸（宽x深x高） | 1150 x 380 x 1070毫米 | ||
| 重量 | 77公斤 | ||
| 电源电压 | 100-240 V / 50-60赫兹 | ||
| 能量消耗 | +高 100瓦 | ||
| 解析度 | the像场的0.1％ | ||
| 灯光 | 发光二极管 | ||
| 相机 | 多2个摄像头 | ||
| 测量范围 | +高 外径34毫米 | ||
| 根据标准测量 | 符合IEC 60811-201; -202; -203 | ||
适用于外径大为34毫米的电缆样本
VCPLab是基于摄像机的系统，用于测量绝缘套管和护套上的电缆几何形状。集成的高分辨率传感器可以极其精确地测量外径小于1毫米的非常细的电线，直至外径34毫米的护套厚度。
设备详细信息：
- 外壳可屏蔽外界光线
- 中央控制面板
- 半自动对焦和曝光
- 震动安全
- 几乎无阴影的透射光
- 照明，光学和摄像头的+佳系统条件
- 可使用2台摄像机进行测量
- 实验室中2D测量的可变焦点
- 集成了高分辨率传感器，可实现极其精确的测量
- 标准化的单个组件
- 测量过程非常简单
- 根据符合IEC 60811-201的标准进行测量；-202; -203
- 匹配软件FMC-3和CAQ系统ProCable
*合适的配置只能通过小和大外径（AD）来确定

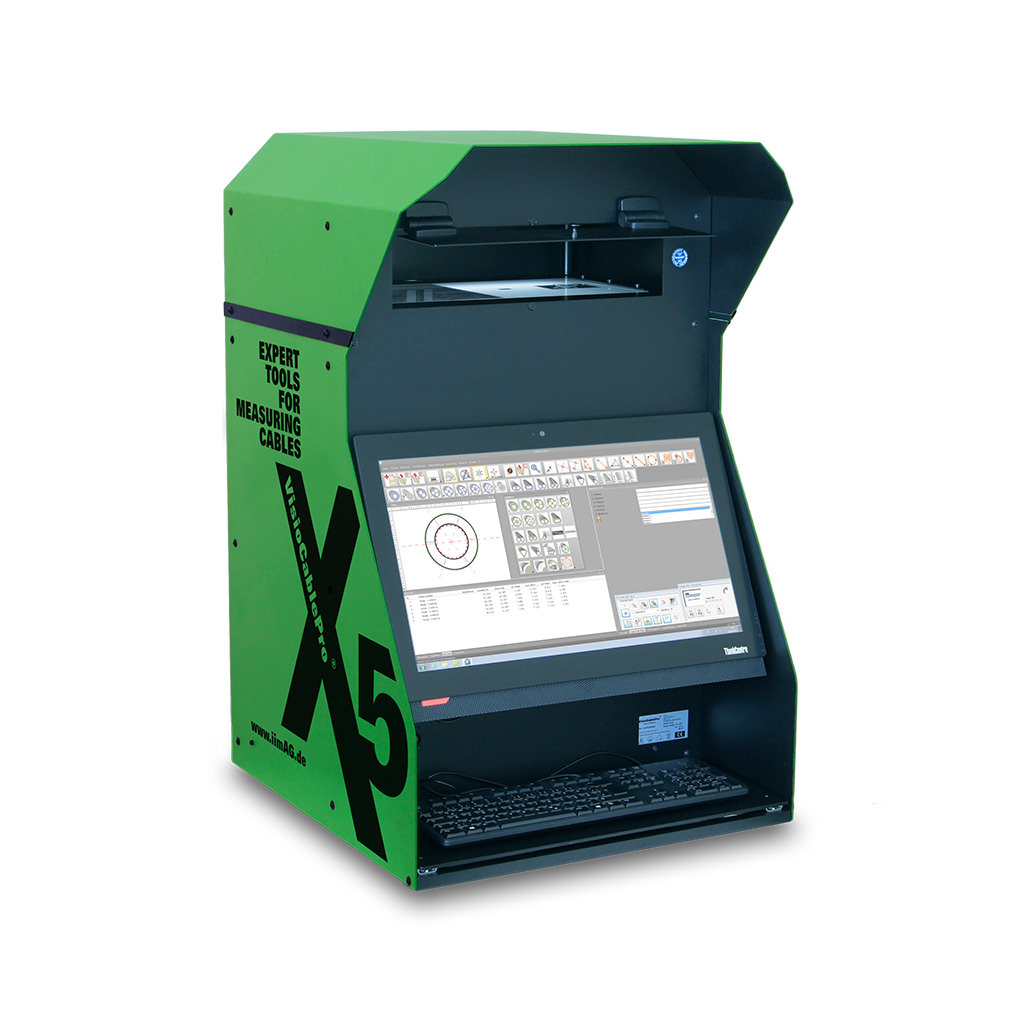

电缆测量仪VCPX5
技术指标
| 尺寸（宽x深x高） | 600 x 560 x 910毫米 | ||
| 重量 | 54公斤 | ||
| 电源电压 | 110-230 V / 50-60赫兹 | ||
| 能量消耗 | +高 100瓦 | ||
| 解析度 | the像场的0.1％ | ||
| 灯光 | 发光二极管 | ||
| 相机 | 定制的 1-3台相机 | ||
| 测量范围 | 外径大130毫米 | ||
| 根据标准测量 | 符合IEC 60811-201; -202; -203 / LV112（A因子） | ||
用于测量大外径为130 mm的电缆样本
VCPX5专为电缆制造商特定的绝缘套管和护套的几何尺寸测量而设计。凭借其坚固的设计和非常容易的操作，它特别适用于生产中的快速和极其精确的测量。
设备详细信息：
- 物体尺寸/测量范围大为130毫米（可以根据客户要求进行更大的调整）
- 快速，非常简单的测量过程
- 培训工作量少（没有特定于客户的数据库，用户指导大约需要15分钟）
- 根据符合IEC 60811-201的标准进行测量；-202; -203 / LV112（A因子）
- 适用软件：FMC3，CAQ System ProCable3，VCPEasy
- 可以连接各种外部CAQ软件（CIQ –AESA； ADVARIS； QDA-ASI-DATAMYTE； QUASAR…）
- 操作员不会影响光学装置的预设固定聚焦以及预设，+佳和智能照明
- 通过优化传感器布置和重量分布来确保振动安全
- 坚固的结构和简单的操作可实现快速，极其精确的测量
- 测量软件可预设不同的操作员级别（生产，实验室，管理员，服务等）
- 标准化的单个组件-导致较高的交付安全性并缩短了交付时间
- 快速，轻松地连接外部设备

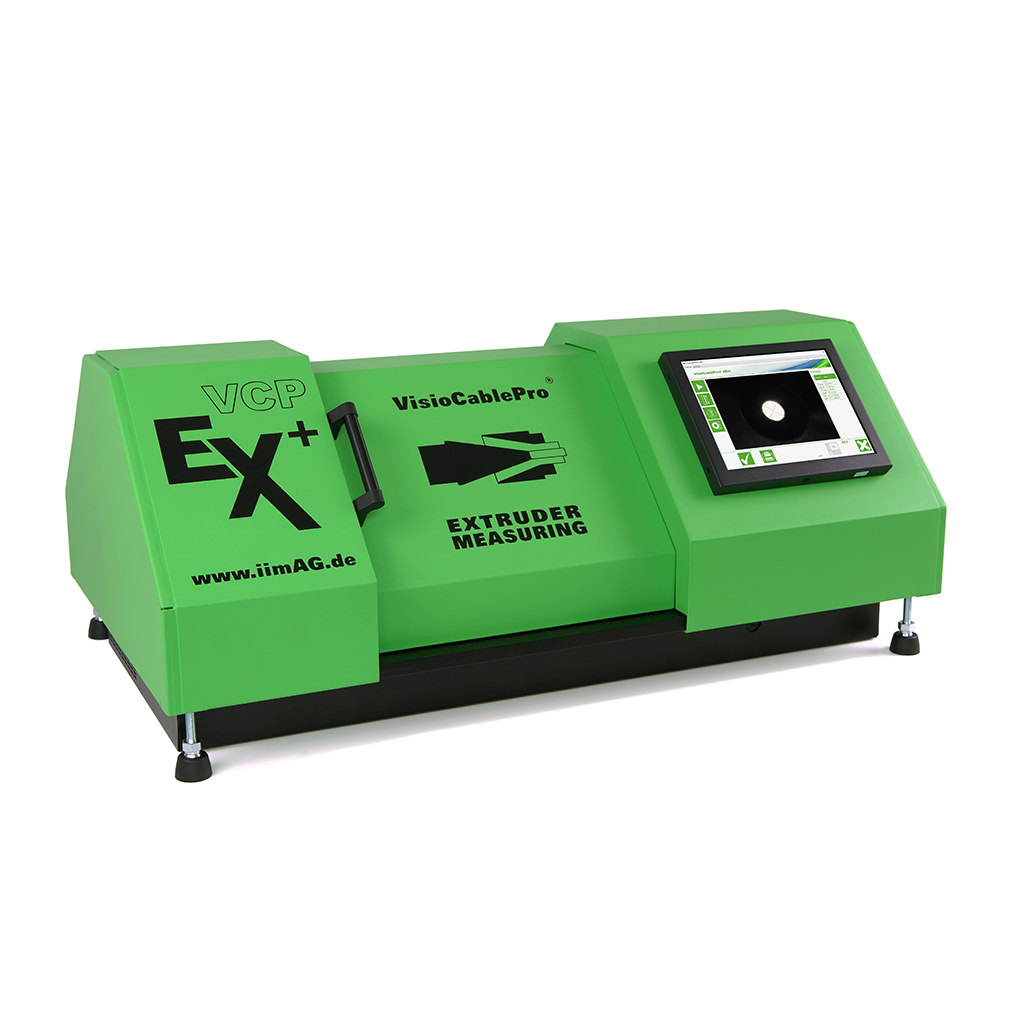

挤压工具的测量装置VCPEx +
技术指标
（保留技术更改）
| 尺寸（宽x深x高） | 750 x 430 x 320毫米 | ||
| 重量 | 28公斤 | ||
| 电源电压 | 100-240 V / 50-60赫兹 | ||
| 能量消耗 | +高 100瓦 | ||
| 解析度 | the像场的0.1％ | ||
| 灯光 | 远心LED照明 | ||
| 相机 | 定制的 | ||
| 测量范围 | +高 15毫米（不同配置） | ||
独立系统，可高精度，快速地测量导线导管和烟嘴
基于摄像机的系统，用于测量导线导管和烟嘴-这意味着在生产中仅使用经过独立于操作员测试的工具。它特别适合在生产，工具分配和实验室中使用。
从制造过程开始就确保产品质量。
可能的测量结果：
大，小和平均内径（这可以识别工具的变形和磨损-导线过度挤压不确定，壁厚可能不足）。
设备详细信息：
- 坚固紧凑的设计，易于处理
- 更快，更安全，更精确的测量过程
- 集成的硬件和软件，触摸显示器可实现直观的操作
- 可靠，高精度地夹紧测试对象（包括圆锥形工具/圆锥形导线器）
- 摄像机和夹持系统的轴精确，同步对准可实现精确测量
- 排除关闭滑动门的测量对外部光的影响
