270KVA/270KV变频串联谐振耐压成套装置

工作环境:

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度:  ≤3500米；

270KVA/270KV变频串联谐振耐压成套装置装置主要适用范围:

1、满足300mm2,10kV 电缆交流耐压试验，长度3km，电容≤1.11uF,试验频率30~300Hz,试验电压U≤22kV。

2、满足300mm2,35kV 电缆交流耐压试验，长度1km，电容≤0.21uF,试验频率30~300Hz,试验电压U≤52kV。

3、满足300mm2,110kV 电缆交流耐压试验，长度0.2km，电容≤0.029uF,试验频率30~300Hz,试验电压U≤128kV。

4、满足40MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。

5、满足110kVGIS,开关,互感器交流耐压试验，试验频率30~300Hz,试验电压U≤265kV。

系统技术规范及性能：

系统技术参数：

额定输出电压：       0～270kV

谐振电压波型：       正弦波，波形畸变率＜1.0%

zui大被试品电流；       1A

zui大试验容量：         270kVA

输出频率：    30～300Hz

工作时间：    满功率输出下，连续工作时间60min

品质因素：       30～90

输入工作电源：    单相220V或三相380V±10%，50Hz

环境温度：       －15℃～+40℃

相对湿度：       ＜90RH%，无凝露状况

海拔高度：       ＜3500m

噪声：    ≤50dB

系统的性能特点：

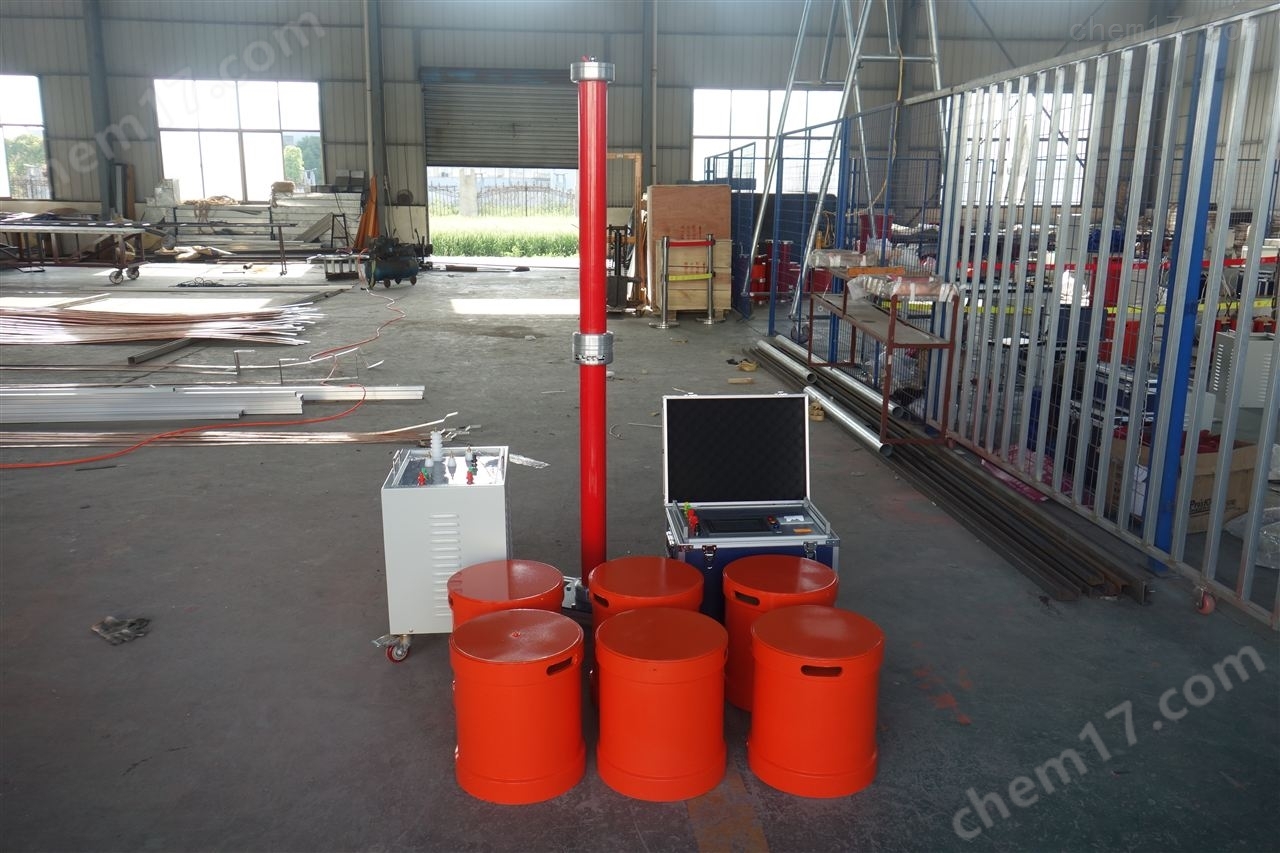

充分利用我公司在电子测量技术和电磁兼容方面的优势，*自主开发设计和生产270KVA/270KV变频串联谐振耐压成套装置装置所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。

装置容量确定：

满足300mm2,110kV 电缆交流耐压试验，长度0.2km，电容≤0.029uF,试验频率30~300Hz,试验电压U≤128kV。

频率取74Hz

试验电流 I=2πfCU试 =2π×74×0.029×10-6×128×103=1.7A

对应电抗器电感量 L=1/ω2C=160H

设计六节电抗器，将六节电抗器三节串联二组并联使用,则单节电抗器的参数为45kVA/45kV/1A/106H，装置总容量为270kVA。

验证：1.满足40MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。

使用电抗器四节串联，此时电感量为L=106*4=424H,

试验频率f=1/2π√LC=1/(2×3.14×√424×0.02×10-6)=54.6Hz。

试验电流I=2πfCU试 =2π×54.6×0.02×10-6×160×103=1A。

2.满足400mm2,35kV 电缆交流耐压试验，长度1km，电容≤0.21uF,试验频率30~300Hz,试验电压U≤52kV。

使用电抗器二节串联三组并联，此时电感量为L=106*2/3=70.6H,

试验频率f=1/2π√LC=1/(2×3.14×√70.6×0.21×10-6)=41.3Hz。

试验电流I=2πfCU试 =2π×41.3×0.21×10-6×52×103=2.8A。

3.满足300mm2,10kV 电缆交流耐压试验，长度3km，电容≤1.11uF,试验频率30~300Hz,试验电压U≤22kV。

使用电抗器六节并联，此时电感量为L=106/6=17.6H,

试验频率f=1/2π√LC=1/(2×3.14×√17.6×1.11×10-6)=35.9Hz。

试验电流I=2πfCU试 =2π×35.9×1.11×10-6×22×103=5.5A。

结论：装置容量定为270kVA/270kV，分六节电抗器，电抗器单节为45kVA/45kV/1A/106H，使用电抗器组合能满足上述被试品的试验要求。
