产品简介
详细介绍
一、产品概述：

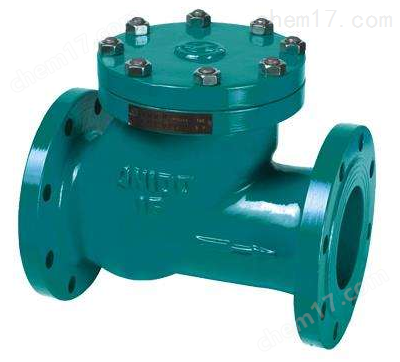

HS41X防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，是我厂引进*技术自行研制开发的，安全可靠，防止饮用水回流污染的新颖阀门，一确保生活饮用水的卫生和安全。HS41X防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与di一级止回阀进口端连接。di一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。为多重止回密封串联组成。
二、技术参数：
使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃
三、设计选用要点：
（ 1 ）、工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）、根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）、工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）、路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）、水利控制阀应设置在介质单向流动的管路上。
（ 7 ）、水利控制阀主阀体上的箭头方向必须与管路系统流向*。
（ 8 ）、接水力控制阀管段不 应有气堵 、气阻现象。在管网zui高位置 等存气段 应设置自动排气阀。
（ 9 ）、阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10 ）、阀门安装前应做强度和严密性试验。
四、主要连接尺寸：
型号 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 | |
500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |
