一、产品概述：
气动快速切断阀由气动活塞式执行机构和低流阻、双重密封结构的切断机构组成，执行机构动作速度快、推力大、具有弹簧复位功能、带手操作机构；阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。新颖*的结构，使本产品成为一类快速动作、严密闭切断、安全可靠的高性能新型切断阀。
切断阀阀芯密封面材料可分为硬密封和软密封；按阀芯结构形式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、开关快速等特点。适用于无颗粒状、无杂质的气体、液体介质，要求快速严密关闭、快速放空和紧急切断的工况。本产品性能优良、规格齐全、体积小、重量轻等优点，广泛应用于化工、石油、冶金、轻纺等工业生产过程的自动化控制系统中。
二、安装与维护：
1、 安装：
（1） 安装前须检查产品型号、位号及规格是否吻合，检查整机零件是否缺损与松动。
（2） 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3) 切断阀安装前，应先*清洗管道。
（4）安装场地应考虑到人员设备的安全，既便于操作，又有利于拆装与维护。
（5） 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，尽量避免水平安装，阀自重量较大或有振动的场合，要用支撑架。
（6） 介质流动方向应与阀体上的箭头指向*。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。
2、 维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。
（2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用工具。
（3） 阀座：密封面有较小的锈斑与磨损，可用机械加工的方法进行，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4） 阀杆：表面损坏，只能换新。
（5） 推杆、导向与密封表面的损坏：对反作用执行机构必须换新，而对正作用执行机构，可用适当的修理后使用。
（6） 压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（7） 易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹，根据检查结果，决定是否更换，但膜片使用期一般多2-3年。
（8） 阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可准确地调整填料压紧力、阀芯关闭位置。
三、工作原理：
当信号压力通过管接头输入气缸室在活塞上产生向下推力，使活塞产生位移并压缩弹簧。活塞的位移带动推杆，阀杆和阀芯作相应位移，至切断达到额定行程值为止。按作用方式的不同可分为气关式和气开式两种，当信号压力增大推杆向下移动，使阀芯和阀座接合的为气关式；反之使阀芯与阀座离开式，则该阀型为反作用(气开式执行机构)。
四、技术参数：
公称通径 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
公称压力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||
行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快 开 | ||||||||||
执行器型号 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
作用形式 | 单作用型/双作用型 | ||||||||||
气源压力MPa | 0.4-0.7 | ||||||||||
泄漏量 | 软密封:O泄漏；硬密封：10-5×阀的额定容量 | ||||||||||
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
五、主要零件材料：
材料代号 | C（WCB） | P（304） | R（316） | |
主要 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
垫片 | 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 | |||
O型密封圈 | 耐油橡胶 | |||
弹簧 | 60Si2Mn | |||
推杆 | 2Cr13 | |||
手轮 | HT200 | |||
适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
适用温度 | 硬密封：-30～+450℃ 软密封：-30～+180℃ | |||

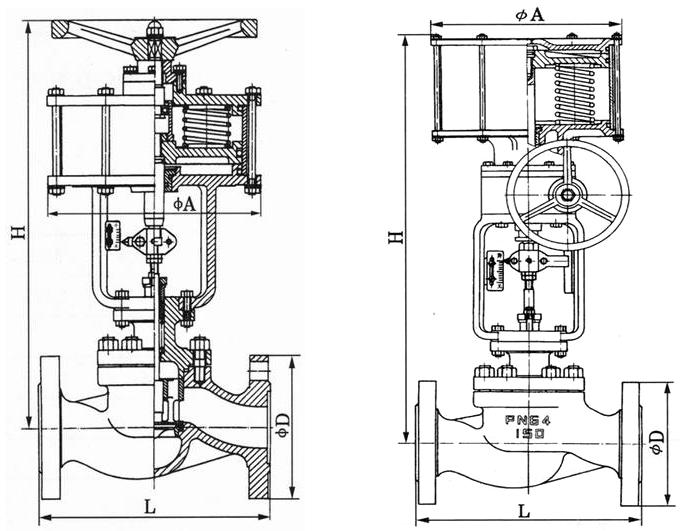

六、主要连接尺寸：
DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
