| 外形尺寸 | 28cm(长)x13cm(宽)x28(深)mm | 应用领域 | 地矿,电子/电池,航空航天,电气,综合 |
|---|---|---|---|
| 重量 | 约4kgkg |
产品简介
详细介绍
电子产品静电放电（ESD）抗扰度试验是电磁兼容性(EMC)的重要的试验之一，随着电子产品的集成度越来越高 和运行速度越来越快以及电磁环境越来越复杂，其标准也必定会越来越严酷。为了满足电磁兼容认证的要求，我们开发了*国家标准GB/T 17626.2和标准IEC61000-4-2的要求的EST802静电放电发生器。
EST802静电放电发生器适用于测试如手机及液晶(LCD)、电脑、识别IC卡等所有电子设备的抗静电放电（ESD）能力。它是一种高性能、高可靠性，使用方便，价格低廉的电磁兼容检测工具 ，得到广大电磁兼容(EMC)和静电放电(ESD)科研人员、技术人员及工作的赞赏。其主机也可以作为一台高精度高稳定性的正负双性（0～±20KV连续可调 ）静电发生器使用，适用于更多的测试和科研。
EST802静电放电发生器主要特点（*优点）
1.接触放电(CD)和空气放电(AD)输出电压均0～±20KV连续可调
比/国家标准要求的范围宽，适用更多的应用领域以及未来新标准的要求。目前多数静电放电模拟器(发生器)的接触放电(CD)约为9kV,空气放电(AD)电压约为16.5kV.
2.数字显示，高精度(优于1%)，高稳定（0.5%)，高分辩率(10V)
优于/国家标准5-10倍! /国家标准为5%，输出电压连续可调，显示分辨率达10V!（ 市场上大多数静电放电模拟器的分辨率只达100V)，而且低电压难以调到200V以下甚至在0.5kV无法继续调低）,输出电压稳定性(24小时）高达0.5%，市场上的通常只有5%）。
3.可带电工作时任意选择试验电压值和正负极性。
(部分国外静电放电模拟器(发生器)不能带电转换放电极性，只能停机关电后才能转换)
4.预置/国家标准中的10种放电电压5个严酷度工业级
让您免去了进行工业级试验时反复调节放电电压值的劳累，使得操作迅速准确更为方便。(部分国外的静电放电发生器没有预置这些常用的工业等级放电电压值，使用时得来回反复调，既累也不准确，有时还得去找标准才知调到多少才符合标准，如工业3级的接触放电电压是多少，而工业3级的空气放电电压又是多少，非一般电子工 程师全记得10个工业级放电电压值，而EST802把这10种工业等级5个五个严酷度 全预置在主机内，使得非静电放电专业人员操作方便、试验迅速、准确、安全)
5.优化电路设计，放电波形*标准和国家要求，EST802采用*，中美国项目合作，中美双方2年多合作的部分成果，吸收世界各国静电发生器的优点并优化设计改进，使得放电波形*并优于标准和国家要求。
6.轻便的静电放电枪，包含放电头时枪的重量小于500克，(世界上轻便的静电放电枪），使得您试验非常方便，直观，舒适，使您在测试中避免疲劳。可以想像，如果手持一个达几公斤（如手提几磅的热水瓶)的静电枪试验几个小时， 甚至天天要试验，其辛苦与疲劳是可想而知的，会让您累得没有精力分析试验结果...)
7.使用的安全性和操作的便捷性有机地结合，
关键器件设计耐压比/国家标准要求高10kV-20kV,使得人员和设备更加安全
8.放电方式可以单次、1次/秒和20次/秒多种放电脉冲选择。 *符合标准要求，也可根据用户设计其它放电频率。
9.多用途功能，主机可单独作为高精度（1%）、高稳定性（时漂小时0.1%）连续调节（0～±20kV)的高压电源使用,可用于校对静电电压表及各类试验用.
10.交流AC85V-260V/40～65Hz 通用电源供电，在任何国家和地区均能直接接电工作。
主要技术参数:
（*符合或优于国家标准GB/T 17626.2、标准IEC61000-4-2）
储能电容： 150 pF±10%
放电电阻： 330 欧姆 ±10%
充电电阻： 50M～100M欧姆
放电电流上升沿: 0.7nS～1nS
输出电压：接触放电：0 ～ ±20KV连续可调
空气放电：0 ～ ±20KV连续可调
输出电压示值的容许偏差： <±1% （1 ～ ±20KV）
输出电压极性：正和负极性（可带电直接切换）
保持时间： 大于5s，
放电操作方式：单次放电、1次/秒、20次/秒 （也可根据要求任意调节）
输出电压稳定性: 0.5% (24小时）
电压显示：3 1/2位发光管时显示，电压显示分辨率:10V
预置试验等级：按电工委员会IEC/EN61000-4-2标准或国家标准GB/T 17626.2-1998要求设计:
预置或国标准10个工业等级放电电压值，使得非专业人员操作极为方便、迅速、准确、安全。
接触放电等级：1级(±2kV），2级(±4kV）,3级(±6kV），4级：(±8kV）和X级(0 ～ ±20KV)任意连续可调
空气放电等级：1级(±2kV），2级(±4kV）,3级(±8kV），4级：(±15kV）和X级(0 ～ ±20KV)任意连续可调
方便可更换的接触/空气放电头
放电电流波形及脉冲参数： 满足IEC/EN61000-4-2标准或国家标准GB/T 17626.2-1998要求：
等级 | 指示电压(kV) | 放电的*个峰值电流(±10%)A | 放电开关操作时的上升时间tr (ns) | 在30ns时的电流(±30%) A | 在60ns时的电流(±30%) A |
1 2 3 4 | 2 4 6 8 | 7.5 15 22.5 30 | 0.7-1 0.7-1 0.7-1 0.7-1 | 4 8 12 16 | 2 4 6 8 |
工作环境： 温度5-40℃；相对湿度20-80%，无凝露；气压68-106kPa
供电： 交流AC85V-240V/50Hz
体积与质量：28cm(长)x13cm(宽)x28(深)，约4kg。(注：不同年份出厂的重量可能会有变化）

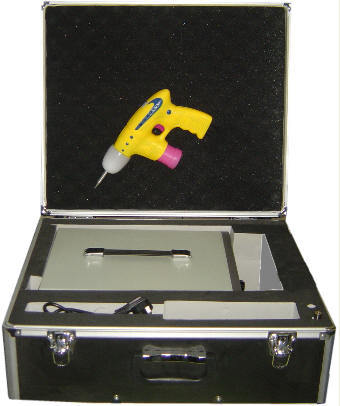

基本配置
主机：高压发生器和控制器
放电枪：可更换的放电头
电源线
手提箱
