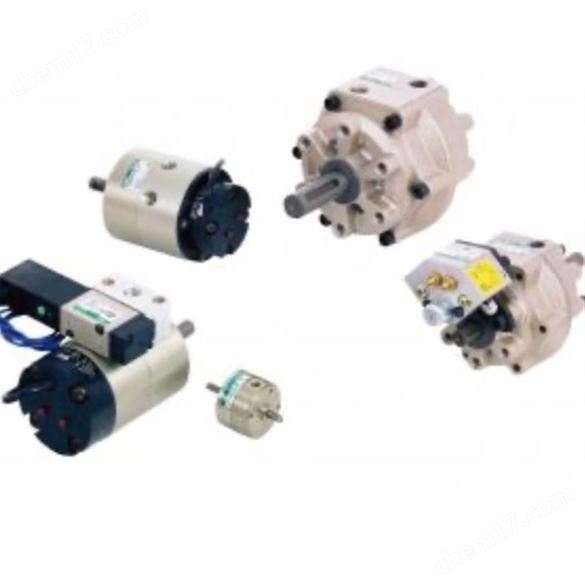

日本喜开理CKD SELEX摆动气缸叶片型
RV3系列是一款采用叶片式结构的摆动型气缸，属于CKD SELEX系列产品。该系列专为实现高精度旋转动作设计，提供±90°和±180°两种旋转角度，适用于空间有限且对重复定位精度有要求的工业现场，如夹具驱动、零件移位等自动化工位。
日本喜开理CKD SELEX摆动气缸叶片型产品特点：
系列充实
小型SELEX摆动气缸新增摆动角度270°型，装置设计的自由度更高。
高扭矩、省空间
小型SELEX摆动气缸新增双叶片型，实现了高扭矩、省空间。
使用方便的摆动起点
摆动起点可选择45°、90°，安装更方便。（尺寸30以上、摆动角度270°除外）
系列中新增摆动角度可变型新增了利用挡块和微调螺钉，可从30°起在大摆动角度范围内自由设定角度的角度调整型，有助于实现机械装置的高精度化。（尺寸1及50以上除外）
可高温使用使用通过空气干燥机抑制了空气湿度的干燥空气时，可在-5～80℃的环境温度范围内使用。（带开关、尺寸30以上除外）
外形尺寸图：
工作原理：
RV3系列叶片型摆动气缸通过压缩空气驱动叶片旋转，实现输出轴的往返角度运动。叶片与轴体一体成型，气压推动叶片使其绕中心轴旋转，适用于短行程、需重复定位的自动化场景。
应用领域：
广泛用于自动装配线、电子元件定位、夹持机构驱动、包装机械等需要精准旋转动作的行业，特别适用于对节拍效率与空间紧凑性要求较高的设备。
选型建议：
选型时应综合考虑所需扭矩、旋转角度、负载惯性及安装空间。CKD提供缸径15/20/25/32/40/50多种型号，用户可依据动作频率、安装方式选择合适产品，并可搭配位置检测开关及调角附件提高灵活性。
安装及注意事项：
安装前应确认供气系统已排除水分及杂质。安装时应避免气缸承受外力冲击，并确保旋转方向与负载一致。建议使用柔性连接件以吸收装置运动时产生的偏差。
维护保养：
RV3系列设计为长寿命低维护型，但建议定期检查进气过滤器与供气压力，保持系统洁净。如使用环境粉尘较多，应适当缩短清洁周期。避免长时间无气状态下动作，防止密封件硬化。
日本喜开理CKD SELEX摆动气缸叶片型衍生系列：
| 型号 | 名称 | 有效扭矩（0.5MPa时） | 摆动角度（°） | 备注 |
|---|
| RV3S | 小型・标准型单叶片 | 0.12～3.19 [N・M] | 90, 180, 270 |
|
| RV3D | 小型・标准型双叶片 | 0.27～7.7 [N・M] | 90 |
|
| RV3SV | 小型・带阀单叶片・单电控 | 0.98～3.19 [N・M] | 90, 180, 270 |
|
| RV3SW | 小型・带阀单叶片・双电控 | 0.98～3.19 [N・M] | 90, 180, 270 |
|
| RV3DV | 小型・带阀双叶片・单电控 | 2.11～7.7 [N・M] | 90 |
|
| RV3DW | 小型・带阀双叶片・双电控 | 2.11～7.7 [N・M] | 90 |
|
| RV3SA | 小型・角度可变型单叶片 | 0.31～3.19 [N・M] | 180, 270 |
|
| RV3DA | 小型・角度可变型双叶片 | 0.71～7.70 [N・M] | 90 |
|
| RV3S | 大型・标准型单叶片 | 4.7～102 [N・M] | 90, 180, 270, 280 |
|
| RV3D | 大型・标准型双叶片 | 10.1～206 [N・M] | 90, 100 |
|
| RV3SV | 大型・带阀单叶片・单电控 | 4.7～27.9 [N・M] | 90, 180, 270, 280 |
|
| RV3SW | 大型・带阀单叶片・双电控 | 4.7～27.9 [N・M] | 90, 180, 270, 280 |
|
| RV3DV | 大型・带阀双叶片・单电控 | 10.1～66.6 [N・M] | 90, 100 |
|
| RV3DW | 大型・带阀双叶片・双电控 | 10.1～66.6 [N・M] | 90, 100 |
|
| RV3SＨ | 大型・低油压型单叶片 | 4.7～102 [N・M] | 90, 180, 270, 280 |
|
| RV3DＨ | 大型・低油压型双叶片 | 10.1～206 [N・M] | 90, 100 |
|
| RVC | 缓冲器 | - | 90, 100, 180, 270, 280 |
|
如有需求请详见： 日本喜开理-SELEX摆动气缸叶片型
