太阳能硅片检测显微镜
太阳能硅片检测显微镜适用于对不透明或透明物体的显微观察。采用柯拉照明系统，配置优良的长
工作距平场消色差物镜与大视野目镜，可提供的光学性能。 产品造型美观，操作方便，是光伏行业，生
物芯片研究的理想装备。
技术标准
标准配置 | |
型号 | WMZ-9180 |
目镜 | 大视野 WF10X(Φ18mm) |
物镜 | 长距平场消色差物镜(无盖玻片)PL 5X/0.12 |
长距平场消色差物镜(无盖玻片)PL L10X/0.25 | |
长距平场消色差物镜(无盖玻片)PL L20X/0.40 | |
长距平场消色差物镜(无盖玻片)PL L50X/0.70 | |
长距平场消色差物镜(无盖玻片)PL L80X/0.80 | |

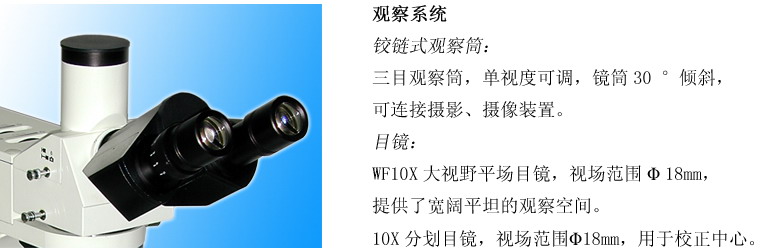

目镜筒 | 三目镜,倾斜30˚,(内置检偏振片,可进行切换) |

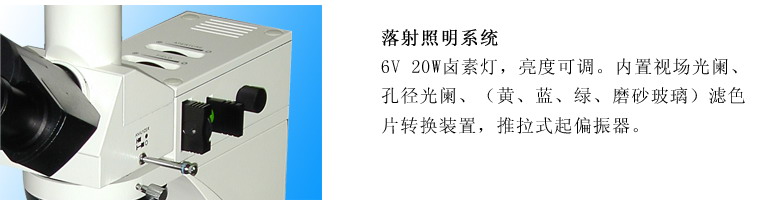

落射照明系统 | 6V 20W卤素灯,亮度可调 |
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 | |
调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
转换器 | 四孔(内向式滚珠内定位) |

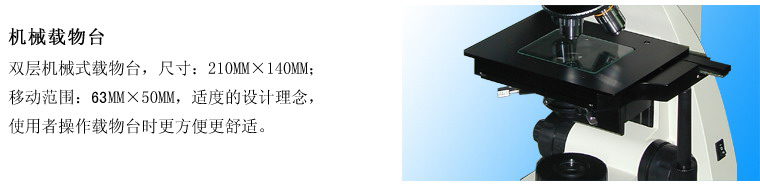

载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm) |

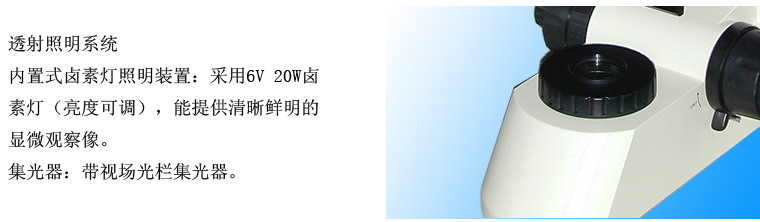

透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 |
蓝滤色片和磨砂玻璃 | |
集光器，卤素灯照明适用(内置视场光栏) | |
6V 20W 卤素灯,亮度可调 | |
系统组成 | 电脑型(WMZ-9180C) 1.太阳能硅片显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购） |
数码型(WMZ-9180D) 1、太阳能硅片显微镜 2、适配镜 3、数码相机（选购） | |
选购件 | |
名称 | 类别/技术参数 |
目镜 | 大视野 WF16X(Φ11mm) |
分划 10X(Φ18mm) 格值0.1mm/格 | |
物镜 | 长距平场消色差物镜(无盖玻片) PL L 40X/0.60 |
长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧) | |
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) | |
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) | |
转换器 | 五孔(内向式滚珠内定位) |
滤色片 | 绿滤色片 |
黄滤色片 | |

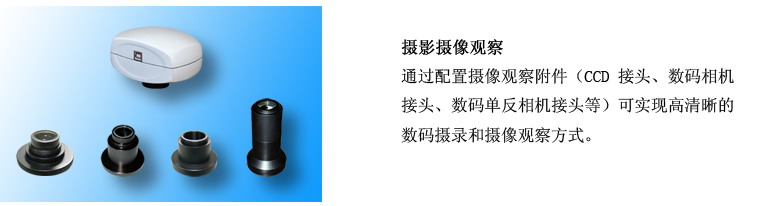

CCD接头 | 0.4X |
0.5X | |
1X | |
0.5X带分划尺,格值0.1mm/格 | |
摄像仪 | DV-1带USB和Video输出 |
DV-2带USB输出 | |
DV-3带Video输出 | |
摄影装置 | 2.5X/4X变倍摄影装置带10X取景目镜 |
4X对焦摄影装置 | |
MD卡环 | |
PK卡环 | |
数码相机接头 | CANON(A610,A620,A630,A640) |
分析软件 | 二维图像测量分析软件 |
