研究型倒置荧光显微镜

 研究型倒置荧光显微镜

一、仪器用途

WMF-3650研究型倒置荧光显微镜由落射荧光显微系统与倒置生物显微系统组成，采用优良的无限远光学系统，配置长工作距离平场物镜与大视野目镜。紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。旋转摆入摆出式聚光系统，可对高培养皿或圆筒状烧瓶进行无沾染培养细胞观察。落射荧光显微系统采用模块化设计理念，可以安全、快揵地调整照明系统，切换荧光滤色片组件。产品可应用于细胞组织，透明液态组织的显微观察，产品可广泛应用于科学研究、高校实验、橡塑生产、高分子观察、发光材料严究，染色观察，结构分析。

二、系统简介
    倒置荧光显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

三、仪器介绍

•
















•



  技术规格
  目镜	大视野 WF10X(视场数Φ22mm)
  	对中望远镜
  无限远平场消色差物镜	物镜	PLL 10X0.25 工作距离：4.3 mm，盖玻片厚度：1.2mm.
  		PLL 20X0.40 工作距离：8.0 mm，盖玻片厚度：1.2mm.
  		PLL 40X0.60 工作距离：3.5 mm，盖玻片厚度：1.2mm.
  	相衬物镜	PLL 10X0.25 PHP2 工作距离：4.3 mm，盖玻片厚度：1.2mm.
  		PLL 20X0.40 PHP2 工作距离：8.0 mm，盖玻片厚度：1.2mm.
  		PLL 40X0.60 PHP2 工作距离：3.5 mm，盖玻片厚度：1.2mm.
  目镜筒	倾斜45˚,瞳距调节范围53~75mm.
  落射荧光照明系统	电源箱 110V/230V可选择
  	汞灯100W/DC

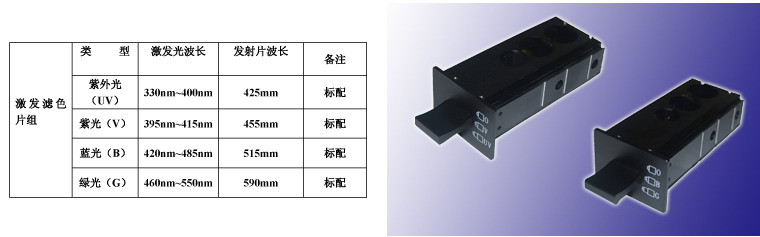

  	荧光滤色片组
  	组别			类型	激发片波长	发射片波长
  	紫外+紫（UV+V)			紫外 (UV)	330nm~400nm	425nm
  				紫(V)	395nm~415nm	455nm
  	蓝+绿（B+G）			蓝(B)	420nm~485nm	515nm
  				绿(G)	460nm~550nm	590nm
  调焦机构	粗微动同轴,带锁紧和限位装置,微动格值:2μm.
  转换器	五孔转换器
  载物台 Stage	固定载物台尺寸：227mmX208mm.
  	玻璃圆载物台板尺寸：Ф118mm.
  	机械式移动尺寸，移动范围：纵向77mm，横向114mm，
  	培养皿托板一		内槽尺寸：86mm（宽）X129.5mm（长），可适配圆形培养皿Ф87.5mm
  	培养皿托板二		内槽尺寸：34mm（宽）X77.5mm（长），可适配圆形培养皿Ф68.5mm
  	培养皿托板三		内槽尺寸:：57mm（宽）X82mm（长）57mm (W)X82mm (L)
  透射照明系统Transmitted illumination  system	转盘式相衬离聚光镜，工作距离55mm，
  	6V30W卤素灯，亮度可调
  	磨砂玻璃，蓝、绿滤色片



  选配件



  目镜	10X分划广角目镜(Φ22mm),格值0.1mm/格
  物镜	无限远平场消色差 PL 5X/0.12 W.D26.1
  转换器	六孔(内向式滚珠内定位)
  CCD接头	0.4X
  	0.5X
  	1X
  	0.5X带分划尺,格值0.1mm/格
  摄像仪	DV-1(带USB和Video输出)
  	DV-2(带USB输出)
  	DV-3(带Video输出)
  数码相机接头	CANON(EF), NIKON(F)
  系统组成	电脑型(WMF-3650C):1.荧光显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）
  	数码相机型(WMF-3650D): 1、荧光显微镜 2、适配镜 3、数码相机（选购）
