西门子6GK5308-2FL10-2AA3

西门子PLC模块代理商（上海S7-400PLC模块代理商)

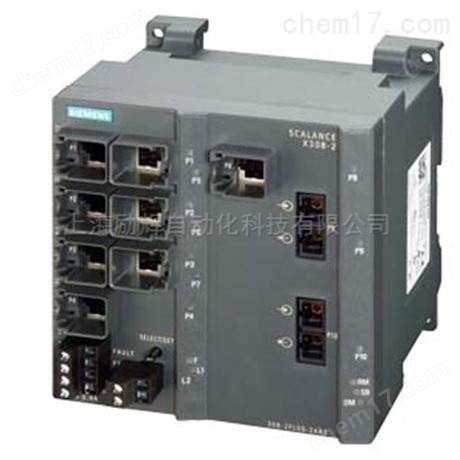

西门子6GK5308-2FL10-2AA3，西门子X308-2交换机
SCALANCE X308-2，managed plus IE 交换机，2x 1000 Mbit/s MM SC 1x 10/100/1000 Mbit/s 和 7x 10/100 Mbit/s RJ45 端口， LED 诊断，错误信号 含选择/设置按钮的触点， PROFINET 输入输出设备，网络 管理，内置 冗余管理，办公室

请相信上海励辉自动化科技有限公司是您忠诚的长久的合作伙伴，我们愿与广大客户携手向前，共同进步！
公司所备各类产品齐全，货量充足，能够满足客户对现货的需求，保证工程进度。
关于产品质量：本店产品均为西门子原装正品！如需详细产品资料、参数等信息可随时联系店主.产品质保期一年，
特殊停产备件质保六个月.本店一再强调正品，主要让亲们购买的时候心里更有底，大品牌原装的产品，在使用期限、使用效果、
以及售后服务更有保障。购买西门子原装正品，质保一年，西门子质保，您在使用产品之时没有后顾之忧。
关于快递：默认德邦快递 由于每个地方各快递到达速度不一样，如需快到达请您联系店主备注发货方式，如发顺丰快递加运费或者到付.
关于本店宗旨：诚信经营、客户至上.诚心为每一位用户提供西门子原装品质的产品 为每一用户提供便捷的西门子产品服务
本店承诺：凡在本店购买的西门子产品，若存在产品质量问题或与描述不符，本店支持7天无条件退货服务.产品为西门子*未开封。
本公司销售的产品一律为*正品 ；可以签约正式的销售合同，并可以开具16%的增值税发票、普通发票。如需发票，税点另算。拍前注意 均以报价为准。
产品质保期为一年!产品外包装详见产品图片，白色标签上均有西门子品牌LOGO及产品订货号，各位买家在收到货后，请核对型号无误，再拆包装（包装拆开后将无法二次销售，不支持退换货）
服务理念：
产品规格：原装正品，假一罚十。
产品质量：*，质保一年。
产品价格：薄利多销，量多从优。
产品货期：大量现货，付款发货。

西门子6GK5308-2FL10-2AA3，西门子X308-2交换机
SCALANCE X308-2，managed plus IE 交换机，2x 1000 Mbit/s MM SC 1x 10/100/1000 Mbit/s 和 7x 10/100 Mbit/s RJ45 端口， LED 诊断，错误信号 含选择/设置按钮的触点， PROFINET 输入输出设备，网络 管理，内置 冗余管理，办公室

订货号：6GK5308-2FL10-2AA3

订货号：6GK5308-2FL10-2AA3

上海励辉自动化科技有限公司、是专业从事工业自动化控制系统、机电一体化装备系统集成和硬件维护的综合性企业。

本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，为广大用户提供了SIEMENS的技术及自动控制的解决方案，
上海励辉公司在经营活动中精益求精，具备如下业务优势：

SIEMENS 可编程控制器

1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 触摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流传动装置，数控伺服、

概述

SCALANCE X-300 产品系列由构建电气和/或光学线路、星形和环形拓扑结构（传输速率为 10/100/1000 Mbps）的紧凑型工业以太网交换机组成。

• SCALANCE X-300 带有
  • 集成电气和或光纤以太网端口
  • 作为一个部分模块化型号，带有 4 个集成电气以太网接口和 2 个模块化插槽（用于 2 端口介质模块）
• 通过集成式冗余管理器实现高速介质冗余，用于千兆以太网（SCALANCE X-300、XM-400）和快速以太网（例如，与 SCALANCE XC-200 交换机结合使用）
• 得益于支持大量的 IT 标准，可以将自动化网络无缝隙地集成至现有公司网络中:设置虚拟网络（VLAN）
• 由于支持标准化的冗余过程（快速生成树协议），可以将冗余集成到更高级别的网络中
• 使用PROFINET进行集成系统诊断，SNMP 访问，集成 Web 服务器和自动电子邮件发送功能，用于通过网络进行远程诊断和信号传送

优势

• 网络具有可用性
  • 冗余电源
  • 基于光纤或双绞线的冗余网络结构
    （集成的冗余管理器、后备功能和 RSTP）
  • 通过插件 C-PLUG 可移动数据存储介质轻松更换设备
  • 发生故障时进行超速快网络重建
• 由于将 RJ45 FastConnect 连接器封闭在 RJ45 端口的护套内，所以工厂网络受故障影响的程度较低、可实现更高的利用率
• 由于通过标准化的 SNMP 访问集成到现有的网络管理系统中，所以可以保护投资
• 通过使用集成在 STEP 7 中的组态和诊断功能，可以在工程设计、调试过程中以及工厂的运行阶段中节约时间
• 可容易适应不同的网络拓扑结构，由于部分模块化型号的灵活性，因此降低了仓储成本

应用

借助于 SCALANCE X-300 产品，可以在现场层和控制层建立交换网络，除了提供较高网络可用性和丰富诊断功能外，还提供所需的高数据传输速率。该交换机的防护等级为 IP30，可用于控制柜中。

其主要用于高性能的工厂网络及公司网络。

X308-2M TS 因技术规格符合 EN 50155/EN 45545，适合在铁路应用中使用。

产品型号

带有快速以太网和千兆位以太网端口的交换机

采用 SCALANCE X310 的电气星形拓扑结构

SCALANCE X310，SCALANCE X308-2，SCALANCE X308-2LD，
SCALANCE X308-2LH，SCALANCE X308-2LH+，
SCALANCE X307-3，SCALANCE X307-3LD

• 用于组态总线形、星形或环形拓扑结构电气工业以太网
  • SCALANCE X310；
    3 x 10/100/1000 Mbps RJ45 端口，电气
    7 x 10/100 Mbps RJ45 端口，电气
  • SCALANCE X308-2；
    1 x 10/100/1000 Mbit/s RJ45 电气端口
    7 x 10/100 Mbit/s RJ45 电气端口
    2 x 1000 Mbit/s SC 光纤端口，适合最长 750 m 的玻璃光纤（多模）
  • SCALANCE X307-3；
    7 x 10/100 Mbit/s RJ45 电气端口
    3 x 1000 Mbit/s SC 光纤端口，适合最长 750 m 的玻璃光纤（多模）
  • SCALANCE X308-2LD；
    1 x 10/100/1000 Mbit/s RJ45 电气端口
    7 x 10/100 Mbit/s RJ45 电气端口
    2 x 1000 Mbit/s SC 光纤端口，适合最长 10 km 的玻璃光纤（单模）
  • SCALANCE X307-3LD；
    7 x 10/100 Mbit/s RJ45 电气端口
    3 x 1000 Mbit/s SC 光纤端口，适合最长 10 km 的玻璃光纤（单模）
  • SCALANCE X308-2LH；
    1 x 10/100/1000 Mbit/s RJ45 电气端口
    7 x 10/100 Mbit/s RJ45 电气端口
    2 x 1000 Mbit/s SC 光纤端口，适合最长 40 km 的玻璃光纤（单模）
  • SCALANCE X308-2LH+；
    1 x 10/100/1000 Mbit/s RJ45 电气端口
    7 x 10/100 Mbit/s RJ45 电气端口
    2 x 1000 Mbit/s SC 光纤端口，适合最长 70 km 的玻璃光纤（单模）
• RJ45 端口具有工业标准设计，带有附加固定环，用于连接 IE FC RJ45 Plug 180 插头

光学千兆环网中控制柜和 SCALANCE X308-2 的接口

快速以太网交换机

SCALANCE X310FE
SCALANCE X320-1FE
SCALANCE X320-3 LD FE

• 用于组态总线形、星形或环形拓扑结构的电气和/或光纤工业以太网
  • SCALANCE X310FE；
    10 x 10/100 Mbps RJ45 端口，电气
  • SCALANCE X320-1FE；
    20 x 10/100 Mbit/s RJ45 电气端口
    1 x 100 Mbit/s SC 光纤端口，适合最长 5 km 的玻璃光纤（多模）
  • SCALANCE X320-3LD FE；
    20 x 10/100 Mbit/s RJ45 电气端口
    1 x 100 Mbit/s SC 光纤端口，适合最长 5 km 的玻璃光纤（多模）
    2 x 100 Mbit/s SC 光纤端口，适合最长 26 km 的玻璃光纤（单模）
• RJ45 端口具有工业标准设计，带有附加固定环，用于连接 IE FC RJ45 Plug 180 插头

全千兆位交换机

SCALANCE X308-2M
SCALANCE X308-2M TS

• 用于建立光学线形、环形或星形网络结构，带有
  • 4 个集成千兆以太网电气端口和
  • 4 个模块化插槽，用于配备任何 2 端口介质模块
    （请见“SCALANCE X-300 的介质模块”）
• 工厂总线中的星形集线器
  （可进行冗余连接）
• SCALANCE X308-2M；
  4 x 10/100/1000 Mbit/s RJ45 电气端口
  2 个空闲模块插槽，用于 4 个 10/100/1000 Mbit/s 介质模块（电气或光纤）
• SCALANCE X308-2M TS（TS = 交通运输系统）；
  4 个 10/100/1000 Mbit/s RJ45 电气端
  2 个空闲模块插槽，用于 4 个 10/100/1000 Mbit/s 介质模块（电气或光纤）
  由于技术规格符合 EN 50155/EN 45545，适合在铁路应用中使用

功能

• 提高网络性能；
  通过根据数据终端的以太网（MAC）地址，过滤数据业务，局部数据业务依旧是局部的；交换机只传送到其它子网络用户的数据。
• 网络组态和网络扩展简单：
  交换机保存在端口处接收到的数据，并自动将它们发送到目的地址。冲突检测（CSMA/CD 方法）不会限制端口外网络的扩展。
• 连带故障也仅限于受影响的子网络；
  SCALANCE X-300 交换机只发送带有有效校验和 (CRC) 的数据。
• 将现有的 10 Mbps 子网络集成到 100 Mbps 快速以太网网络；
  双绞线端口处的 SCALANCE X-300 交换机可自动地检测 SEND/RECEIVE 对（自动交叉）、数据传输速率（10 或 100 Mbps）以及全或半双工方式（自动协商）。
• 1 Gbps SCALANCE X-300 交换机的高性能连接；
  SCALANCE X-300 交换机具有千兆以太网端口，用于将多台交换机相互连接或者将交换机与其它支持千兆以太网的设备（如 SCALANCE XM-400、XR-500）连接
• 集成的冗余管理器，用于构建具有高速介质冗余的快速以太网和千兆以太网环形拓扑结构。
• 高速后备冗余；
  通过 SCALANCE X-300，使用集成的后备功能，可冗余连接几个网段（如环网）。两个 X-300 交换机在一个环网中被配置为一个主站和一个从站，并通过两个链路连接到其它环网。可以 1000 Mbps 的速度进行冗余连接。
• 至上级网络的冗余接口；
  SCALANCE X-300 交换机支持标准冗余程序，即生成树协议（STP）以及快速生成树协议（RSTP）由此一个子网络可以冗余连接到上位网络，降低重新组态时间（秒数量级）。通过支持多生成树协议 (MSTP)，也可以将网络拆分为多个子网段。
• 支持虚拟网络（VLAN）；
  如果构建的工业以太网的节点数量快速增长，则现有网络可在物理上分为几个虚拟子网。
• 使用多点传送协议（如视频传输）可限制负荷；
  通过记录多点传送源和目标（IGMP Snooping，IGMP Querier），SCALANCE X-300 交换机还可过滤多点传送数据通信，因此可限制网络负荷。
• 根据标准 IEEE 802.1x 对支持鉴别的终端的端口进行组态。验证将通过 RADIUS 服务器进行，必须正确组态，通过网络可以访问。
• 支持 DHCP Option 82, 66, 67（动态主机组态协议）；
  易于根据连接的交换机端口实现 IP 地址分配IP 地址分配将通过 DHCP 服务器进行，必须正确组态，通过网络可以访问。
• 访问控制表支持此功能；
  若此功能在一个端口激活且源地址列于地址表中，则交换机将所接收的报文帧传传输到此端口。所有连接的节点都可自动输入到 ACL 中。
• Syslog;
  根据标准 RFC 3164，Syslog 用于 IP 网络中，用于通过 UDP 传输短小、未加密的文字报文。这需要使用 Syslog 服务器，必须正确组态，通过网络可以访问。
• 时钟同步；
  诊断报文（记录表输入，电子邮件）带有时间标志。通过使用 SICLOCK，SNTP，NTP 服务器或通过 IEEE1855 进行同步，可在整个网络内实现标准化的本地时间，因此可简化诊断报文对几个设备的分配。
• 发生故障时，通过 C-PLUG 可移动数据存储介质，可快速更换设备

网络拓扑结构和网络组态

SCALANCE X-300 工业以太网交换机，防护等级 IP30 ，通常与要连接的站一起安装在控制柜中。光纤网也可配置成线形或星形拓扑结构。

可实现下面的网络拓扑结构及组合：

• 具有高速介质冗余的高速以太网和千兆以太网环网；
  为了提高网络可用性，可以将多达 50 个 X-200、X-300、X-400 或 X-500 交换机以级联方式集成到环网中。
• 可以通过后备功能将几个环网冗余连接在一起
• 同时，SCALANCE X-300 支持通过快速生成树将环网结构冗余连接到企业网络。
• 采用 SCALANCE X-300 交换机的星形拓扑结构：
  SCALANCE X-300 交换机是一个星型连接点，可通过电缆或光缆将多个节点或子网互连。

组态网络时，需注意以下边界条件：

• 用于多模光纤电缆的两个模板之间的最大光缆长度：
  • 750 m，速度为 1 Gbps
  • 5 km，速度为 100 Mbps
• 用于单模光纤电缆的两个模板之间的最大光缆长度：
  • 10 - 70 km，速度为 1 Gbps
  • 26 km，速度为 100 Mbps
• 两个 SCALANCEX 交换机之间的 TP 软线的最大长度：
  • 最大 100m，带有 IE FC 电缆 2x2 和 IE FC RJ45 180 接头
  • 最大 100 m，1 Gbps 时，带有 IE FC 标准电缆 4 x 2 (90 m)、IE FC RJ45 模块化引出接口以及插接电缆 (10 m)
  • 最长 10 m，带双绞线
