西门子SMART700IEV3触摸屏 6AV66480CC113AX0产品介绍

SIMATIC精彩系列面板西门子顺应市场需求推出的SIMATIC精彩系列面板（SMARTLINE），准确地提供了人机界面的标准功能，经济适用，具备高性价比。现在，全新一代精彩系列面板 —— SMART LINE V3的功能得到了大幅度提升，与S7-200SMART PLC组成*的自动化控制与人机交互平台，为您的便捷操控提供了理想的解决方案。

精彩触屏，再续精彩

西门子顺应市场需求推出的SIMATIC精彩系列面板（SMARTLINE），准确地提供了人机界面的标准功能，经济适用，具备高性价比。现在，全新一代精彩系列面板 —— SMART LINE V3的功能得到了大幅度提升，与S7-200SMART PLC组成*的自动化控制与人机交互平台，为您的便捷操控提供了理想的解决方案。

l  宽屏7寸、10寸两种尺寸，支持横向和竖向安装

l  高分辨率：800×480（7寸），1024×600（10寸），64K色，LED背光

l  集成以太网口可与S7-200系列PLC以及LOGO! 进行通讯（多可连接4台）

l  隔离串口（RS422/485自适应切换），可连接西门子、三菱、施耐德、欧姆龙以及台达部分系列PLC

l  支持Modbus RTU协议

l  支持硬件实时时钟功能

l  集成USB 2.0 host接口，可连接鼠标、键盘、Hub以及USB存储器

l  支持数据和报警记录归档功能

l  强大的配方管理，趋势显示，报警功能

l  通过Pack & Go功能，轻松实现项目更新与维护

l  全新的WinCC Flexible SMART V3组态软件，简单直观，功能强大

西门子SMART700IEV3触摸屏 6AV66480CC113AX0

可以支持*代屏和Smart200走串口通讯。以前的SP4版本的触摸屏编程软件是没有200smart PLC选项的，但是我认为200smart PLC是替代S7--200的新产品，这款屏能支持老款S7--200用COM口通讯，就可以支持新款200smart PLC用COM口通讯，应为这两款PLC的COM通讯是相同的。如果你手上有HMI和PLC的话，你大可按照老款PLC和触摸屏的通许方式试一下，就有答案了。

与RS485接口的西门子触摸屏的通信

SMART面板概述

SMART面板分为*代产品SMART LINE和第二代产品SMART LINE IE，*代产品无以太网口，包括Smart 700和Smart 1000；第二代产品集成了以太网口，包括Smart 700 IE和Smart 1000 IE，目前在售的为第二代SMART LINE IE系列，*代产品已经停产。

SmartLine IE与*代SmartLine相比较主要有以下优点：

• 64K真彩显示，比较*代的256色提升了多倍。
• 增加了工业以太网接口（支持自交叉功能）。通过该以太网口可以连接S7-200 SMART和LOGO! 0BA7设备，并且可同时连接多台控制器（多3台）。
• 扩展了串口通信的功能。

连接数目

S7-200 SMART CPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。

当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），多的连接资源数是16个。

表1. CPU的连接能力

Smart Panels 支持的 PLC：

*代产品 SmartLine（无以太网接口）:S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU
注意：只能建一个通讯连接，否则Smart Panels 无法启动项目（白屏）。

第二代产品SmartLine-IE:
串口：S7-200、OMRON CP1系列、三菱 FX 系列、Modbus RTU、台达（DVP-SV/ES2 系列）
以太网：S7-200（CP243-1）、Smart200、LOGO!

Smart Panels 通过串口只能连接一个设备，通过以太网可以连接三个设备，但是串口和以太网不能同时使用（编译通不过）。

注意：串口和以太网口只能使用一个，否则编译通不过。

创建项目

用户需要使用WinCC Flexible 2008 SP2 China或以上版本来组态*代产品SmartLine，如果是第二代产品SmartLine IE的话，只能使用WinCC Flexible 2008 SP4 China进行组态。

用户既可以在WinCC Flexible中直接创建项目，也可以使用向导创建。下文主要介绍如何直接创建项目。

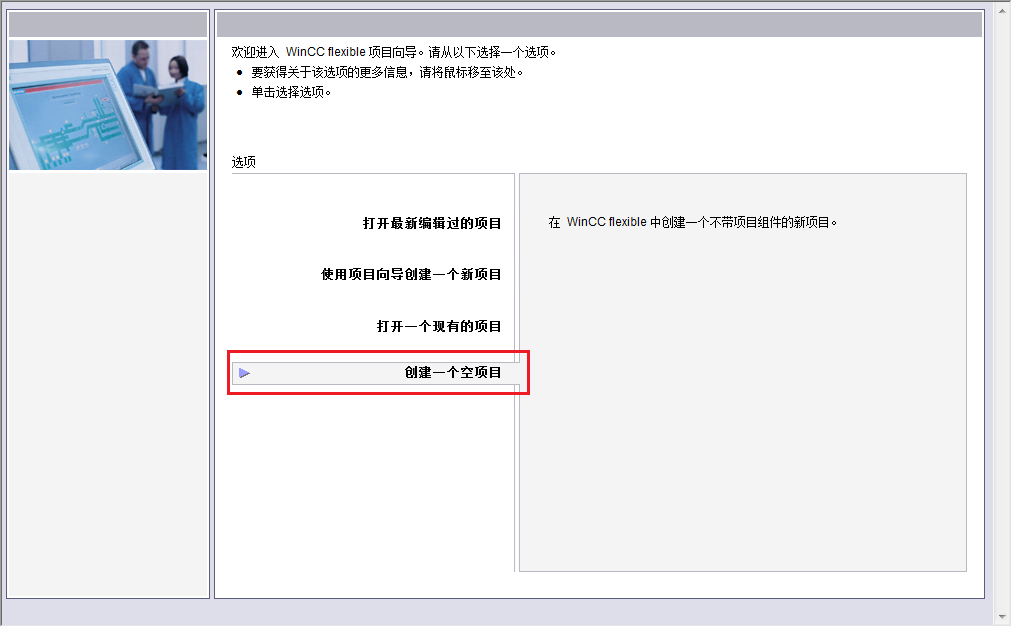

双击PC桌面的SIMATIC WinCC flexible图标可以启动WinCC flexible，在启动画面中选择“创建一个空项目”，如图1 所示。鼠标左键单击“创建一个空项目”后，打开如图2所示的“设备选择”界面。在该界面选择所使用的设备，在此以Smart 1000 IE为例。

图1. 直接创建项目

图2. 设备选择

配置通信连接

用户通过以下步骤可配置Smart 1000 IE与S7-200 SMART CPU的PPI通信。

*步：在WinCC flexible的主工作窗口中，展开左侧树形项目结构，选择“项目”>“通讯”>“连接”，双击“连接”图标以打开“连接设置”的属性窗口。如图3所示。

图3. 打开连接窗口

第二步：在“连接”窗口中双击名称下方的空白表格，或者右击鼠标选择快捷菜单中的“添加连接”可以添加与CPU的连接。如图4所示。

图4. 添加连接

第三步：添加连接后，根据项目需求用户可以修改默认的连接名称“连接_x”，并选择“通讯驱动程序”和是否在线。由于连接的设备是S7-200 SMART CPU，所以在“通讯驱动程序”下方的下拉菜单处选择“SIAMTIC S7 200 SMART”作为通讯驱动程序，同时激活在线连接。如图5所示。

图5. 配置连接

第四步：设置连接参数。首先选择Smart 1000 IE的接口为“IF1 B”，即触摸屏的RS422/485物理接口。选中该接口后，该接口的参数设置窗口将在其下方自动显示。设置触摸屏的通信波特率为187500，站地址为1。

接着在“网络”窗口选择“PPI”为通信双方的通信协议。

后在“PLC设备”窗口设置CPU的站地址，此处设置CPU的站地址为2，如图5所示。

图6. 连接参数设置

注意：CPU的地址必须不同于HMI设备的地址，二者不能重复。

第五步：设置S7-200 SMART CPU的波特率和站地址。在STEP 7 Micro/WIN SMART软件的项目树中选择“系统块”，然后按“回车”键，即可打开如图7所示的“系统块”窗口。为CPU的RS485端口设置的站地址和波特率必须与图6的配置保持*，CPU的站地址为2，通信波特率为187.5 kbps。

图7. S7-200 SMART通信口设置

至此已经配置完成了Smart 1000 IE与S7-200 SMART CPU的PPI通信。

启动操作画面

给Smart 1000 IE设备上电时屏幕会短暂出现启动画面，如图8所示。图中的三个按钮代表的含义如下。

• Transfer：HMI设备设置为“传送”模式。
• Start：启动装载在HMI设备上的项目。
• Control Panel：点击该按钮后进入HMI设备的控制面板，用户在控制面板可以选择传输模式，添加密码等。

图8. 启动画面

下载项目文件

要将配置好的项目下载到Smart 1000 IE设备上，首先要保证HMI设备的通信口处于激活状态，可通过HMI设备的“Control Panel”>“Transfer”进行设置，如图9所示。如果选择串口方式下载项目，首先需要勾选“Serial”右侧的“Enable Channel”。

图9. 通信口使能

其次，要使用Siemens原装的PPI编程电缆下载项目，RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）和USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）都可以。当使用的电缆是USB/PPI时，要求其E-STAND版本是05或更高版本。

接着在WinCC flexible 软件的菜单栏选择“项目”>“传送”>“传输”，如图10 所示。单击“传输”即可打开“选择设备进行传送”窗口，如图11所示。在“选择设备进行传送”窗口，用户可以选择传输模式为“串行”或“串口（通过USB-PPI电缆）”，在此选择后者进行传输。

图10. 打开传输设置

图11. 传输设置

给Smart 1000 IE设备断电再上电后，HMI设备将会出现启动画面，单击Transfer按钮，使HMI设备处于“传送”模式。

接着在WinCC flexible软件中选择“项目”>“传送”>“传输”，单击图11中的“传送”按钮，待HMI设备中的传送状态显示为“传输完成”时，至此已成功通过串口模式将项目传送到HMI设备。
