DN125污水流量计作为一种基于法拉第电磁感应定律测量导电流体速度的感应式仪表,其测量结果与被测流体的工作压力、温度、密度以及黏度等物理参数无关,而且测量部分没有活动部件和阻碍流体流动的扰动件,具有工作可靠、精度高、压力损失小以及反应灵敏等特点,因此在工业生产中得到了广泛的应用。在单相流体参数检测中,电磁流量计一般采用点状电极形式,适用于管道流体速度分布呈轴对称情况,否则会引起测量误差。为降低流速分布对测量结果的影响,可采用弧状电极形式的电磁流量计。为实现管道流体速度参数的检测,并降低流体速度分布对测量结果的影响,因而设计了基于弧状电极电磁流量计的流体参数测量系统。
测量方程

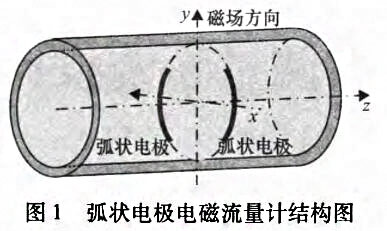

图1所示为用于管道流体速度参数测量的弧状电极电磁流量计。流体沿绝缘管道轴线流动;非导磁材料制成的弧状电极内嵌于管道内壁与流体接触产生均匀磁场的励磁线圈附于管道外壁。由法拉第电磁感应定律可知,当导电流体沿管道内部轴线流动并做切割磁场运动时,流体内部产生感应电动势信号。
DN125污水流量计一体式电磁流量计所测的流量介质必须具有导电性,在供水行业中占据主导地位。一体式电磁流量计作为线性好、量程比宽、可靠性高和*度高的流量传感器,在供水行业中得到了广泛地应用,尤其在水厂进/出水口的源水和出厂水计量中占有重要的地位。尽管一体式电磁流量计的设计和工艺技术在不断提高,但在用户现场实际应用的过程中,诸多因素会直接影响到其的性能,而不能达到用户的期望值。用户在一体式电磁流量计的设计选型、安装、调试和维护的整个过程中,需要尽量保证一体式电磁流量计正常运行的基本条件,使一体式电磁流量计运行在良好的工作状态。在供水行业中一体式电磁流量计的流速选用 1.从一体式电磁流量计的准确性、经济性和耐用性方面考虑,推荐使用的流速范围为1~5 m/s之间。在这个范围内一体式电磁流量计的测量精度高、线性好,动力损耗较小,流体介质对一体式电磁流量计衬里和电极的磨损也较小。2.对于含有固体颗粒的流介质,推荐使用的一体式电磁流量让的流速范围为1~3m/s之间。这样的选择有助于避免流速过高造成悬浮固体颗粒对一体式电磁流量计的树里和电极的过度磨损。只有我们熟练的运用一体式电磁流量计在供水行业中有关流速的选用后,就能够更好的运用一体式电磁流量计,オ能保证一体式电磁流量计的使用寿命及测量精度。一体式电磁流量计所测的流量介质必须具有导电性,在供水行业中占据主导地位。一体式电磁流量计作为线性好、量程比宽、可靠性高和*度高的流量传感器,在供水行业中得到了广泛地应用,尤其在水厂进/出水口的源水和出厂水计量中占有重要的地位。尽管一体式电磁流量计的设计和工艺技术在不断提高,但在用户现场实际应用的过程中,诸多因素会直接影响到其的性能,而不能达到用户的期望值。用户在一体式电磁流量计的设计选型、安装、调试和维护的整个过程中,需要尽量保证一体式电磁流量计正常运行的基本条件,使一体式电磁流量计运行在良好的工作状态。在供水行业中一体式电磁流量计的流速选用整机和传感器技术数据执行标准 |
| ||||||||
公称通径 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||||||
***高流速 | 15m／s | ||||||||
度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||||||
流体导电率 | ≥5uS／cm | ||||||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | ||||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊订货 | |||||
环境温度 | 传感器 | -25℃～+60℃ | |||||||
转换器及一体型 | -10℃～+60℃ | ||||||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||||||
***高流体温度 | 一体型 | 70℃ | |||||||
分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||||||
聚氨酯衬里 | 80℃ | ||||||||
聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||||||
聚全氟乙丙烯(F46) | |||||||||
加网PFA | |||||||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||||||
电极刮刀机构 | DN300～DN3000 | ||||||||
连接法兰材料 | 碳钢 | ||||||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||||||
进口保护法兰材料 | DN65~DN150 | 不锈钢1Crl8Ni9Ti | |||||||
DN200~DN1600 | 碳钢+不锈钢1Crl8Ni9Ti | ||||||||
外壳防护 | DN10～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||||||
其他传感器、一体型流量计和分离型转换器 | IP65 | ||||||||
间距(分离型) | 转换器距离传感器一般不超过100m | ||||||||
转换器技术数据
电源 | 交流 | 85～265V，45～400Hz |
直流 | 11～40V | |
锂电池 | ||
操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； |
磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行：显示流量。 | |
内部积算器 | 正向总量、反向总量及差值总量。 | |
输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)； 上限：0～21mA可选，每档1mA； 下限：0～21mA可选，每档1mA； 正、反向流量输出方式编程。 |
双向模拟输出 | 下限限制为0或4mA，其他同单向模拟输出。 | |
双向脉冲输出 | 两路输出分别对应正向和反向流量,频率0～800Hz,上限1～800Hz可选,每档1Hz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) | |
数字通讯 |
| RS232，RS485，HART |
1.从一体式电磁流量计的准确性、经济性和耐用性方面考虑,推荐使用的流速范围为1~5 m/s之间。在这个范围内一体式电磁流量计的测量精度高、线性好,动力损耗较小,流体介质对一体式电磁流量计衬里和电极的磨损也较小。2.对于含有固体颗粒的流介质,推荐使用的一体式电磁流量让的流速范围为1~3m/s之间。这样的选择有助于避免流速过高造成悬浮固体颗粒对一体式电磁流量计的树里和电极的过度磨损。只有我们熟练的运用一体式电磁流量计在供水行业中有关流速的选用后,就能够更好的运用一体式电磁流量计,オ能保证一体式电磁流量计的使用寿命及测量精度。
