| 产地类别 | 国产 | 产品种类 | 电磁 |
|---|---|---|---|
| 价格区间 | 面议 | 介质分类 | 液体 |
| 应用领域 | 环保,食品/农产品,化工,石油,能源 |
产品简介
详细介绍

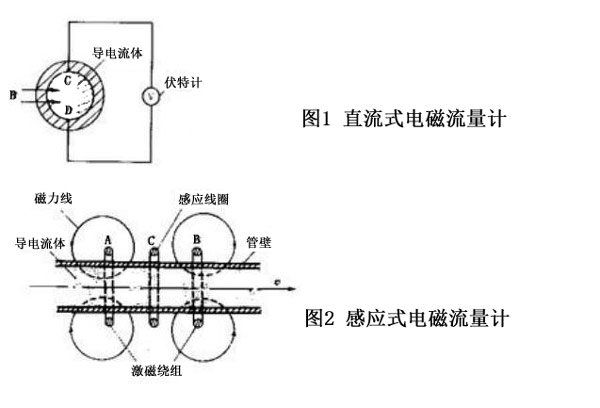

DN50污水流量计主要有直流式和感应式两种。直流式电磁流量计(图1)的外加恒下磁场B垂直于管轴,C、D处装有两个电极,用来测量流体横越磁场时所感生的电动势U。流量Q可用下式求出:
Q=1/k*UA/Bd
式中A为管道横截面积;d为管道直径;k为修正系数,用来修正导出公式时未计及的因素(如流量计管道内的流速事实上并不均匀)的影响。在常的流量计中,k约为0.8,但对于特定尺寸、用于特定工况的电磁流量计,则要用容积法(一定时间内流过的容积)标定k值磁场可由*磁铁产生,磁铁材料一般是铝一镍一钻合金。流量大时,因管径较大,故采用无铁芯激磁绕组,通以它常直流电流来产生一个近似均匀的磁场。感应式电磁流量计在被测流体温度过高或对电极有强烈腐蚀作用等情况下,可采用感应式电磁流量计(图2)。A、B为匝数相等的两个交流激磁绕组(图中画的是截面),绕组之间是串联的,但各自的电流方向相反。当流体静止时,通过感应线圈C的合成磁通为零,故线圈中没有感生的交变电动势。流体流动时感应线圈中就产生交变电动势,其大小与流速成正比。基于这一原理,还有很多改型方案。
例如用一个激磁绕组,而在它的对称的两侧各安置一方向相反的感应线圈并串联起来(图2)流体流动时,磁力线向流动方向移动,使两边感应线圈中的大吃一惊生电动势不为零,由此可间接表示出流量的大小
电磁流量计的管道内没有其他部件,所以除用于测量导电流体的流量外,还可用于测量各种粘度的不导电液体(其中加入易电离物质)的流量。在核能工业中经常使用电磁流量计。
潜水型电磁流量传感器安装在明渠渠道内,而将电池供电潜水型电磁流量计转换器设置在机房内。通过潜水型电磁流量传感器改变明渠渠道内的过流断面,使渠道内所有流体通过由潜水型电磁流量传感器组成的标准断面,并用来测量传感器断面内平均流速,并通过电池供电潜水型电磁流量转换器计算出过流断面的流量、累积流量。可有效地提高明渠流量测量的稳定、可靠性以及测量的准确性和准确性,从而解决明渠流暈计量不准确、计量难的问题,实现综合检测明渠过流断面流量值,以满足贸易结算中贸易用水计量的要求。同时还能解决实际使用现场所需电源的问题,给测量工作带来方便。
下面附图说明
图1实施例1为电池供电潜水型电磁流量计的结构示意图之一

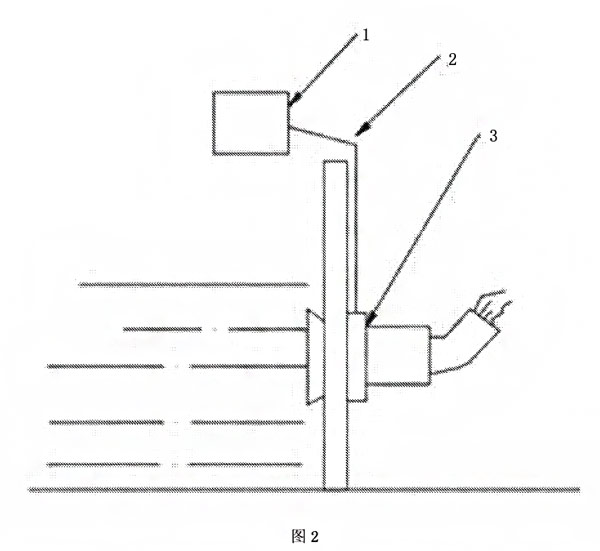

图2实施例2为电池供电潜水型电磁流量计的结构示意图之二

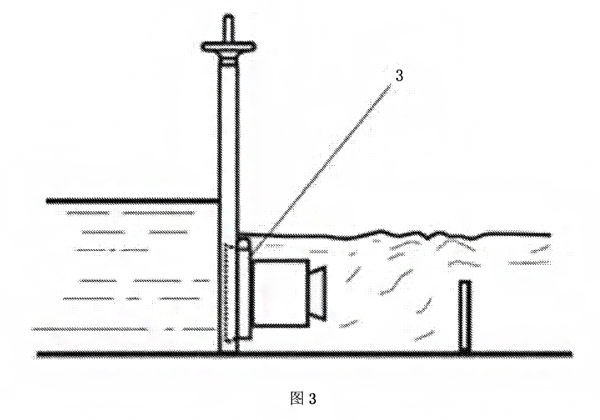

图3为实施例1安装在明渠中的使用状态图

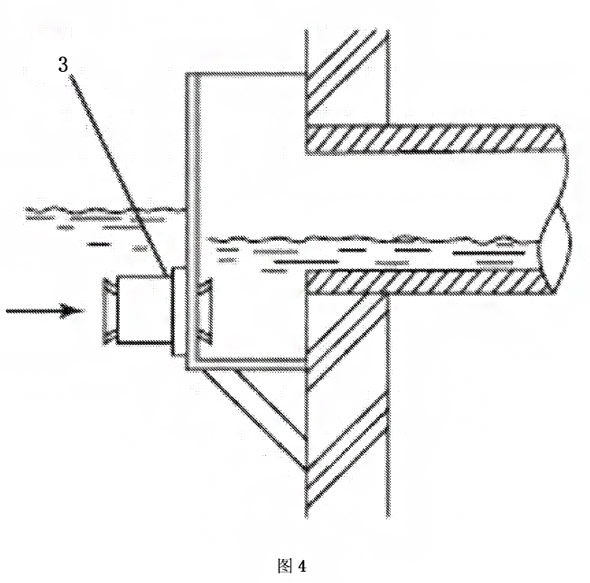

图4为实施例1安装在水渠的进口端之使用状态图

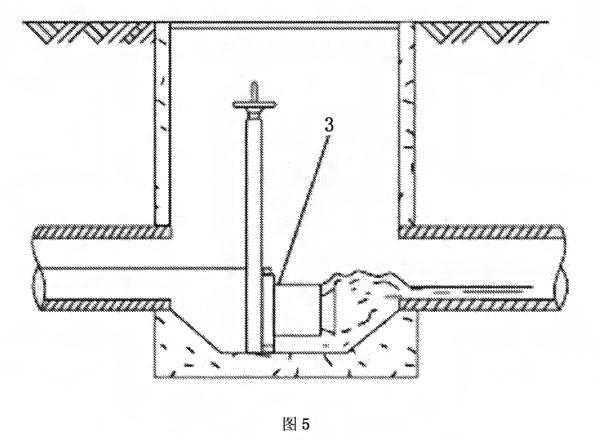

图5为实施例1安装在水坑中的使用状态图
图6为实施例1安装在排放管中的使用状态图

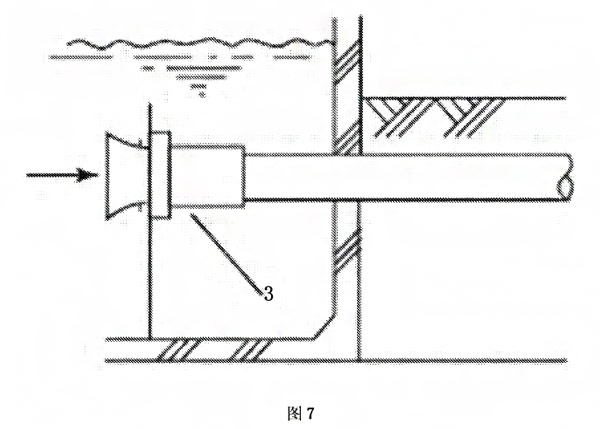

图7为实施例1安装在水渠的排放端的使用状态图

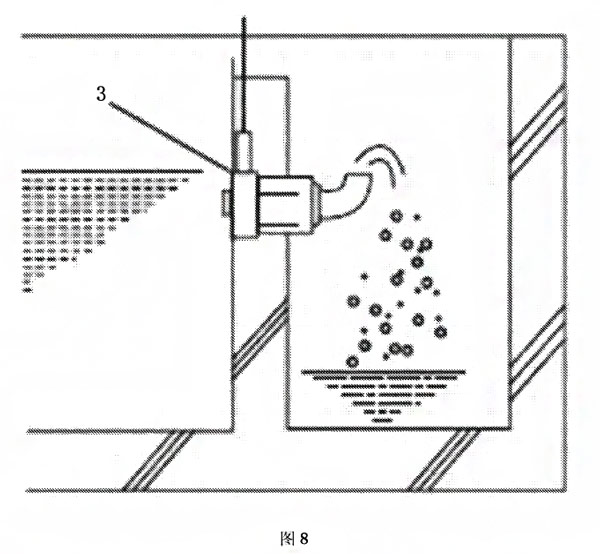

图8为实施例2带有弯管法兰安装在污水预处理厂中的使用状态图。
DN50污水流量计技术参数
公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN10～DN1200 | |
管道式橡胶衬里：DN40～DN1200 | ||
流动方向： | 正，反，净流量 | |
量程比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：0.5级，1.0级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋100℃ | ||
高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极大电流为250mA | |
供电电源： | 理电池 | |
要求直管段长度 | 上游≥5DN，下游≥2DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
防爆等级： | mdIIBT4 | |
防护等级： | IP65 | |
环境温度： | －25～＋60℃ | |
相对温度： | 5%～95% | |
消耗总功率： | 小于20W | |
型号 | 说明 | |||||||||
HLDE — | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通径 |
|
|
|
|
|
|
|
|
| 10-2200mm |
组合 | S | 一体型 | ||||||||
L | 分体型 | |||||||||
电极材料 | M | 不锈钢 | ||||||||
T | Ti（钛） | |||||||||
D | Ta（钽） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt铂 | |||||||||
N | Ni镍 | |||||||||
输出方式 | 0 | 无输出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
衬里材料 | X | 橡胶 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡胶 | |||||||||
就地显示 | 0 | 无就地显示 | ||||||||
1 | 就地显示 | |||||||||
通讯方式 | 0 | 无通讯 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 无接地环 | ||||||||
1 | 有接地环 | |||||||||
2 | 有接地电极 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
口径及流量的选择
公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） | 公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
现场显示有波动的故障解决
a.安装位置(管道的)。
b.周围是否干扰(变频器，保证变频器和流量计的电源不是同一个电源;大电机，交叉或重叠，手机发射塔对流量计没有干扰)
c.不满管。
d.非金属管道没有接地
e.断线。
f.工频干扰
h.上微机影响。
处理办法：
1.如果安装在，可以在入口端安个排气阀，把气体排出;
2.把电源分开重新换个电源
3.要是非金属管道，则必须配备接地环，以保证介质跟壳体充分接触
