产品简介
详细介绍
DN300煤气流量计或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。适用于气体、液体和蒸汽的高精度流量测量。威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1%。
工作原理简介
当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能.
DN300煤气流量计性能指标
测量精度：± 1% 重复精度：± 0.1%
适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃
测量上限：取决于探头强度测量下限：取决于测量zui小差压要求
量程比：大于10∶1
适用管径：38mm～9,000mm圆管、方管
适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸
汽的测量，以下为典型应用介质。
气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体
选型：
型谱 | 说明 | |||||||
| ANB |
| 节流装置 | ||||||
安装形式 | M |
| 螺纹 | |||||
F |
| 法兰 | ||||||
本体材质 |
| 1- |
| 碳钢 | ||||
2- |
| 不锈钢 | ||||||
3- |
| 耐高温材质 | ||||||
测量管径 |
| 50- |
| DN50 | ||||
65- |
| DN65 | ||||||
80- |
| DN80 | ||||||
100- |
| DN100 | ||||||
125- |
| DN125 | ||||||
150- |
| DN150 | ||||||
200- |
| DN200 | ||||||
225- |
| DN225 | ||||||
250- |
| DN250 | ||||||
300- |
| DN300 | ||||||
350- |
| DN350 | ||||||
400- |
| DN400 | ||||||
450- |
| DN450 | ||||||
500- |
| DN500 | ||||||
600- |
| DN600 | ||||||
800- |
| DN800 | ||||||
900- |
| DN900 | ||||||
1000- |
| DN1000 | ||||||
工作压力 |
| 1 |
| 0.6 MPa | ||||
2 |
| 1.6 MPa | ||||||
3 |
| 2.5 MPa | ||||||
4 |
| 4.0 MPa | ||||||
5 |
| 6.4 MPa | ||||||
6 |
| 10.0 MPa | ||||||
工作温度 |
| 1 |
| 120℃以下 | ||||
2 |
| 220℃以下 | ||||||
3 |
|
| ||||||
介质类型 |
| LC |
| 干净液体 | ||||
GC |
| 清洁气体 | ||||||
LT |
| 易脏液体 | ||||||
GT |
| 易脏气体 | ||||||
VM |
| 饱和蒸汽 | ||||||
VH |
| 过热蒸汽 | ||||||
附件 |
| 00 | 不带附件 | |||||
01 | 仅带差压变送器 | |||||||
10 | 仅带流量积算仪 | |||||||
11 | 带差压变送器和流量积算仪 | |||||||
安装：

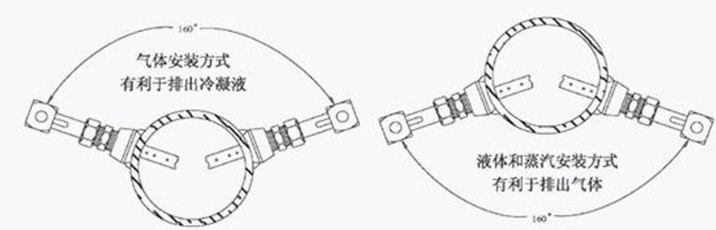

1、在水平管道上安装方式

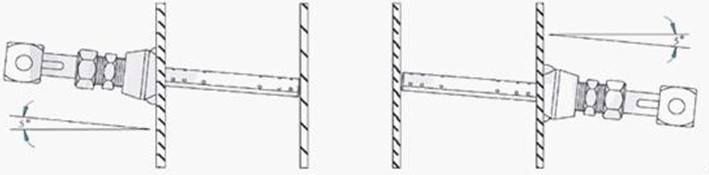

2、在垂直管道上安装方式
3、威力巴安装所需直管段要求与 直管段要求—弯管后2D安装如图所示，当管道上、下游的直管段不够长时，我们推荐在弯管后2倍管道内径处安装威力巴，因在弯管后的流体剖面较复杂，需将流体系数K做适当的调整。调整K系数后，测量精度为±3%，重复精度为±0.3%。 |
