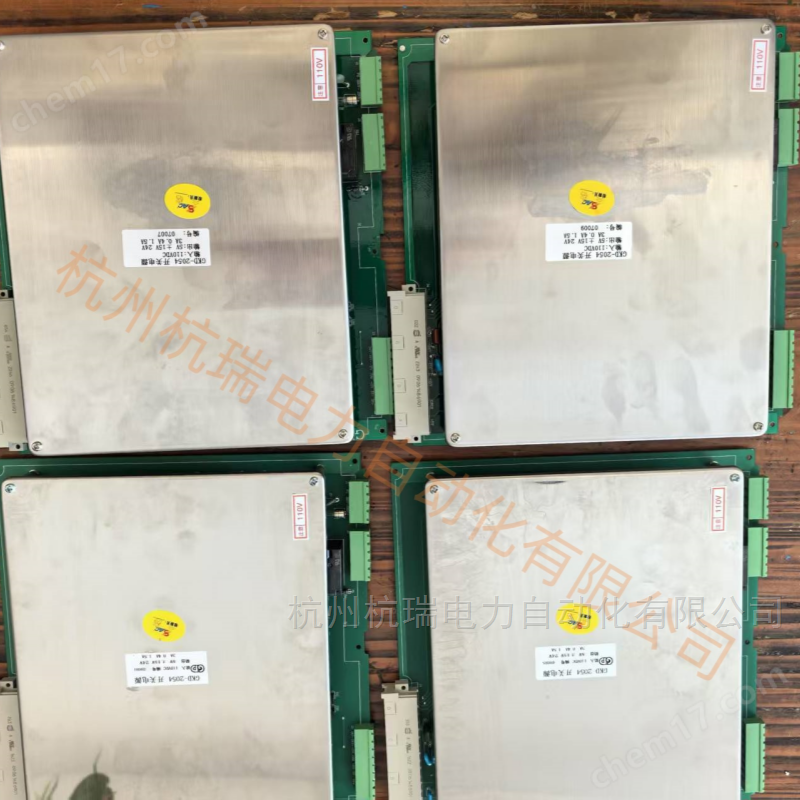

国电南自DGT801U电源板GKD2092

1.2 应用范围

DGT801U 系列数字式发电机变压器组保护装置，适用于容量 1200MW 及以下、电压等级 1000KV 及以下

的各种容量各种接线方式的汽轮机组、燃气轮机组、核电机组及水轮机组的发电机变压器组保护，并满足

电厂电气监控自动化系统的要求。

DGT801U-B（或 C、D、E）装置可完成若干主保护、若干异常运行保护及后备保护，其保护功能可按要

求灵活选择。DGT801U-F（或 E）装置可专用提供机组的非电量保护。DGT801U-D 装置还具有保护测控功能。

对于《反措》要求的大中型机组双重化（即双套化）配置要求，若每套保护分别由一层相互独立

的 DGT801U-B（或 C）装置构成，并按继电保护《规程》要求合理配置保护功能（详见保护配置章），使每

套保护中的主、后备保护不但品种齐全，且相互独立，真正起到主保护和后备保护所应起的作用，单套保

护可实现《反措》要求的独立运行，可靠性达到 N－1（N－1 概念指：保护装置因某种原因，在某一处（硬

件或软件）发生故障，机组还有主保护和后备保护，还可以继续运行）。按这种要求配置的双套保护，双

套同时运行时可靠性就非常高，达到了 N－2。极大地满足《反措》中关于双套化保护实现后可以防止保护

装置拒动而导致系统事故的要求

国电南自DGT801U电源板GKD2092

1.2.1 DGT801U-B 应用范围

DGT801U-B 装置为主后保护一体化装置，其硬件资源配置丰富，单层装置就可以完成 1200MW 及以下容

量的大、中型机组的全部保护功能。两套这样的装置组合后，可构成机组双重化要求的配置，同时

运行时其可靠性满足继电保护的《规程》要求。

1.2.2 DGT801U-C 应用范围

DGT801U-C 装置，硬件资源适中，适用于大中小型发电机变压器保护。

1.2.3 DGT801U-D 应用范围

DGT801U-D 装置，硬件资源简洁，一般适用于小型发电机变压器保护，并具有保护测控功能。

1.2.4 DGT801U-E 应用范围

DGT801U-E 装置，可专门用于需独立组柜的机组非电量保护，亦可用于机组电气量保护。

1.2.5 DGT801U-F 应用范围

DGT801U-F 装置，专门用于需独立组柜的机组非电量保护。

1.3 保护功能

DGT801U 系列装置保护软件模块化，包含 600MW～1200MW 机组所需要的全部保护模块均已固化在

装置程序芯片中。通过图形化定义软件灵活选配，即可满足大中小型各类发电机变压器保护的配置要求。

 发电机定子短路主保护

发电机纵差动保护

发变组差动保护

发电机不纵差动保护

发电机裂相横差保护

发电机高灵敏横差保护

发电机纵向零序电压式匝间保护

 发电机定子单相接地保护

发电机 3U0 定子接地保护

发电机 3I0 定子接地保护

发电机高灵敏三次谐波电压式定子接地保护

发电机注入式定子接地保护

发电机选择性定子接地保护

 发电机励磁回路接地保护

发电机注入式转子一点接地保护

发电机乒乓式转子一点接地保护

发电机转子二点接地保护

 发电机定子短路后备保护

发电机过流保护

发电机电压闭锁过流保护

发电机负序过流保护

发电机阻抗保护

 发电机异常运行保护

发电机失磁保护

发电机失步保护

发电机逆功率保护

发电机程跳逆功率保护

发电机零功率保护

发电机频率异常保护

发电机过激磁保护（定、反时限）

发电机过电压保护

发电机低电压保护

发电机对称过负荷保护（定、反时限）

发电机不对称过负荷保护（定、反时限）

发电机励磁回路过负荷保护（定、反时限）
