ARM 角分辨光谱仪

微区角分辨光谱系统

典型应用领域：
Nano Photonics 随着以光子晶体、SPP 材料、超材料为代表的微纳光子材料的开发和应用，单纯光谱分析技术已无法满足完备表征该类光子材料光学性质的需求，更精细化的角分辨光谱技术应运而生。
微腔光子器件 微腔光子器件受构型影响，光学性质具有角分布特征，需在不同角度下实现光谱探测。
超表面透镜 利用超表面技术（meta-surface）设计的超表面透镜具有强大的光场调控能力，能够实现亚波长的汇聚和微米级的聚焦，需要一种新型的基于显微平台的角分辨光谱探测手段。

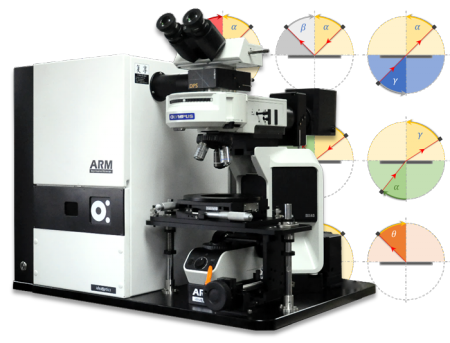

  ARM 角分辨光谱仪 在以上领域的应用得益于如下几个特点：1.超过 60° 的角度  ARM 优选 Olympus 大 N.A. 平场复消色差物镜，收集超过 60° 的角向辐射光谱；匹配智能算法，快速实现包括 透射 / 反射 / 辐射 (荧光) 等 9 种光谱测量模式；2.达 5 个维度的空间选择  ARM 内置一个复享设计的可调 Aperture，可以实现 X / Y 方向开口距离调节，XY 两维平面位置平移，及平面内 θ 方向旋转，准确抓取 复杂形貌 的微区样品；3.小 0.5° 角分辨率  ARM 采用特殊优化的消色差、消相差光路，能够将角度分辨率提升至 0.5°，显著提升光谱分析能力；4.1.7μm 近红外拓展 ^NEW  新一代复享设计的 ARM 重新对角分辨光路系统进行构型，* 在近红外波段 900~1700nm 实现角分辨光谱测量，对推动光通讯、超表面、激光雷达等领域研究具有重要价值；5.低温 + 磁场拓展  新一代 ARM 也拓展了对低温和磁场环境的支持，可适配低 2.7K 低温恒温器 和高达 5T 磁场强度 超导磁体；6.除此之外，ARM 还可与外部光源及 Princeton Instruments 光谱仪衔接，实现包括时间分辨、空间相干性、瞬态光谱采集等功能。

  技术起源：角分辨光谱技术（Angle-resolved Spectroscopy, ARS），诞生于复旦大学，是一种 精细化 的光谱技术。基于该技术而生的角分辨光谱仪具有在 不同角度下 探测材料光谱性质的能力，突破传统光谱技术不能分辨角度的局限，是获取光子材料色散关系，实现光学性质“全面表征”的重要手段，在 微纳光子学、低维材料、发光材料 等领域具有重要应用价值。


技术参数

型号 描述 ARMS/U-1 显微角分辨光谱仪：正置、单通道 ARMS/U-2 显微角分辨光谱仪：正置、双通道 ARMS/UC-1 显微角分辨光谱仪：正置、单通道、低温恒温器 ARMS/UC-2 显微角分辨光谱仪：正置、双通道、低温恒温器 ARMS/UCM-1 显微角分辨光谱仪：正置、单通道、低温恒温器、磁体 ARMS/UCM-2 显微角分辨光谱仪：正置、双通道、低温恒温器、磁体 ARMS/I-1 显微角分辨光谱仪：倒置、单通道 ARMS/I-2 显微角分辨光谱仪：倒置、双通道 光谱性能 项目 值 光谱波段： 370~1050nm，内置制冷型光谱仪 光栅： 280 & 760nm 双闪耀 grating，有效平衡卤素光源 测量模式：   　　ARM ● FAR　● Rad　● FrA　● Pgm 　　ARM-rfa ● FAR　● CAR　● BaS　● Rad　● FrA　● Pgm 　　ARM-tfb ● FAR　● FAT　● CAT　● FrS　● Rad　● FrA　● Pgm 　　ARM-all ● FAR　● FAT　● CAR　● CAT　● FrS　● BaS　● Rad　● FrA　● Pgm 　　注 FAR | 全角度发射反射模式；FAT | 全角度发射透射模式；CAR | 定角度发射反射模式； 　　- CAT | 定角度发射透射模式；FrS | 前散射模式；BaS | 背散射模式； 　　- Rad | 发光模式；FrA | 自由角度模式；Pgm | 编程模式 偏振支架： ● iM1-PH-1，用于起偏　　● iM1-PH-2，用于检偏 偏振片： iM1-WP25M-UB#TH，Ø1"，适用波段 300~4000nm 角度性能 项目 值 入射光锥张角：   　　Kohler 照明情况下 ∠ 60° 光锥半角，基于 0.9NA 的物镜 　　TIRF 照明情况下 ∠ 小 1.3° 光锥全角，基于入射端 200μm 光纤 出射光锥张角： ∠ 小 0.9° 光锥全角，基于出射端 200μm 光纤 角度范围：   　　反射相关模式 ∠ 0~60°，基于 0.9NA 的物镜 　　透射相关模式 ∠ 0~50°，基于 0.9NA 的物镜 外部接口 & 其他 项目 值 外部光源接口： SMA905，快速连接外部光源 光谱输出接口： ARM.EXP，ARM 的角分辨输出模块 耗材：   　　铝镜 ARM.M，200~2500nm 适用 　　卤素灯 ● ARM.B-H20，20W，寿命 100hr　　● ARM.B-H100，100W，寿命 2,000hr 内置相机： Retina-16#TS，retina 级图像传感器，1600 万 pixels CMOS 控制软件： ARM.Software，ARM 控制软件 电源接口： AC 220V 控制接口： USB-B，支持 USB2.0 通讯协议 冷台接口： 可定制，请联系工程师   * 以企业网站主页参数信息为准。
