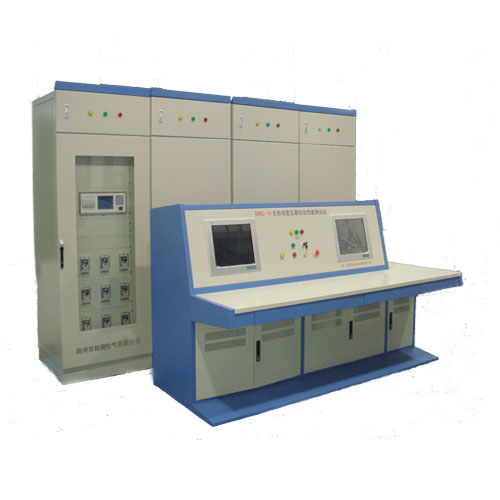

TCIT-III变压器综合试验台

TCIT-III变压器综合试验台

产品简介

      TCIT-III型变压器微机综合测试系统采用了的虚拟仪器技术，把计算机强大的数据处理能力和工控机*的硬件控制能力结合在一起，PC机通过系统软件对整个测试过程进行控制和数据处理，整个测试过程一键完成，实现了真正意义上的人机对话、全自动操作。

产品特点

 ◆  测试系统为Windows操作系统，试验软件为全中文语言环境，试验过程中使用鼠标点击相   应按钮即可自动完成整个测试项目，全部试验数据均在屏幕上实时显示。

 ◆  试验装置的控制部分采用PLC等*的控制技术。

 ◆  试验软件包含密码保护，操作人员输入编号和密码后即可进入测试界面。

 ◆  可根据用户提供的样稿设计出厂试验报告和打印格式，试验结束后试验报告可直接打印或   编辑打印（限于测试项目）。

 ◆  试验台上设有机械式紧急停止按钮，以备在紧急情况下保证人员、设备和被试品的安全。

试验能力

 ◆  可以满足容量63000KvA、110Kv及以下的油浸式变压器（包括S9S11S13及非晶合金变   压器）；

 ◆  可以满足容量31500KvA、35Kv及以下的干式变压器；

 ◆  可以满足容量6300KvA、10Kv及以下的矿用防爆式变压器；

 ◆  特种变压器（订货时需告知详细的容量及电压等级）。

产品功能

试验项目

 ◆  变压器绕组电阻测试

 ◆  变压器的电压比测量及联接组别号的测试

 ◆  变压器空载电流（%）及空载损耗测试

 ◆  变压器短路阻抗（%）及负载损耗测试

 ◆  变压器工频外施耐压试验

 ◆  变压器感应耐压试验

可拓展的试验项目

 1、变压器局部放电试验

 2、空载谐波试验（0-31次谐波)

 3、变压器油的耐压测试（0-80Kv）

 4、变压器温升试验(可以自动绘制温升曲线)

 5、绝缘电阻测试（吸收比及极化指数）

 6、变压器抗干扰介质损耗测试

 7、雷电冲击试验。

 ◆  手动 (TCIT-I)

 ◆  半自动 （TCIT-II手动控制结合计算机自动控制的双控制系统）

 ◆  全自动 (TCIT-III)

 ◆  便携式（TITS-IP）
