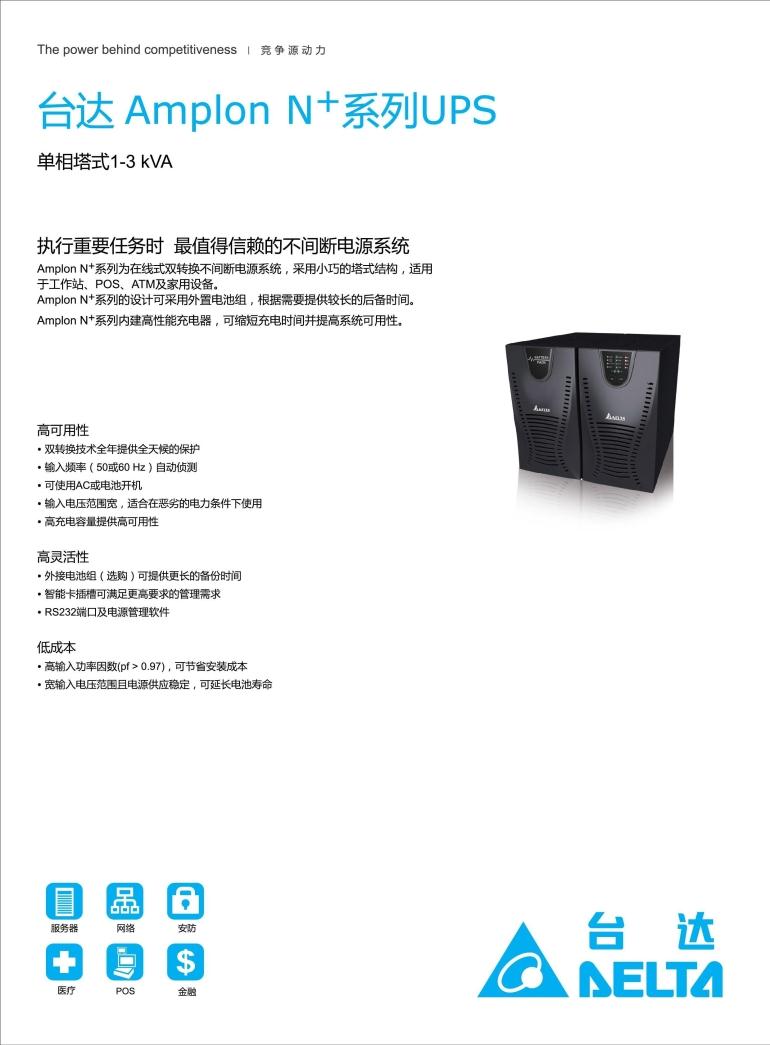

台达 GES-N2K 2KVA/1400W 标准机 内置电池在线式UPS电源3年质保

ON-LINE UPS主要架构包含：静态旁路电路，交流变直流转换器（AC-DC），直流变交流逆变器（DC-AC），及控制、侦测电路。
UPS工作原理：
当市电经由开关及EMI滤波器输入后分成两部分。一部分市电直接供给整流器，转换生压为直流电压，并又分成两路，一路经过充电器，将直流电压转为适当的电池充电电压对电池充电，另一路输入逆变器, 将直流电压转为稳定的交流电, 经静态旁路开关, 接到负载设备. 另一部分市电直接通过旁路工作，输出端之前的静态旁路开关将选择旁路或逆变模式。总之，UPS会进行内部自诊断，如果未发现问题，静态旁路开关将选择逆变输出，这称为“在线模式”。 如果市电断电，整流器和充电器将不工作。直流升压器将电池电压转换成适当的直流电压，并经由逆变器转换为交流输出，这称为“电池模式”。
UPS电源系统主机具有短路、过流、过压和过热自动保护功能，能有效净化电网的脉冲、浪涌电压、尖峰电压、频率漂移等干扰。
UPS系统能在电网停电后，能不间断持续供电，直到额定的zui低电池电压时，自动停机，保护电池。
台达UPS提供RS232接口,提供设备管理软件和设备故障诊断，管理和诊断结果可以给予广播提示和告警。
UPS电源装置具备防雷保护措施和必要的手段。 N1-3KVA UPS技术参数 型号 GES-N1K GES-N2K GES-N3K   容量 1KVA /700W 2KVA / 1400W 3KVA /2100W
输入
额定电压 220V
电压范围 175V~280V （100%负载），80V~175V （ 由100%线性
递减50% 负载 ）
频率 50Hz  （ ±5.0Hz ）   功率因子 ³ 0.97   输出 电压 220V   频率 50Hz   电压稳定度 +2%   频率稳定度 +0.1 Hz
波形 正弦波
波形失真 £2%   过载容量 ＜125%：3分钟  ＜ 150%：30秒   >150% >1秒   峰值因子 3：1   整机效率（AC-AC） ³ 87%
输出插座 插座 国标 × 3 国标 × 3
电池
额定电压 36 V 72V   再充电时
（Standard Model）
8小时回充至90%电位   转换时间 转换时间 零

Photoshop学习教程Photoshop介绍Photoshop教程Photoshop快捷键...Photoshop抠图技...Photoshop动态图...

LED指示灯
LED状态
市电正常、旁路正常、电池供电、过载、电池低压、
故障、需更换电池、电池容量百分比、负载百分比
  告警 蜂鸣器   通讯界面 DB9 RS232   SNMP 外置   噪音（前方1公尺
距离） 40分贝
温度 0-40℃   湿度 0%-90%（不结霜）   安规认证 安规（Meet） TUV/GS
电磁干扰 CISPR PUB 22 Class A
闪电 IEEE 62.41 Category A   其它
电池启动 有
外接电池箱 有 （可选购）   机构
外观尺寸
（W x D x H） 140 x 362 x 267 mm
重量 长延时 5公斤 7公斤
