| 产地类别 | 国产 | 应用领域 | 电子/电池 |
|---|

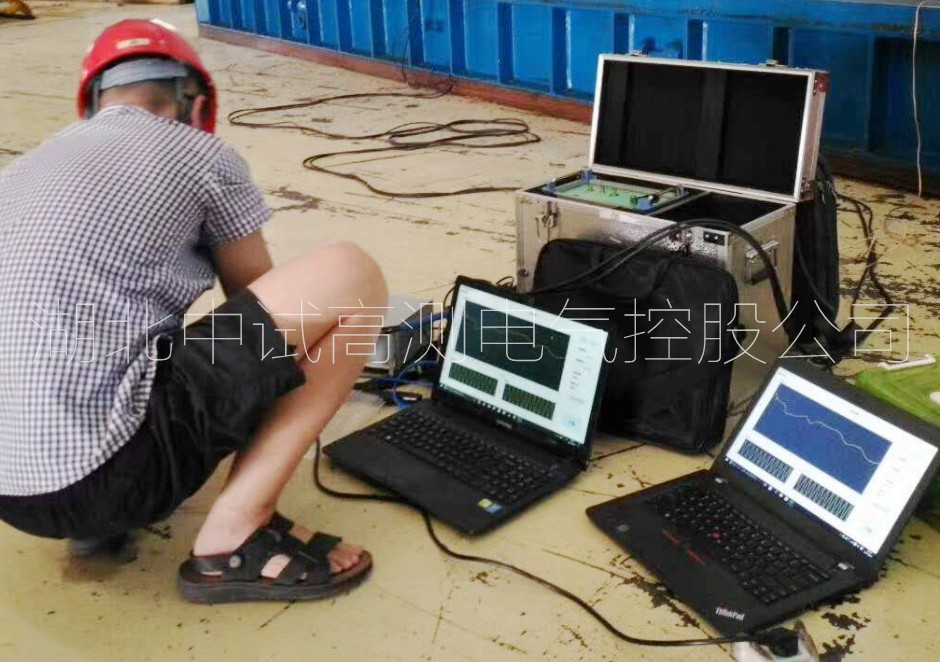

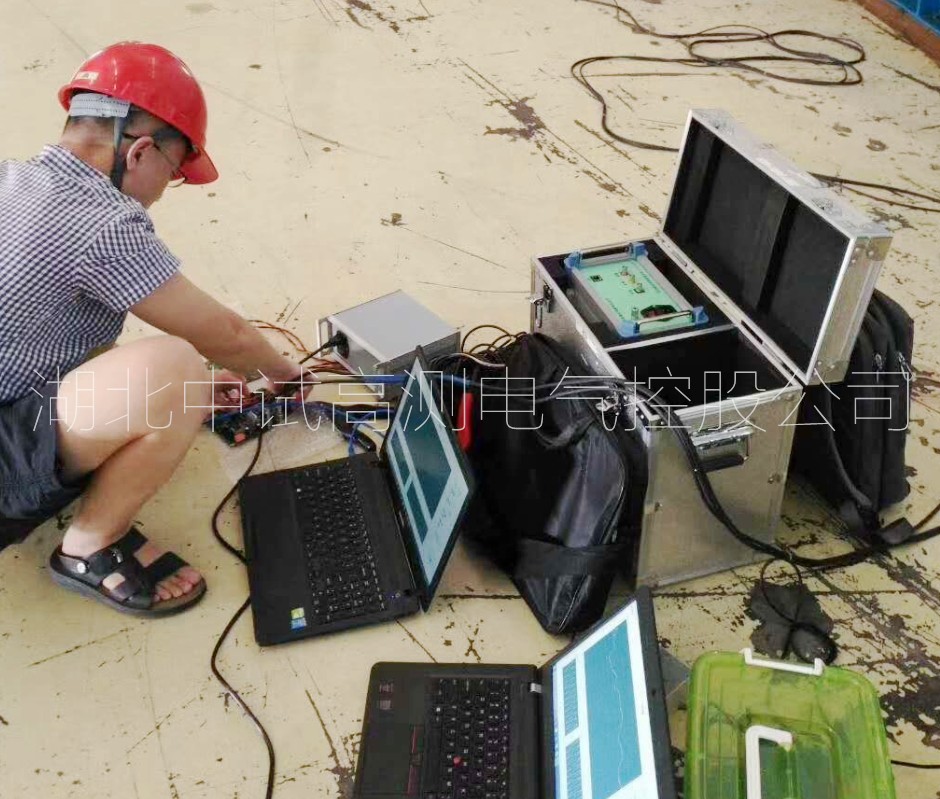

当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
产品简介
详细介绍
该仪器电路设计精巧，思路*，使得其性能*，功能强大，体积小，重量轻。不但可测试变压器的阻抗载参数，还可测量现场的谐波含量、及波形。仪器功能强大操作简单对于变压器参数分析提供可靠。
接线及注意事项：
使用仪器时请按本使用说明书接线和操作。
1. 接地端子或电源线中的接地端应就近可靠接地。
2. 测试前请输入正确设置参数，输入存储序号可将测试结果保存在此记录号下，然后根据被试变压器参数设置各项参数，设置完毕点击保存修改按钮完成保存并进入测试界面，选择需要测试的参数（阻抗或参数），点击开始按钮，然后可缓慢升起测试电压完成测试。测试结束可点击结束按钮并保存测试记录完成测试。
3. 仪器为全触屏操作，请勿磕碰。
二、主要功能与特点
1. 仪器采用液晶，可测量电压、电流、角度、功率等电参数，并可显电压电流的示向量图，同屏显示清晰直观。
2. 可测量单相、三相变压器的阻抗、电抗、电阻、阻抗电压百分比等参数。
3. 仪器具有谐波分析功能，可测量变压器上所施加的电压电流的1-24次谐波含量，并可显示棒图及电压电流波形图。
4. 可使用三相电源或单相电源测试，便于现场没有三相电源的情况下使用。
5. 具有数据存储及数据浏览功能，仪器支持DBF数据库，可按用户需求存储测试数据或浏览测试记录。仪器还支持优盘导出功能，可通过优盘导出测试数据，数据库支持excel电子表格打开方式，方便编辑打印或存档
6. 采用触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。
7. 体积小，重量轻，测量准确，不掉电日历，时钟功能，可随时存储测试时间。
8. 仪器自带打印机便于现场打印测试记录。
主要技术
1. 电压测量范围：0－500相电压（线电压为800V），
2. 电流测量范围：0-25A（支持外接CT扩大量程）。
3. 测量精度：0.2%（功率因数1.0-0.2），1%（功率因数0.2-0.01）
4. 工作电源：AC220V±15%
5. 工作温度：-10℃-40℃
6. 环境湿度：10%-85%
7. 体 积：320mm×230mm×140mm
8. 重 量：3.5kg(不包括测试线)
