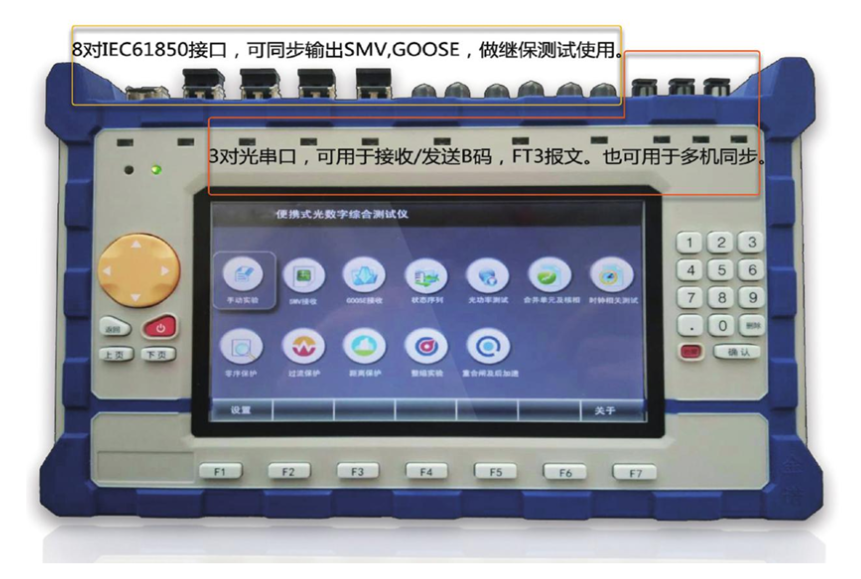

智能变电站光数字综合测试仪

接口指标  Objectivefunction

电压电流输出准确度

交流电流在0A-10A范围内，误差：不大于±0.01A；交流电流在10A-100kA范围内，误差：不大于±0.03%。

电流分辨力：电流在0A-100kA范围内为0.001A

交流电压在0V-100V范围内，误差：不大于±0.01V；交流电压在100V-1000kV范围内，误差：不大于±0.03%。

电流分辨力：电流在0V-1000kV范围内为0.001V

相位输出准确度

电压电流相位在0-359°范围，误差不大于±0.001°，分辨率0.01°

电压电流测量准确度

交流电流在0A-10A范围内，误差：不大于±0.01A；交流电流在10A-100kA范围内，误差：不大于±0.03%。

电流分辨力：电流在0A-100kA范围内为0.001A

交流电压在0V-100V范围内，误差：不大于±0.01V ；交流电压在100V-1000kV范围内，误差：不大于±0.03%。

电流分辨力：电流在0V-1000kV范围内为0.001V

相位测量准确度

电压电流相位在0-359°范围，误差不大于±0.001，分辨率0.01

报文输出同步性

测试仪不同光网口的报文输出不同步时间不大于±1μs

UCA*性测试

通过UCA IEC61850*性测试 ，并获得检测证书

相关机构认证

已取得开普检测中心产品型式报告认证（电气以及安全性能测试，规约测试，EMC测试，UCA*性测试）

GOOSE输入与输出功能

测试仪真备GOOSE输出功能 ，大支持60个GOOSE控制块的输出，输出报文类型满足配置文件的需求。输出报文数据类型可支持单点、双点、浮点类型

测试仪具备GOOSE接收功能，可进行多个GOOSE块报文的分析。统计信息包括通道变化状态，变位通道信息。

性能特征 Performance characteristics

SCD兼容性

兼容多厂家的IED文件，支持SCD文件解析和检测，并分析数据发布、订阅信息，简化测试过程

规约支持

支持IEC61850-9-1/2、IEC60044-7/8（FT3和FT3扩展）、GOOSE、IRIG-B、 IEEE1588等标准规约，可接入智能变电站过程层、间隔层之间任意网络节点、设备收发报文

支持IEC60044-7/8（FT3）采样值报文收发功能，可选2.5Mbps、5Mbps、10Mbps传输波特率

支持多种SMV报文采样率设置，支持GOOSE心跳报文与变位报文间隔时间设置

支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能

功能

支持SMV、GOOSE、IRIG-B、IEEE1588报文监测，可对报文进行异常统计。具备遥信、遥测量监测功能，遥测量采用表格、序量等方式进行监测

具备GPS校时信号输出功能（IRIG-B），以进行设备校时测试

支持测试光数字电压、电流互感器、变压器的极性测试

设备性能

大屏幕图形彩色液晶显示、直观友好的界面菜单，模块化的操 作属性配置，信息详细直观、按键操作方便易用

采用电池供电，方便携带使用 ，一次充满电后可正常使用10小时以上
