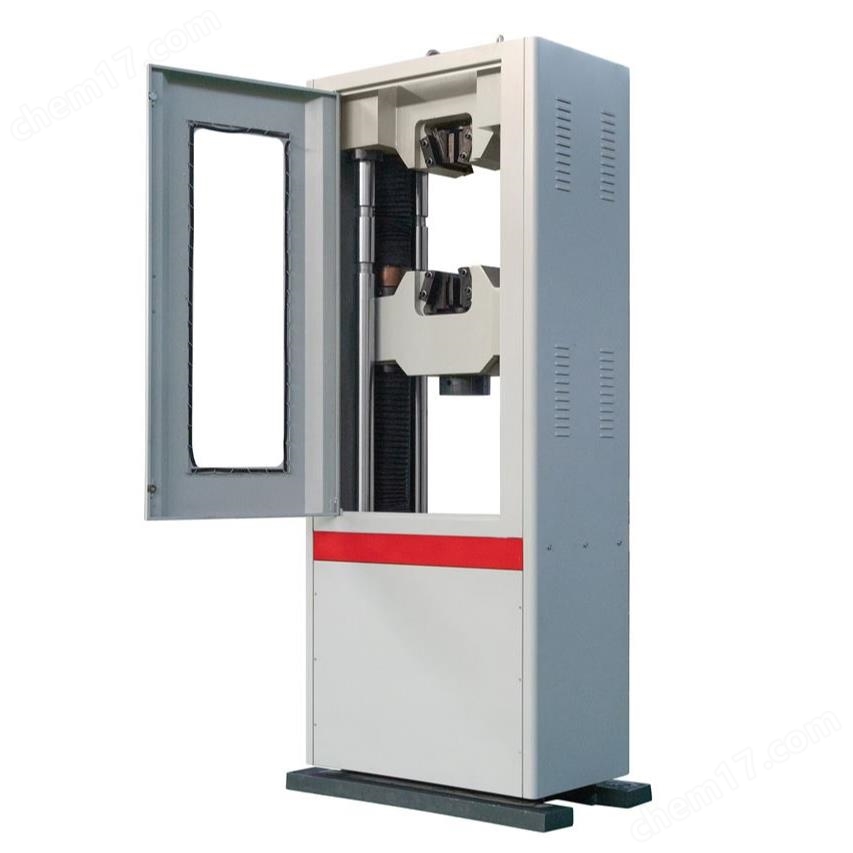

液压万能试验机厂家 —— 山东盛林
山东盛林是一家集试验机研发、生产及销售为一体的公司，液压万能试验机是本公司的核心产品。在长期的生产和销售中，该系列产品受到了相关质检部门及企业的大力支持和认可。可对金属、非金属、复合材料等进行拉伸、压缩、弯曲、剪切、剥离等多种力学性能测试，是一款高精度设备，广泛应用于材料科学、航空航天、汽车制造、建筑建材等领域。
一、结构组成
液压万能试验机主要由加载系统、测力系统、传动系统、控制系统及试样夹持装置五部分组成：
1、加载系统
- 核心部件：液压泵（通常采用轴向柱塞泵，提供稳定高压油源）、液压缸（根据测试类型分为拉伸缸、压缩缸，输出驱动力）及液压阀组（控制油液流量、压力和方向，实现加载速度调节）。
2、测力系统
- 核心部件：力传感器（如应变片式传感器），采集试样受力信号，经放大器转换为电信号后传输至控制系统。
- 精度：通常可达 0.5 级（示值误差≤±0.5%）。
3、传动系统
- 组成：由丝杠、螺母等组成，用于调整横梁位置，适应不同长度试样的夹持需求（手动或电动调节）。
4、控制系统
- 组成：包括计算机软件、数据采集卡和伺服控制器。
- 功能：可实现力、位移、变形的闭环控制，支持试验过程自动化（如自动加载、数据记录、曲线绘制）。
5、夹持装置
- 配置：根据测试类型配置不同夹具（如拉伸夹具、压缩压板、弯曲支座），确保试样稳定夹持且受力均匀。
二、液压万能试验机技术参数
1、最大试验力
- 选择依据：根据试样最大受力选择，建议覆盖测试力值的 1.2~2 倍。
- 示例：测试钢筋的抗拉强度约 500 MPa，直径 20 mm 的钢筋最大拉力约 157 kN，可选 200 kN 量程设备。
- 常见量程：100 kN、300 kN、600 kN、1000 kN、2000 kN 等。
2、加载速度范围
- 静态测试：0.001~500 mm/min 可调。
- 动态测试：支持 0.1~10 Hz 的力 / 位移循环加载。
- 速度控制精度：≤±1%。
3、测力精度
- 测量范围：最大试验力的 0.4%~100%。
- 精度要求：0.5 级（示值误差≤±0.5%，重复性误差≤±0.5%）。
4、有效试验空间
- 拉伸空间：上下夹具间距。
- 压缩空间：下压板至工作台距离。
- 弯曲试验跨度：需匹配试样尺寸（如长钢筋拉伸需≥1000 mm 空间）。
5、控制系统功能
- 控制模式：支持力控制、位移控制、应变控制三种模式切换。
- 标准模板：软件内置国标（GB）、美标（ASTM）、欧标（ISO）等试验标准模板。
- 数据处理：可自动计算屈服强度、抗拉强度、弹性模量等参数，并生成报告。
三、设备优势
液压万能试验机相比电子万能试验机具有高载荷能力：
1、高载荷输出：液压驱动可输出更大的力值。
2、主机框架：采用高强度铸铁或钢材焊接，抗变形能力优异，可承受大载荷下的冲击（如材料断裂瞬间的反作用力）。
3、机型分类：该系列产品分为电液伺服式、微机屏显示、液晶数显式等多种机型，每种机型都有特殊的优势与特点。
以上资料由液压万能试验机厂家山东盛林提供。如需了解更多，欢迎与我们取得联系！
