一、产品概述：
J11W内外螺纹针型阀是仪表测量管路中精确调整的阀门，可以与变送器、压力表连接。安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用，密封性能好，一般适用于较小流量，较高温高压的气体或者液体的介质，也适合与压力表配合使用。
二、产品特点：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
三、工作原理：
J11W内外螺纹针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
四、性能参数：
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封（液） | 密封（气） | |||||
J11W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
J11W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J11W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J11W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

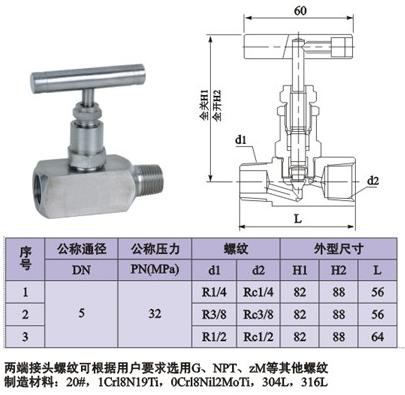

五、连接尺寸：
