1 触摸屏直流电阻测试仪概述

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

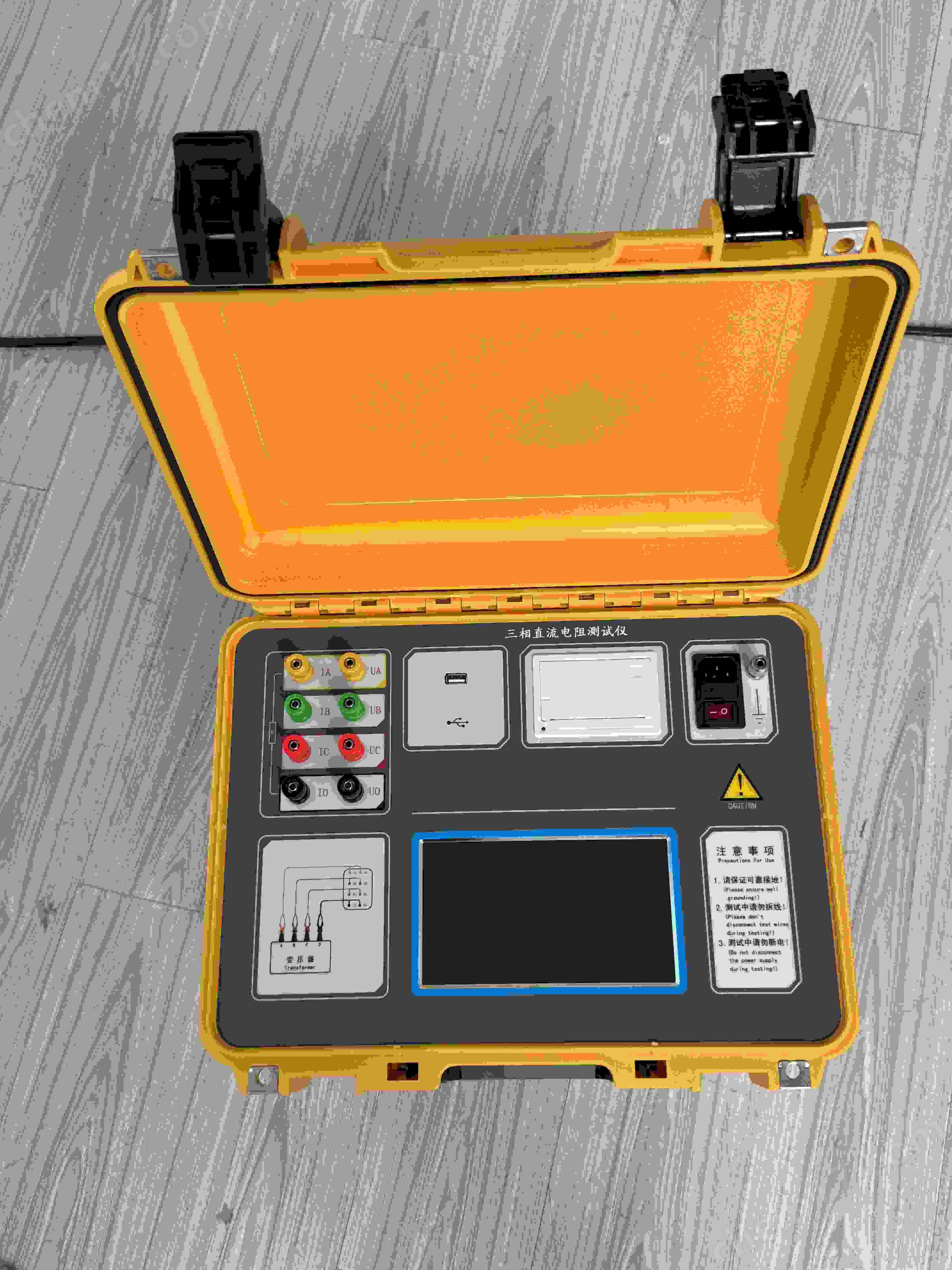

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集三相测试（Yn，Y、△）和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。屏幕采用真彩色高分辨率工业显示屏，全触控操作，具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。

2 触摸屏直流电阻测试仪包装内容

收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您最近的本公司销售处。

请检查您是否在整套设备中收到下列物品：

标配：

√1台测试仪

√1套测试线（黄色、绿色、红色、黑色各1条）

√1条三芯电源线

√1条接地线

√3支保险管

√2卷打印纸

√1份印刷版用户手册

√1份出厂测试报告

√1份合格证及保修卡

3 主要功能与特点

3.1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。

3.2 测试电源最高输出电流20A，测试范围0～200Ω，满足绝大多数变压器的测试需求；并且具有消磁功能，可减小大电流测试时变压器剩磁大的危害。

3.3 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。

3.4 仪器具有反电动势保护、断线保护和断电保护等多种保护功能。

3.5 仪器配有热敏打印机，本机存储数据200条，支持优盘海量存储。

3.6 工业级7寸真彩大屏显示，清新简约显示风格设计，全触控操作，为您创建舒适便捷的人机交互体验。

4 主要技术指标
