疏水阀图片系列:液体膨胀式疏水

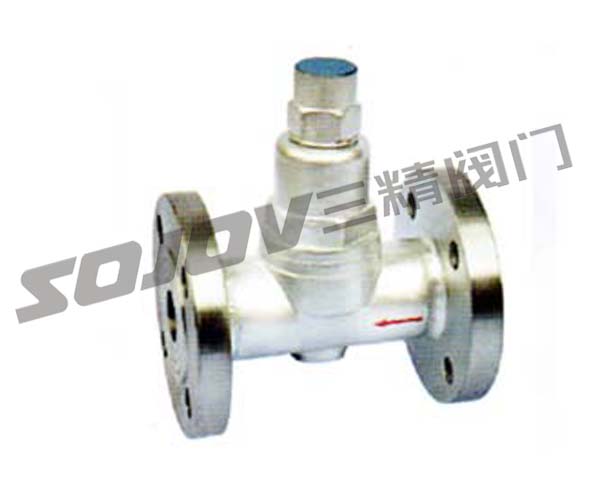

CS44H波纹管膨胀式疏水阀
CS44H波纹管膨胀式疏水阀是热静力型疏水阀中实验用的节能型疏水阀。
它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% ，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度 18 ℃ -40 波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
波纹管膨胀式疏水阀特点
1.不锈钢玻纹管坚固耐用，使用寿命长。
2.可调整凝结水的排放温度，利用显热，节能*。
3.阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。
4.液体膨胀式疏水阀不受震动、蒸汽压力波动和水锤的影响。
5.液体膨胀式疏水阀可任意角度安装，不受安装方位限制，并且排空气性能优良。
6.液体膨胀式疏水阀结构简单，并带有过滤装置，方便安装和维护。
波纹管膨胀式疏水阀工作原理
液体膨胀式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀*关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。
液体膨胀式疏水阀型号规格外型尺寸表
产品型号
能 径
连接方式
工作压力范围(Mpa)
排水温度调节范围(℃)
zui高允许温度
阀体材料
外型尺寸
L
H1
H2
W
CS14F-16C
(角式)
15
螺纹
0.01-1.6
60-120
220
WCB
61.5
79
20
25
(直通式)
200
HT200
90
110
30
42
95
33
46
CS44F-16C
法兰
150
24.5
165
160
32
210
143
31
61
40
230
147
35
50
151
39
=
