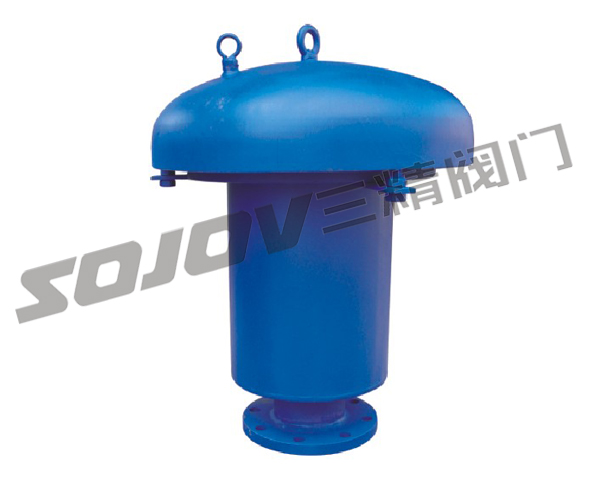

安全阀图片系列:GYA液压安全
法兰连接液压安全阀
GYA液压安全阀
液压安全阀又称Y型液压安全阀。Y型液压安全阀它是装设在油罐顶上,保护油罐安全的一个重要附件。当机械呼吸阀发生故障时,液压安全阀就能代替机械呼吸阀进行排气或放气。
Y型液压安全阀控制的压力或真空值比机械呼吸阀高10%,因此在正常情况下是不会动作的。阀内用沸点高(夏天不易挥发)、蒸发慢、凝点低(冬天不至于凝固)的油品(如轻柴油、太阳油或变压器油)作为密封液体(简称封液)。本类阀门在管道中一般应当水平安装。
液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(zui小排放喉部口径);全启式安全阀开启高度为≤0.25d0(zui小排放喉部口径)。
1、GYA液压式安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,GYA液压式安全阀的液封即被破坏从而保护油罐免遭破坏。
2、GYA液压式安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+56毫米水柱至-50毫米水柱。
GYA液压式安全阀外形尺寸和连接尺寸
型号
规格
安装尺寸(毫米)
重量
d
D
D1
D2
n-d1
L
H
GYA-80
80
85
185
150
?125
4-18
376
424
38
GYA-100
100
105
205
170
?145
500
605
42
GYA-150
148
260
225
?200
818
650
705
66
GYA-200
200
210
315
280
?255
8-?18
900
755
97
GYA-250
250
264
370
335
?310
12-18
1050
885
140
三精阀门公司订货须知:
一、①GYA液压式安全阀产品名称与型号②GYA液压式安全阀口径③GYA液压式安全阀否带附件以便我们的为您正确选型。二、若已经由设计单位选定三精公司的GYA液压式安全阀型号,请按GYA液压式安全阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门专家为您审核把关。感谢您访问我们的安全阀系列如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
=
