产品简介

NKZ41H真空法兰闸阀--除具有弹性座封座封闸阀的优点之外．并可以较直观显阀门开度．启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。

详细介绍

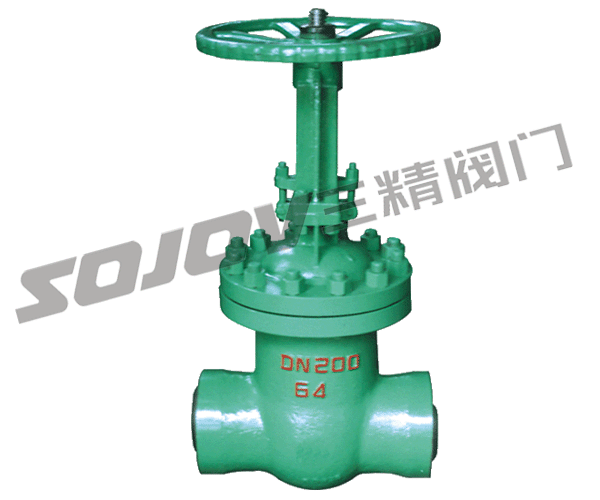

闸阀图片系列:NKZ61H/Z64H焊接式真空闸阀

点击查看详细信息...

点击放大图片

焊接式真空闸阀的详细资料：

NKZ61H/Z64H焊接式真空闸阀主要性能规范 Chief property and specification

真空闸阀试验压力 Test pressure

公称压力 PN/MPa Nominal pressure	试验压力/MPa Seal test
公称压力 PN/MPa Nominal pressure	壳体强度试验 Shellslrenght test	上密封试验 Back Seal test	密封试验 Seat test
2.5	3.8	2.8	2.8
4.O	6.0	4.4	4.4
6.4	9.6	70	7.O
1O.O	15O	11.O	11.O

真空闸阀使用范围 Applicable

产品类型 Product calssification	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	水、蒸汽、空气 Water，Steam，Air	≤425
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	水、蒸汽、空气 Water，Steam，Air	≤550

真空闸阀主要零部件材料 Materials for main parts

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Valve stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Valve Yoke nut	填料 Parking	紧固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金钢 H：alloysteel	铝青铜 Albronze	膨胀复合石墨 Expanding compound graphite	优质碳钢 High-grade carbon steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	铬钼钢 Cr.Mo steel	20CrlMo1VA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy	铝青铜 Albronze	膨胀复合石墨 Expanding compound graphite	铬钼钢 Cr.Mo steel

真空闸阀主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external andconnecting dimensions						重量/kg Weight
公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37^o30'	250	24
65		270	395	82	66	37^o30'	250	36
80		280	425	95	78	37^o30'	300	52
100		300	51O	117	100	37^o30'	300	67
125		325	570	144	125	37^o30'	350	95
150		350	725	172	151	37^o30'	350	135
200		400	820	223	201	37^o30'	400	210
250		450	890	278	253	37^o30'	450	300
300		500	1070	330	303	37^o30'	550	395
350		550	1320	382	351	37^o30'	650	530
400		600	1450	432	398	37^o30'	750	685
450		650	1560	484	450	37^o30'	750	906
500		700	1720	535	498	37^o30'	850	1130
600		809	1880	638	600	37^o30'	900	1387
700		900	2083	738	700	37^o30'	950	1894
800		1OOO	2590	840	800	37^o30'	1000	2621
50	4.0	250	345	64	48	37^o30'	300	30
65		270	395	82	66	37^o30'	300	42
80		280	425	95	78	37^o30'	350	57
100		300	51O	117	1OO	37^o30'	350	75
125		325	570	144	125	37^o30'	400	105
150		350	725	172	151	37^o30'	400	150
200		400	820	223	199	37^o30'	450	232
250		450	890	278	251	37^o30'	550	330
300		500	1070	330	301	37^o30'	650	430
350		550	1320	382	349	37^o30'	750	570
400		600	1450	432	396	37^o30'	850	730
50	6.4	250	350	64	48	37^o30'	300	34
65		280	405	82	65	37^o30'	300	48
80		310	435	95	76	37^o30'	350	65
100		350	515	117	98	37^o30'	400	81
125		400	580	150	128	37^o30'	400	112
150		450	735	172	149	37^o30'	450	161
200		550	835	223	197	37^o30'	550	255
250		650	905	278	245	37^o30'	650	390
300		750	1080	330	293	37^o30'	750	515
350		850	1340	382	341	37^o30'	800	695
400		950	1460	432	386	37^o30'	900	885
50	1O.0	250	350	64	48	37^o30'	300	37
65		280	405	82	63	37^o30'	300	52
80		310	435	95	74	37^o30'	350	70
100		350	515	117	97	37^o30'	400	86
125		400	580	150	124	37^o30'	400	118
150		450	735	172	144	37^o30'	450	168
200		550	835	223	189	37^o30'	550	263
250		650	905	278	235	37^o30'	650	405
300		750	1080	330	281	37^o30'	750	536
350		850	1340	382	333	37^o30'	850	732
400		950	1460	432	376	37^o30'	950	947

注：PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用

真空闸阀主要尺寸 Main dimensions

公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external andconnecting dimensions						电动装置 Electric device
公称通径 DN/mm Nominal diamecer	公称压力 PN/MPa Nominal pressure	L	H	D	D0	∝	W	电动装置 Electric device
50	2.5	250	618	64	49	37^o30'	562	DZWlO
65		270	670	82	66	37^o30'	562	DZWlO
80		280	700	95	78	37^o30'	562	DZWlO
100		300	785	117	100	37^o30'	607	DZWl5
125		325	845	144	125	37^o30'	607	DZW20l
150		350	990	172	151	37^o30'	607	DZW20l
200		400	1080	223	201	37^o30'	607	DZW30
250		450	1150	278	253	37^o30'	607	DZW30
300		500	1415	330	303	37^o30'	755	DZW45
350		550	1665	382	351	37^o30'	755	DZW60
400		600	1815	432	398	37^o30'	825	DZW90
450		650	1920	484	450	37^o30'	825	DZWl20
500		700	2080	535	498	37^o30'	825	DZWl20
600		800	2380	638	600	37^o30'	925	DZWl80
50	4.0	250	618	64	49	37^o30'	562	DZWl5
65		270	670	82	66	37^o30'	562	DZWl5
80		280	700	95	78	37^o30'	607	DZWl5
1OO		300	785	117	100	37^o30'	607	DZW20l
125		325	845	144	125	37^o30'	607	DZW20l
150		350	990	172	151	37^o30'	607	DZW30
200		400	1080	223	199	37^o30'	607	DZW30
250		450	1150	278	251	37^o30'	755	DZW45
300		500	1415	330	301	37^o30'	755	DZW60
350		550	1685	382	349	37^o30'	825	DZW90l
400		600	1815	432	396	37^o30'	825	DZW20
50	6.4	250	625	64	49	37^o30'	562	DZWlO
65		280	693	82	66	37^o30'	562	DZWl5
80		31O	712	95	76	37^o30'	607	DZW20l
1OO		350	790	117	98	37^o30'	607	DZW20l
125		400	855	150	128	37^o30'	607	DZW30
150		450	1OOO	172	149	37^o30'	607	DZW30
200		550	1185	223	197	37^o30'	755	DZW45
250		650	1255	278	245	37^o30'	755	DZW60
300		750	1445	330	293	37^o30'	825	DZW90l
350		850	1715	382	341	37^o30'	825	DZWl20l
400		950	1985	432	386	37^o30'	925	DZWl80
50	1O．O	250	625	64	49	37^o30'	562	DZWlO
65		280	693	82	66	37^o30'	562	DZWl5
80		31O	712	95	74	37^o30'	607	DZW20l
1OO		350	790	117	97	37^o30'	607	DZW30l
125		400	855	150	124	37^o30'	607	DZW30
150		450	1000	172	144	37^o30'	755	DZW45
200		550	1185	223	189	37^o30'	755	DZW60
250		650	1255	278	235	37^o30'	825	DZW90l
300		750	1445	330	281	37^o30'	825	DZWl20l
350		850	1715	382	333	37^o30'	925	DZWl80
400		950	1985	432	376	37^o30'	925	DZW250

注：真空闸阀PN2.5(25)型阀门允许作为PN1.0(10)、PN1.6(16)压力级选用

三精阀门订货须知：

一、①真空闸阀产品名称与型号②真空闸阀口径③真空闸阀是否带附件以便我们的为您正确选型④真空闸阀的使用

压力⑤真空闸阀的使用介质的温度。二、若已经由设计单位选定三精公司的真空闸阀型号，请按真空闸阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Yokenut	填料 Parking	紧固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金钢 H：alloy steel	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	优质碳钢 High-grade carbon steel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	铬钼钢 Cr.Mo steel	20CrlMo1VA 38CrMoAlA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	铬钼钢 Cr.Mo steel

真空法兰闸阀-主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connecting dimensions									阀门重量 /kg Valve weight	附法兰尺寸/mm Additional flange"s dimensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	阀门重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826

真空法兰闸阀-主要尺寸及重量 Main dimensions and weight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Mainexternalandconnectingdimensions									阀门重量 /kg Valve weight	附法兰尺寸/mm Additional flange"s dimensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	Z-d	W	阀门重量 /kg Valve weight	h	DO	Dn
50	25	250	345	160	125	100	20	3	4-18	250	30	48	49	64
65		270	395	180	145	120	22	3	8-18	250	43	52	66	82
80		280	425	195	160	135	22	3	8-18	300	60	55	78	95
1OO		300	510	230	190	160	24	3	8-23	300	79	62	100	117
125		325	570	270	220	188	28	3	8-25	350	114	68	125	144
150		350	725	300	250	218	30	3	8-25	350	157	72	151	172
200		400	820	360	310	278	34	3	12-25	400	243	60	201	223
250		450	890	425	370	332	36	3	12-30	450	345	85	253	278
300		500	1070	483	430	390	40	4	16-30	550	455	92	303	330
350		550	1320	550	4g0	448	44	4	16-34	650	615	98	351	382
400			1450	610	550	505	48	4	16-34	700	7g4	115	398	432
450		650	1560	660	600	555	50	4	20-34	750	1018	115	450	483
500		700	1720	730	660	61O	52	4	20-41	800	1250	120	498	535
600		800	1880	840	770	718	56	5	20-41	850	1528	130	598	636
700		900	2085	955	875	815	60	5	24-48	900	2265	140	688	726
800		1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826

公称通径 DN/mm Nominal di8m8ter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external and connecting dimensions											阀门重量 /kg Valve weight	附法兰尺寸/mm Additional flange"s dimensions
公称通径 DN/mm Nominal di8m8ter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	D6	f2	z-d	W	阀门重量 /kg Valve weight	h	DO	Dn
50	4．O	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64
65		270	395	180	145	120	22	3	11O	4	8-18	300	49	52	66	82
80		280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95
100		300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117
125		325	570	270	220	188	28	3	176	4.5	8-25	400	124	68	125	144
150		350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172
200		400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	19g	223
250		450	890	445	385	345	42	3	313	4.5	12-34	550	392	102	251	278
300		500	1070	51O	450	408	46	4	364	4.5	16-34	650	515	116	301	330
350		550	1320	570	510	465	52	4	422	5	16-34	750	684	120	34g	382
400		600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432

三精泵阀公司订货须知：

一、①真空闸阀产品名称与型号②真空闸阀口径③真空闸阀是否带附件以便我们的为您正确选型④真空闸阀的使用压力⑤真空闸阀的使用介质的温度。
二、若已经由设计单位选定三精泵阀公司的真空闸阀型号，请按真空闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精泵阀公司专家为您审核把关。
