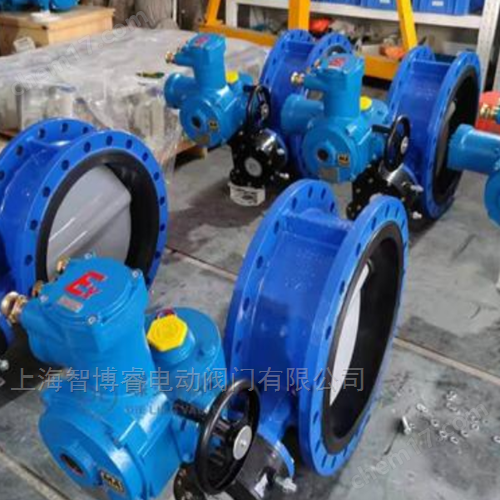

WSD94F-Q 矿用瓦斯电动蝶阀

WSD94F-Q矿用瓦斯电动蝶阀 高瓦斯煤矿都有新建瓦斯抽排和瓦斯发电厂，在以往的设计建设中，大都采用常规阀门，如闸阀、硬密封或软密封蝶阀等。闸阀和硬密封蝶阀在开关阀门时容易碰撞产生火花，铸钢件和普通橡胶密封件防腐性能差，阀门开关时铸钢件与橡胶摩擦易产生静电。由于瓦斯利用是个新兴行业，目前市场上还没有一种针对瓦斯特性设计的阀，无法满足瓦斯高爆性和高腐蚀性介质下长期安全运作要求，给瓦斯综合利用带来不安全因素。WSD94F-Q瓦斯阀，是根据瓦斯的特性和公司多年生产阀门的经验，开发出的新型、防静电、防腐蚀的瓦斯阀，已在全国多家大型矿业集团的几十家瓦斯电厂和瓦斯抽排系统中应用，安全可靠、备受好评。

　　煤安防爆电动蝶阀WSD94F-10Q瓦斯阀 矿用电动瓦斯蝶阀 特点：

　　1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、

　　90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

　　2、电动蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。 调节性能好。

　　3、电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

　　4、电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

　5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。煤安防爆电动蝶阀WSD94F-10Q瓦斯阀 矿用电动瓦斯蝶阀

矿用瓦斯电动蝶阀 执行规范和标准

　　瓦斯阀和控制箱的设计、生产、检验应符合（不限于）下列标准：

　　——Q/320421JLM001-2011《煤矿用隔爆型阀门电动装置技术条件》 ——GB/T 12224-2005 《钢制阀门 一般要求》

　　——GB/T 12221-2005 《金属阀门 结构长度》 ——GB 12238-2008 《法兰和对夹连接弹性密封蝶阀》

　　——JB/T 8527-1997 《金属密封蝶阀》 ——GB/T 12227-2005 《通用阀门 球墨铸铁件技术条件》

　　——GB/T 12229-2005 《通用阀门 碳素钢铸铁件技术条件》 ——GB/T 26480-2011 《阀门的检验与试验》

　　——GB/T 《工业阀门 压力试验》 ——GB/T 7928-1999 《通用阀门 供货要求》

　　——GB12220-89 《通用阀门标志》 —GB3836.1-2010 《爆炸性气体环境用电气设备第1部分：通用要求》

　　——GB3836.2-2010 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB3836.3-2010 《爆炸性气体环境用电气设备第3部分：增安型“e”》

　　——GB/T24922-2010 《隔爆型阀门电动装置技术条件》 ——Q/320421JLM002-2011 《煤矿用隔爆型阀门电动装置控制箱》

　　——Q/320421JLM005-2011 《煤矿用隔爆型阀门电动装置控制箱》

　　五、矿用配套电动装置（瓦斯阀门厂家提供型号与选用阀门配套）

　　5.1适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。

　　5.2额定工作电压：AC660V或AC380V 5.3额定电源频率：50Hz

　　5.4额定控制电流：≤10A 5.5信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）

　　5.6环境温度：-20~+40℃ 5.7防爆标志：Ex dI Mb 5.8防护等级：IP68
