HM-II型 矿用猴车索道 活动式抱索器

矿用索道主要由驱动装置，尾轮及张紧装置、乘人部分、钢丝绳、托（压）轮部分、电控部分及综合保护装置组成。

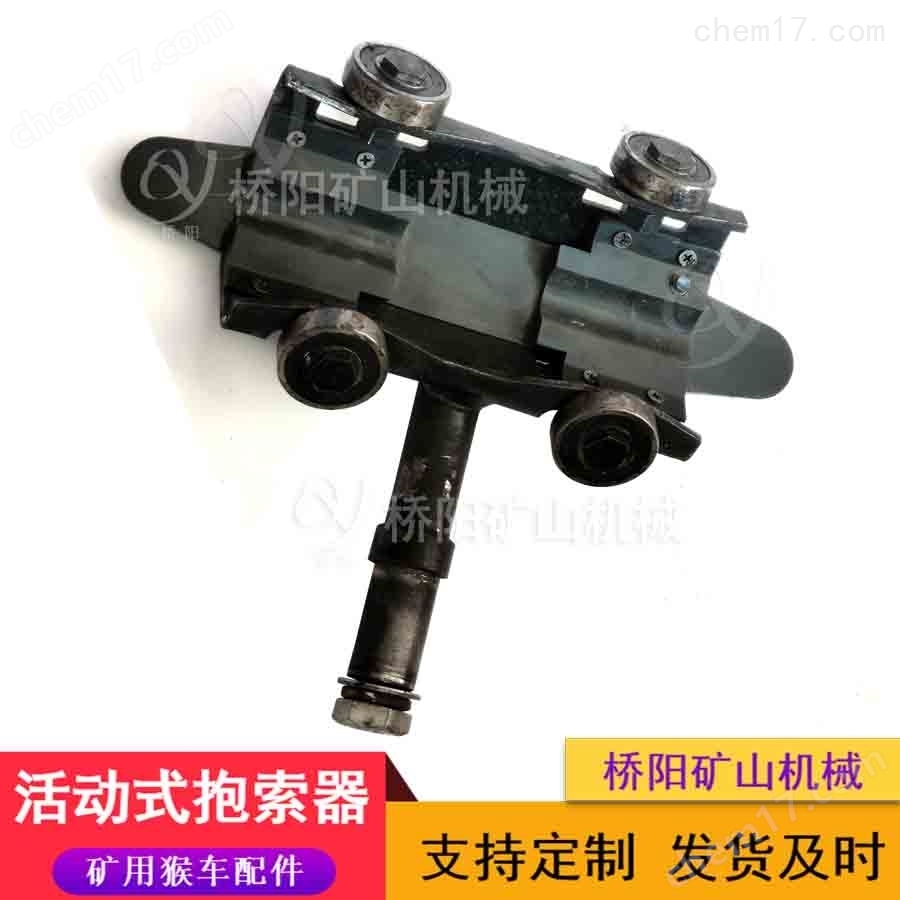

矿用猴车索道 活动式抱索器

抱索器分为：固定式、活动卡钳式、活动摩擦式、可摘挂式抱索器、水平拐弯式。通常情况下常采用固定抱索器，该款抱索器即能满足自身与钢丝绳之间足够的压紧力，又能保持两者之间有一定的弹性余量。

带动力活动式抱索器，包括吊椅连杆、瓦片主体、导向翼、滚轮轴承组或从动轮组、动力驱动轮组，锁固螺栓与吊椅连杆通过螺栓连接，瓦片主体与橡胶衬块通过过渡紧配合连接，瓦片主体与动力驱动装置通过螺栓紧固连接，动力驱动装置与动力驱动轮组为传动连接，瓦片主体与轴承轴螺纹连接，轴承轴与滚轮轴承组或从动轮组的内孔过盈紧配合，导向翼与瓦片主体固定连接。

既能让乘人在低速甚至静止状态上下车，滑入牵引钢丝绳一起运行，又能实现各种坡度拐弯，乘坐比较平稳、舒适，有效地避免牵引钢丝绳脱离压绳轮组。

活动式抱索器的特征在于：瓦片主体与橡胶衬块通过过渡紧配合连接为内嵌式倒钩过渡配合，在瓦片主体内侧嵌入宽大橡胶衬块。滚轮轴承组或从动轮组为：瓦片主体背面前端两侧各设有一个滚轮轴承，组成滚轮轴承组。

矿用猴车索道 活动式抱索器

动力驱动轮组为：瓦片主体背面后端两侧各设有一个镶嵌高分子轮衬的驱动轮，组成动力驱动轮组。导向翼为：瓦片主体前后两端设导向翼，该导向翼设计为一定的倾斜度，表面光滑、圆整。
