产品简介
详细介绍
一、简介：
H46H法兰式双瓣止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点 。结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；阀瓣关闭快速，水锤压力小；水平管道或垂直管道均可使用，安装方便。
二、特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
三、技术参数：
产品名称：H46H法兰式双瓣止回阀
所属分类：止回阀系列
产品材料：WCB、CF3、CF8、CF3M、CF8M
产品规格：DN50~1200、PN10~420
四、主要外形及连接尺寸:
压力级 | 口径 | 尺寸（mm) | 重量 | 配管法兰（供参考） | |||||||||
NPS | DN | L | D | D3 | D2 | 螺栓孔中 | 螺栓 | 累栓直径 | 螺栓长度L1 | ||||
in | mm | RF | RJ | ||||||||||
Class 150 | 2 | 50 | 60 | 103 | 56 | 51 | 2 | 120.5 | 4 | 5/8 | M16 | 140 | 155 |
2 1/2 | 65 | 67 | 122 | 73 | 65 | 3 | 139.5 | 4 | 5/8 | M16 | 150 | 165 | |
3 | 80 | 73 | 135 | 88 | 80 | 4 | 152.5 | 4 | 5/8 | M16 | 160 | 175 | |
4 | 100 | 73 | 173 | 108 | 102 | 6 | 190.5 | 8 | 5/8 | M16 | 170 | 185 | |
5 | 125 | 86 | 195 | 132 | 127 | 8 | 216.5 | 8 | 3/4 | M20 | 190 | 205 | |
6 | 150 | 98 | 220 | 160 | 152 | 13 | 241.5 | 8 | 3/4 | M20 | 205 | 220 | |
8 | 200 | 127 | 277 | 210 | 203 | 25 | 298.5 | 8 | 3/4 | M20 | 240 | 255 | |
10 | 250 | 146 | 337 | 366 | 254 | 39 | 362.0 | 12 | 7/8 | M24 | 270 | 285 | |

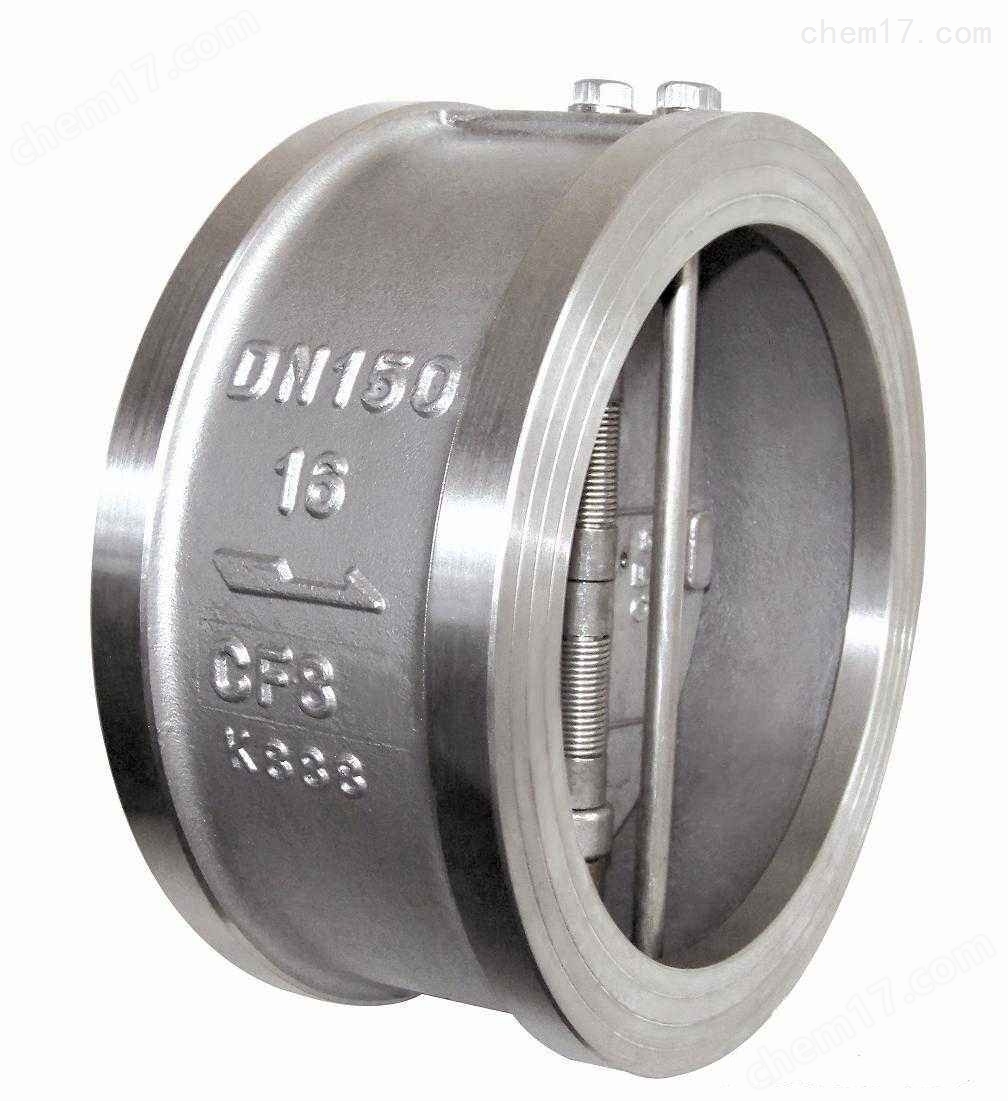

五、实物图：
