| 产地类别 | 国产 | 产品种类 | 电磁 |
|---|---|---|---|
| 价格区间 | 面议 | 介质分类 | 液体 |
| 应用领域 | 环保,食品,化工,石油,能源 |
产品简介
详细介绍
DN65污水流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。
主要特点:
压力损失小 无阻挡件，压损小，寿命长
精度高 精度可达±0.5%
流速 0.3~10m/s
双向 正反向流量均可测量
失电保护 EEPROM可保护设定参数和累计值
高清晰度LCD显示
阻尼功能 1～50秒可选响应时间
主要技术指标：
介质电导率： ＞5us/cm
电流输出： 4～20mA DC，负载电阻(0～750Ω)
脉冲输出/频率输出
报警输出 上下限报警输出
LCD显示： ％，瞬时，累计显示
规格： 10～1000mm
衬里： 氯丁橡胶，聚四氟乙烯，聚氨酯橡胶
电压：AC85~250 45~63Hz；DC 16V~36V
介质温度：T1≤120℃，T2≤180℃
工作压力： ≤2.5MPa
环境温度： –10～+55℃
测量原理是基于法拉第电磁感应定律。流量计的测量管是内衬 缘材料的非导磁合短管。两只电沿管径方向穿通管壁固定在测量管上。其电头与衬里内表面基本齐平。励磁线圈由双方波冲励磁时，将在与测量管轴线垂直的方向上产生磁通量密度为B的工作磁场。此时，如果具有定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电检出并通过电缆送转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv
式中：E---------------为电间的信号电压（v）
B-----------------磁通密度（T）
d------------------测量管内径（m）
v------------------平均流速（m/s）
式中k, d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdv可知，体积流量Q与信号电压E-成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
由E=KBdv可知，被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会响测量结果。于流动状态只要符合轴对称流动（如层流或紊流）就不会响测量结果的。因此说电磁流量计是中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分的可靠性。
DN65污水流量计在使用过程中接地很重要，因为电磁流量计的感应信号电压很小，所以流量计必须有良好的接地。一般流量计都配有接地环是为了通过液体接触建立液体接地，而且也起到保护内衬的作用。流量计可通过使用无内衬导电的管道法兰、接地环或接地电极实现接地。对于不同材质的管道，电磁流量计的接地方式也不一样。
1、安装在金属管道上
电磁流量计安装在金属管道上，安装时将金属管道与电磁流量计相连接，接地线再接入接地网，如图 1所示。
电磁流量计的接地方式图1
2、安装在非金属管道上衬里管道的接地方式主要有以下三种。
a.采用接地环

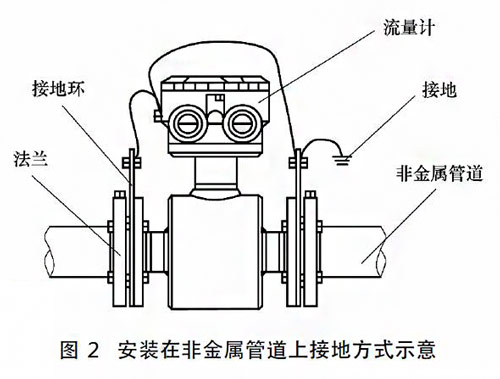

在有衬里的测量管两端法兰上，加装接地环( 或称“接液环”) ，如图2所示。装接地环是为了可靠地、稳定地将导电液体作为差动电势信号的基准点与转换器的信号连接起来，与液体之间形成相近或大致相等的电位。接地环材质一般和电极材质一致或相仿，保证耐腐蚀性。接地环形式多样，主要类型有三种，如图3所示，普通接地环类似一个带柄的孔板; 保护型接地环固定在法兰上，保护法兰面衬里不受损伤; 若介质磨损性较强，应选用带颈保护环保护衬里。
电磁流量计的接地方式图2
电磁流量计的接地方式图3
b.采用接地电极( 三电极)
在某些腐蚀性较强的场所，电磁流量计的电极材质使用钽、钛、铂金等贵重金属。若使用接地环方式接地，由于一般要求接地环材质和电极的相同，因此从成本上来说很不经济。为了节省费用，电磁流量计接地采用三电极方式，即在传感器测量管与测量电极成垂直的*点，另外加一个电极( 和测量电极材质、大小均相同) ，以起到接地效果。
3．虚拟接地
随着技术的发展，近年一种新的接地技术—虚拟接地被应用到电磁流量计上。通过提供流量转换器输入放大器和电路中的光电耦合器的隔离，使测量电路在液体的电势浮动，只有当流经流量传感器时，导电液体的流速产生感应电压。这种转换器信号的特殊处理允许流量计传感器接地即可满足其正常工作，减少了安装，也免去了额外增加接地环或第三电极的成本。
只要选择合适的电极材质和测量管衬里材质，电磁流量计就可以适应各种腐蚀性介质。目前各电磁流量计厂商都会提供自家产品对应的耐腐蚀材质选择表，在设计选型中，除了根据介质特性先行选择对应的电极和衬里材质外，也需要根据各家电磁流量计的特点确定其方案。同时安装时要根据实际情况采取不同的接地方式，以保证电磁流量计稳定地工作。
