DN32污水流量计

DN32污水流量计定期检查传感器电性能

1)粗略地丈量电极间电阻断开传感器与转换器间信号连线，用万用表丈量两电极与接地端的电阻值，是否在制造厂规定值范围内.且所测得两值大体相。记录下丈量的电阻值，此值对今后判别传感器毛病原因(如堆积层是导电的仍是绝缘的)是有用的。

2)查看电极绝缘电阻传感器放空液体，擦净内壁，待*枯燥后用兆欧计丈量两电极和接地端子间的电阻。

3)查看激磁线圈绝缘电阻卸下传感器激磁线圈端子与转换器间连线，.用兆欧计丈量线圈的绝缘电阻。

产品特点

1. 测量不受流体密度、粘度、温度、压力和导电率变化的影响。

2. 测量管内无阻流部件，无压损，直管段要求低。对浆液测量有较好的适应性。

3. 合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。

4. 全数字量数量，抗*力强，测量可靠，精度高，流量测量范围可达150:1

5. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

6. 采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波砺磁，提高了流量测量的稳定性，功耗低。

7. 采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

8. 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

9. 在现场可根据用户实际需要在线修改量程。

10. 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

11. 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

12. 具有RS485、 RS232、Hart和Modbus Profibus-DP等数字通讯信号输出（选配）。

13. 具有自检与自诊自诊断功能。

14. 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

15. 内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟，可记录16次掉电时间（选配）

16. 红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

技术参数

流量计结构与磁场分布仿真

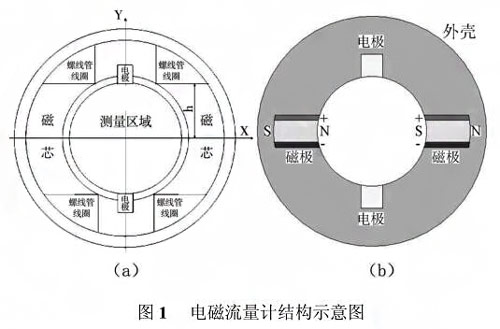

集流型电磁流量计是广泛用于石油井下测量,其在流量计外壳内镶嵌有两个发射磁极和两个接收电极。由于在电磁传感器底部安装有伞式集流器,当流量计位于测点后,使集流器张开,以封堵套管和测井仪器之间流体的流动通道,迫使流体全部或绝大部分流经电磁传感器的测量区域,并经上出液口重新流回井筒,井下集流式流量计截面结构如图1中(a)所示。

集流型电磁流量计 ANSYS仿真模型如图1中(b)所示。图中,电磁流量计内部水平方向有两个磁极,垂直方向有两个电极;磁极由磁芯和线圈两部分组成,即在每个磁极磁芯的外侧均包裹一层线圈,用来产生交变磁场。仿真时,传感器磁极磁芯的长度为8mm、宽度为4mm,材料为导磁性铁

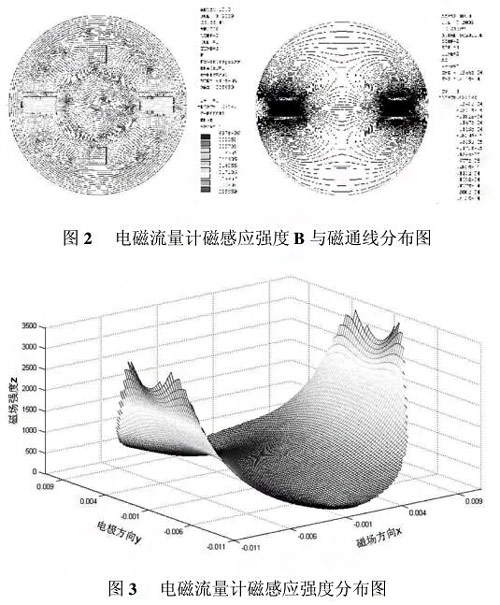

芯;磁芯外层包裹线圈的厚度为1mm,材料为铜电极的长度和宽度均为4mm,材料为不锈钢螺线管线圈电流加载后,左边磁极外侧为S极,内侧为N极;右边磁极外侧为N极,内侧为S极。采用magnol命令对上述外流式电磁流量计磁场分布问题进行静态求解,得到磁感应强度B分布和2D磁通线分布,分别如图2中的(a)和(b)所示。可以看出,在传感器管道内磁场分布较均匀,在靠近磁极表面区域磁力线密集,表示该部分测量灵敏度较高。为了更清晰的了解流量计内部磁感应场的分布情况,建立电磁流量计测量区域的磁感应强度分布场,如图3所示,从仿真磁感应分布图中可以清楚的获得各部分的磁感应强度大小。

管道内含磁性物质时电磁流量计磁场分布仿真

为了考察流体中含有的磁性物质时,对电磁流量计磁场分布的影响, ANSYS仿真模型如图4所示的模型。图中,在传感器管道测量区域内设置直径磁性球体,并设定磁性球体的相对磁导率为:u=10。

对线圈施加载激励电流,并采用esle命令对ANSYS模型进行网格剖分,采用magsolv命令对该含磁性物质时电磁流量计磁场分布问题进行

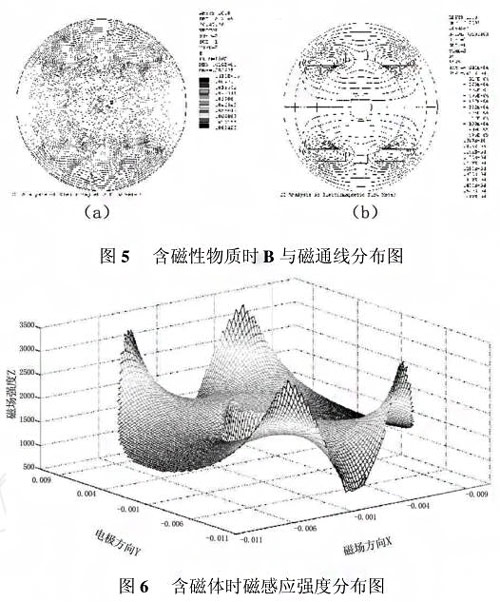

静态求解,得到了磁感应强度B分布和2D磁通线分布,如图5中(a)和(b)所示。

从图5可以看出,磁性物质流经传感器管道测量区域时,磁性物质附近的磁场发生了变化,进而影响测量磁场的整体分布特性。也就是说,流体中的磁性物质同样会对集流型电磁流量计的测量造成影响。将仿真结果数值化显示其分布图如图6所示,从仿真结果可以看出,流体中含有磁物质时这部分磁感应强度是増大的,是影响整个空间的磁感应强度分布的。

DN32污水流量计怎么效验?

①实验校验与现场校验的差异。在实验室对流量显示表面进行校验同在现场对同类型表面进行检查校验有很大不同。首要，意图性与现场检查校验不同，现场校验多数以查找毛病和核对主要丈量成果的准确性为意图，所以运用的仪器较简略，校验项目往往不行齐全，而工作环境也往往偏离参比条件且相差甚远。

②用户的校验与制造厂的校验的差异。由于可编程流量二次表的通用性强，表面在出厂校验时，由于被查验的表面同何种流量传感器、变送器配用合同上一般均未作阐明，用来丈量何种流体也不清楚，流体工况更是不了解，因此查验只能按企业制定的《查验办法》或《校验办法》进行。而用户对被检定的表面进行检定，一般都已确认运用对象，即配用的流量传感器、变送器已确认，所丈量的流体类型已明晰，传感器、变送器丈量规模和流体工况也已清楚，历以被检表面在校验前就可按详细的运用条件进行组态，进行有的放矢的校验。

口径与流量选择

零点榆查和调整

　　外表投入运转前，通电后在传感器停止状态下调整零点。投入运转后亦要依据液体运用条件定时停流作零点查看;特别对堆积、易污染电极，含有固相的非清洁液，在运转初期应多作查看，以取得经验确认正常查看周期。交流激磁方法的EMF与矩形波激磁比较，更易发生零点漂移，因而更要留意查看和调整。

　　举两个堆积层发生毛病的运用失误的比如。一为石油钻探固井工程中，灌注水泥浆的流量和总量是重要工艺参数，经常用高压EMF。外表间歇运用，用毕后以清水冲洗传感器丈量管，其他时刻是空管。因为清洗不*，丈量管内壁残留水泥浆固化成薄层，近二个月积累构成绝缘层，包覆了整个电极外表，导致运转不正常到不能工作。另一为电解切削工艺试验装置上，用EMF操控饱和食盐水流量，间隙运用一段时期后发现流量信号渐渐减弱，2个月后信号为零。原因是电解切削过程中氧化铁堆积管壁，构成短路所造成的。铲除层积层当即恢复正常。
