亚德客超薄气缸介绍，AIRTAC紧凑型气缸规格图片

折叠组成部分
1)缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
2)端盖
端盖上设有进排气通口，油的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
CQ2系列薄型气缸
CQ2系列薄型气缸
3)活塞
活塞是薄型气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
4)活塞杆
活塞杆是薄型气缸中zui重要的受力零件。通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以防腐蚀，并提高密封圈的耐磨性。
5)密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
薄型气缸的应用域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
折叠编辑本段技术参数
1.在薄型气缸CQS、CQ2系列上安装内置导杆;
2.不回转精度±2°;
3.耐横向负载2~4倍(与CQ系列相比);
4.可直接安装负载;
5.安装尺寸与CQS、CQ2系列有互换性;
6.可安装磁性开关;

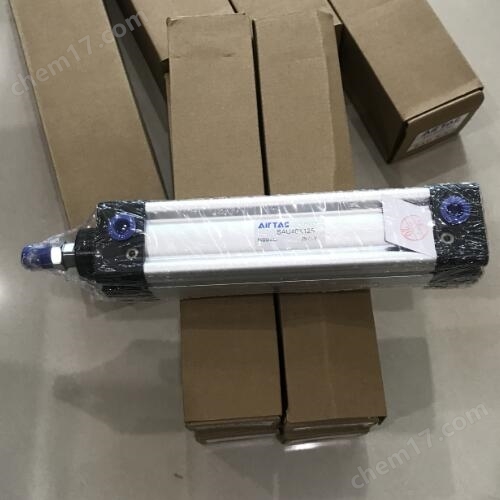

亚德客超薄气缸介绍，AIRTAC紧凑型气缸规格图片
