蒸汽流量表选型参数：从古至今，人们对蒸汽的使用与研究从未停止脚步。自从瓦特发明了di一台蒸汽机以后，催动了di一次工业革命的兴起，火车、汽车、轮船、机械化的工厂开始出现。蒸汽的出现给人类带来了巨大的变化。而如今，蒸汽锅炉在人们的生活中发挥着重要作用。如沐浴，饮食，工业等行业应用都需要蒸汽锅炉。蒸汽是生活、工业*的，那么如何来选择一套计量精准、客户满意的蒸汽流量表呢？

       蒸汽流量表-江苏鼎升仪表有限公司

        公司宗旨：以工匠之心，铸造好仪表！！！

从古至今，人们对蒸汽的使用与研究从未停止脚步。自从瓦特发明了di一台蒸汽机以后，催动了di一次工业革命的兴起，火车、汽车、轮船、机械化的工厂开始出现。蒸汽的出现给人类带来了巨大的变化。而如今，蒸汽锅炉在人们的生活中发挥着重要作用。如沐浴，饮食，工业等行业应用都需要蒸汽锅炉。

蒸汽是生活、工业*的，那么如何来选择一套计量精准、客户满意的蒸汽流量表呢？

鼎升仪表有以下建议：

1、客户需要提供现场所测蒸汽的基本参数，如压力、流量范围、温度、口径、供电方式、连接方式。

2、客户需要了解现场工况是否良好，有无干扰。

3、客户自身对所测的蒸汽流量表有何要求：精度、材质、显示、温压补偿等。

4、蒸汽流量表一整套配套仪器：流量计，流量积算仪、压力变送器、温度变送器，配件（针型阀、弯管），这些客户可按需购买。如下图：

只有把上述的几点提供完整，我们才能为客户更精准的选型，下面鼎升就详细介绍这套蒸汽流量表。

一、蒸汽流量表对流量计的选型：

1、涡街流量计（现场工况良好的情况下选用）：

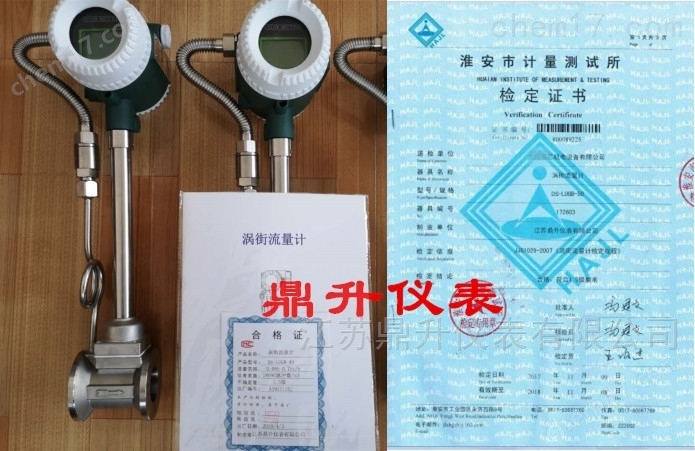

DS-WYLUGB涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气、天然气等多种介质。是一种比较*进、理想的流量仪表。涡街流量计有智能一体式脉冲无显示、智能一体式带显示输出、智能一体式带温压补偿、智能一体插入式的，解决顾客多种现场工况。

工作原理：

当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。流量计算式为：

K=f/q

式中：K ——流量仪表系数l/m³

f——旋涡频率 Hz

q——体积流量m³/s

流量计的仪表系数在一定的结构参数和规定的雷诺数范围内与流体的温度、压力、组分和物性（密度、粘度）无关。

特点：

·结构简单而牢固，无可动部，可靠性高，长期运行十分可靠 。

·安装简单，维护十分方便。

·检测传感器不直接接触被测介质，性能稳定，寿命长。

·输出是与流量成正比的脉冲信号，无零点飘移，精度高。

·测量范围宽，量程比可达1：20。

·压力损失较小，运行费用低，更具节能意义。

·在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

2、孔板流量计（现场工况有干扰、震动先选用）：

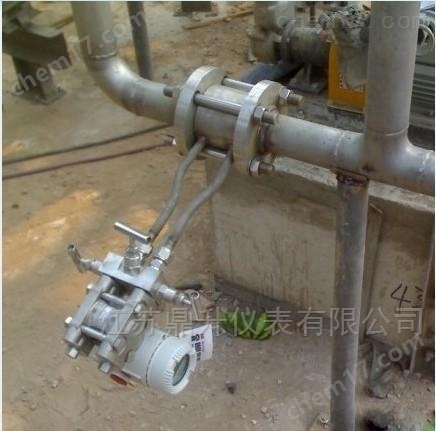

DS-WYJLZZKB系列一体化孔板流量计用途：可广泛应用于石油、炼化、化工、天然气、冶金、电力、制药等领域中，各种液体、气体、天然气及蒸汽流量的测量和计量。变送器输出的模拟信号或数字信号可与计算机联网，也可输送给各种流量仪，实现远程流量显示或控制。

测量原理：

节流装置测量流量的原理是依据著名的伯努力流体力学原理。如图（1）所示在管道中安放一只节流件，有流体流过节流件时，会在节流件两侧产生一个压力差（差压P），这时的流量与差压的平方根成正比，即：
体积流量：
式中：A：常数 C：流出系数
     β：直径比（= d / D）d：节流件孔径（mm）
     ε：可膨胀性系数  △P：节流件前后的差压（Pa）
     ρ：工况下流体密度（kg/m³）





二、流量积算仪：

DS-SB-2100就是适应了上述要求的产品，它不仅具备传统的质量计量，同时增加了热量计量、热差量计量、断电记忆、密码设置、定量输出、定时打印和通讯联网等，产品分数码管显示（SB-2000系列）和液晶显示（SB-2100系列），在接线上可直接与各种流量计配套，而且操作简易。

工作原理：

定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器将流量信号传给定量积算控制仪并开始计量，当流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。定量控制系统示意图流量定量控制仪工作原理根据脉冲（电流）输出的流量传感器计算公式 Q=N/K式中 Q --------累积流量（单位升）N-------- 流量信号脉冲数（次）K- ------ 仪表常数（次/升）将仪表常数置入控制仪内，控制仪根据设定值自动计算出其对应的脉冲数（电流），控制仪启动时改变内置的继电器状态，使得控制阀开启，控制仪对来自传感器的脉冲（电流）信号进行计数，到达设定量时恢复继电器的原始状态，控制阀将关闭，从而实现对管道内流量的定量（批量）控制3、实现的功能：

·可外接启动、停止、清零按扭。 ·可同时控制阀及泵的开启。·可设置8个常用量。·断电，重新启动后按之前定量值继续定量。·可查询定量次数，定量量值，定量时间。·安装微型打印机可以打印定量数据。·全中文液晶显示，操作简单方便。·可安装大小阀控制定量，精度更精确。以上特点是其他定量控制器无法同时实现的，定量控制仪*配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。



三、压力变送器：

DS-WYLPZ智能型压力变送器采用高性能的感压芯片，配合*进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品具有HART通讯，具有通讯和自诊断功能，用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。

技术指标：

供电电压：12～36VDC（一般24VDC）
输出信号：负载电阻：0～750Ω（一般采用250Ω，见负载特性图）
精度：±0.5%FS，可选±0.25%FS
两线制工作方式：4～20mA 两线制 或 1～5V、0～5V、0～10V、1～10V 三线制
线性化处理，线性化精度优于0.25%FS;
采用316L不锈钢隔离膜片，抗腐蚀性强;
稳定性：年漂移量≤0.25%FS;
测量范围大：0～5kPa及以上;负量程可以定制
按传感器满量程标定。现场使用，无需标准源可修改变送器量程（通过液晶显示模块按键调节）；
可进行温度补偿，-20~70℃整机精度优于 0.5%（加传感器）；
在没有液晶显示模块的情况下，通过主板按键“S”和“Z”也可实现PV 清零和有源量程修正；
具有小信号切除及清零功能；
工作温度：-25～80℃
防护等级：IP67
环境温度影响：0.15%FS/10K
防爆等级：a. 本安型iaⅡCT6仅限防爆型产品
          b. 隔爆型dⅡBT4仅限防爆型产品
被测介质： 液体、气体、蒸汽
测量范围： a. 非隔离式 0～500Pa 至 0～3kPa
        b. 隔离式 0～3kPa 至 0～60MPa 特殊100MPa
过压极限：标定液位值的2倍
外磁场强度：≤400A/m



四、温度变送器：

DS-WYSBWZ温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，RS485数字信号输出。

工作原理：

温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号输出。温度变送器将温度变量转换为可传送的标准化输出信号，将被测主回路交流电流转换成恒流环标准信号，连续输送到接收装置。



五、蒸汽流量表小结：

以上是鼎升仪表对蒸汽流量表选型做出的详细说明，只要按照鼎升提出的几点建议，没有用不精准的流量计，只有不会选型的业务员。

江苏鼎升仪表有限公司是国内重点测控工程成套单位，专业从事流量仪表，液位仪表，数显控制仪表研发生产企业，产品技术源于德国美国，按照标准设计生产出了气体，液体计量仪表。产品广泛应用于石油、化工、环保、冶金、电力、交通、食品、医药、军工、科研等各种行业的贸易结算和计量。
