6630E-LCR电表 6630E_LCR测试仪-苏州赛秘尔电子科技有限公司

参考价	￥5000
订货量	1

产品简介

外形尺寸	336x147x340mm	应用领域	电子
重量	3kg

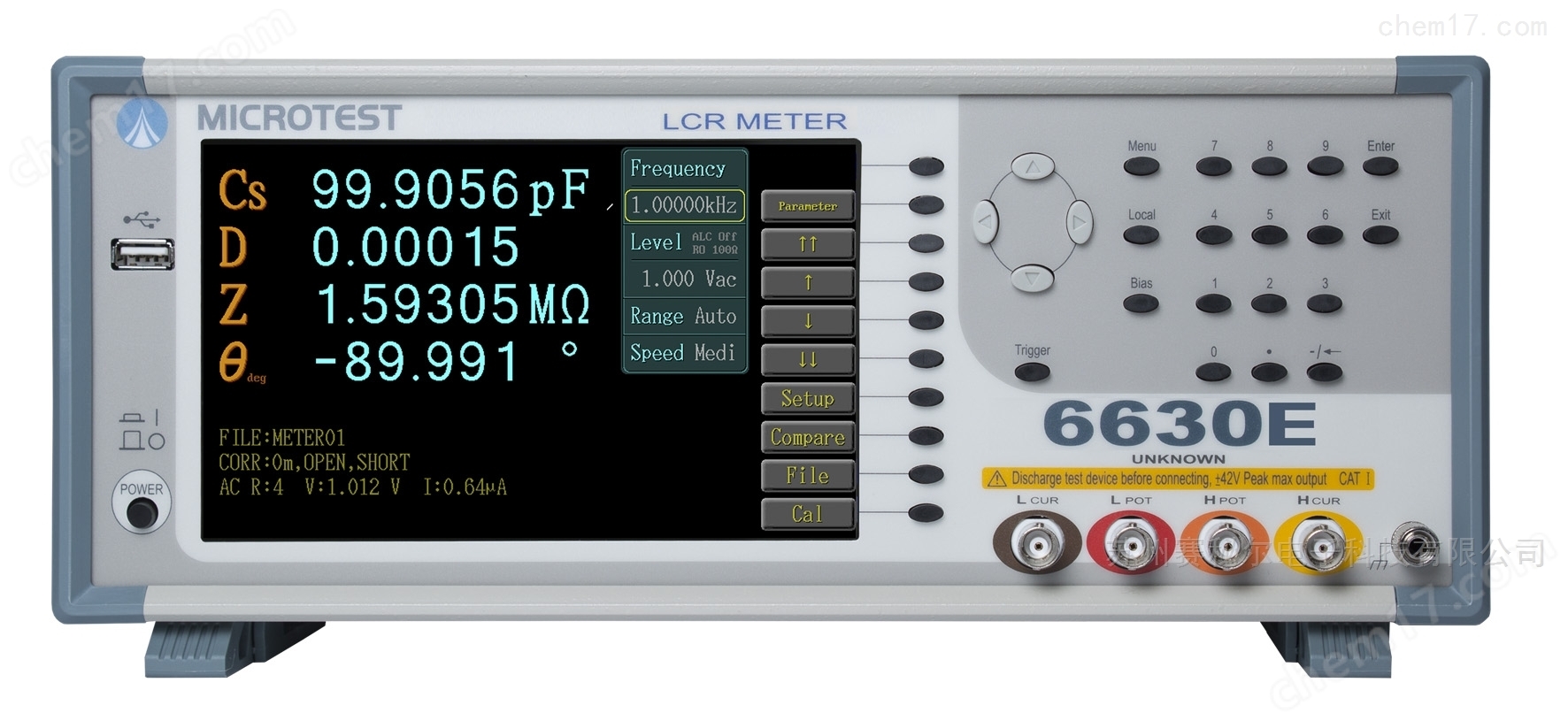

LCR电表 6630E 經濟型 LCR Meter，測試頻率範圍為AC 10Hz-10MHz, 可以進行交流信號的LCR測試，測試頻率和測試級別可進行連續變化的階段測量。可在不同測試、模式條件下、進行高速地連續測試，並支援RS232、USB 和 GPIB PC 連線能力（ LAN 預留）。

LCR电表 6630E規格


測試頻率	6630E-10	10Hz ~ 10MHz
	小分辨率	100mHz, 6位元頻率輸入
	準確度	7 ppm±100mHz
基本測量準確度	± 0.08%
AC 量測	測試信號電壓範圍	10mV - 2Vrms
	電壓小分辨率	1mV
	準確度	ALC ON：6％ * 設定電壓 ±2mV ALC OFF：10％ * 設定電壓 ±2mV
	測試信號電流範圍	200µA - 20mArms
	電流小分辨率	10µA
	準確度	ALC ON：6％ * 設定電流 ± 20µA ALC OFF：10％ * 設定電流 ± 20µA
測量時間 (快)	< 3ms
輸出阻抗	可切換25Ω、100Ω (標稱值)
測試參數	\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、 Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻)
測量模式	Meter 模式、多步列表
校準功能	開路、短路、負載
等效電路	串聯、並聯
多步列表測試	50組多步測試設定（每組15個測試步驟）
PC LINK/CPK報表環境	選購
內部儲存記憶體	100組LCR儀器設定文件
外部USB記憶體	LCR儀器設定文件、BMP圖像、測試數據
介面	I/O 介面	Handler
	串列通訊介面	USB、RS232
	並行通訊介面	GPIB
顯示器	7.0”TFT, 800x480 彩色螢幕
操作環境	溫度: 10℃ ～ 40℃, 濕度: ≦80%RH
電源要求	電壓	90V ～ 264Vac
電源要求	頻率	47Hz ~ 63Hz
功耗	低功耗設計：大30W (標稱值)
體積 (WHD)	336x147x340 mm
重量	超輕量設計：3 kg

LCR电表 6630E參數量測範圍

應用範圍
