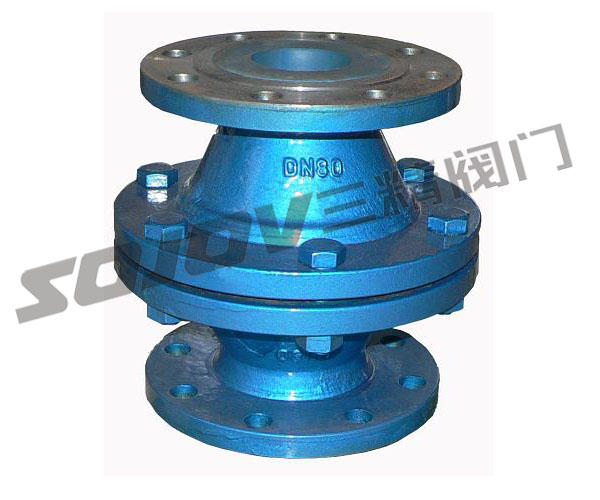

GZW-1 管道阻火器
管道阻火器 型号 ：GZW-I | 管道阻火器 公称通径：20MM-200MM | 管道阻火器 使用压力：0.6MPA -1.6MPA |
管道阻火器 连接方式：法兰连接 | 管道阻火器 形式：自动 | 管道阻火器 主要功能：防止管道产生负压 |
管道阻火器 使用介质：煤油、柴油、甲笨 | 管道阻火器 材质： 铸钢 不锈钢 | 管道阻火器 标准：机械部标准或定做非标 |
管道阻火器概述：
GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。
阻火器经中国科学技术大学与*部天津消防科学研究所联合测试，其性能*符合GB13347-92《石油气体
管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采
用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
管道阻火器性能及特点：
阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。
阻火器易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
管道阻火器适用范围：
阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输
送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤
矿瓦斯排放系统。
管道阻火器零部件材料：
阀体材料 | 碳钢WCB、不锈钢304、316、 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度℃ | ≤480 |
公称压力（MPa） | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
管道阻火器 国标法兰连接外形尺寸： GB、JB
规格 | 安装尺寸（mm） | ||||
D | K | DL | H | N-d | |
DN20 | Ø105 | Ø75 | Ø130 | 160 | 4×14 |
DN25 | Ø115 | Ø85 | Ø135 | 160 | 4×14 |
DN32 | Ø135 | Ø100 | Ø155 | 180 | 4×18 |
DN40 | Ø145 | Ø110 | Ø170 | 200 | 4×18 |
DN50 | Ø160 | Ø125 | Ø195 | 220 | 4×18 |
DN65 | Ø180 | Ø145 | Ø220 | 220 | 4×18 |
DN80 | Ø195 | Ø160 | Ø250 | 250 | 8×18 |
DN100 | Ø215 | Ø180 | Ø295 | 260 | 8×18 |
DN125 | Ø245 | Ø210 | Ø360 | 300 | 8×18 |
DN150 | Ø280 | Ø240 | Ø430 | 360 | 8×22 |
DN200 | Ø335 | Ø295 | Ø520 | 420 | 12×22 |
管道阻火器 美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
规格 | 安装尺寸（mm） | ||||
D | K | DL | H | N-d | |
3/4" | 98 | 70 | Ø130 | 160 | 4×15 |
1 | 108 | 79.5 | Ø135 | 160 | 4×15 |
1-1/4" | 117 | 89 | Ø155 | 180 | 4×15 |
1-1/2" | 127 | 98.5 | Ø170 | 200 | 4×15 |
2" | 152 | 120.5 | Ø195 | 220 | 4×19 |
2-1/2" | 178 | 139.5 | Ø220 | 220 | 4×19 |
3" | 190 | 152.5 | Ø250 | 250 | 4×19 |
4" | 229 | 190.5 | Ø295 | 260 | 8×19 |
5" | 254 | 216 | Ø360 | 300 | 8×22 |
6" | 279 | 241.5 | Ø430 | 360 | 8×22 |
8" | 343 | 298.5 | Ø520 | 420 | 8×22 |
三精阀门公司订货须知：
一 、① GZW管道阻火器 产品 名称与型号②GZW管道阻火器口径③GZW管道阻火器是否带附件以便我们的为您正确选型④GZW管道阻火器的使用压力⑤GZW管道阻火器 的使用介质的温度。二、若已经由设计单位选定三精公司的GZW管道阻火器型号，请按GZW管道阻火器 型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核。感谢您访问我们的【http://www.cnsanjing.com.cn/三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
