VX222AZ2AXB 使用参数

マイリストに追加

|直動形2ポートソレノイドバルブ VX2

	?空気?中真空?水?油?蒸気（温水も可） ?流量20％UP※ ?高さ寸法10％Down※ ?質量30％Down※ ?ボディ材質：Al、樹脂、C37、 SUS ?ワンタッチ管継手付（樹脂ボディ）を用意。 　※当社従来品比較。 ?マニホールド型式：VVX21，VVX22，VVX23

ダウンロードCAD 自己宣言書 カタログPDF(7.4MB)

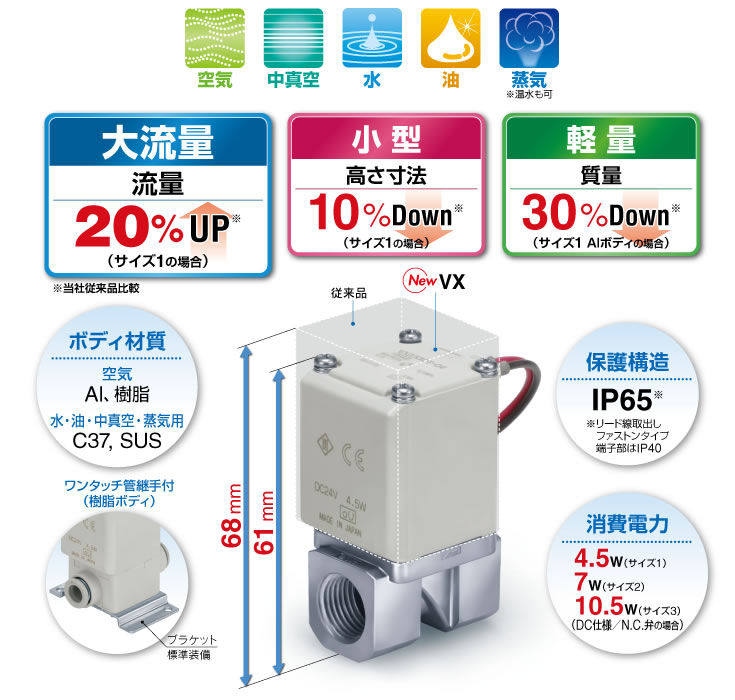

■大流量?小型?軽量

ボディ材質：Al、樹脂（空気）、C37, SUS（水?油?中真空?蒸気用）

保護構造：IP65（リード線取出し平形ターミナルタイプ端子部はIP40）

消費電力：4.5W（サイズ1）、7W（サイズ2）、10.5W（サイズ3）（DC仕様／N.C.弁の場合）

配管バリエーション：ねじ配管、ワンタッチ管継手

全波整流器タイプ（AC仕様：絶縁種別 B種／H種）

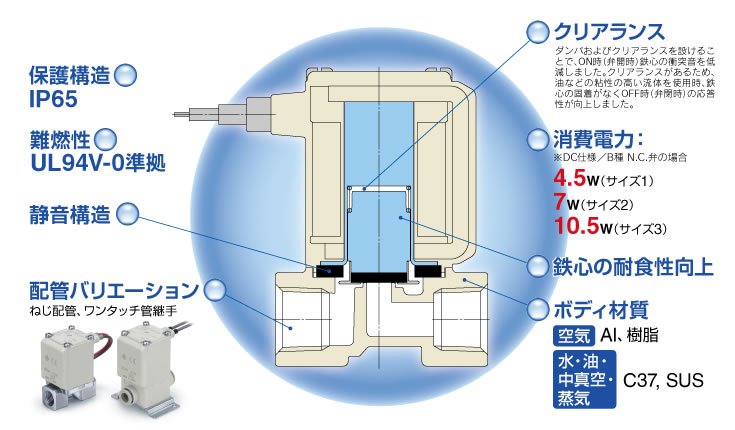

?耐久性向上

特殊構造により寿命向上（従来クマトリコイル比較）

?OFF応答性向上

特殊構造により油など粘性の高い流体で使用時のOFF応答性を向上

?うなり音低減

全波整流によってDC化することにより、うなり音を低減

?*構造

特殊構造により作動時の金属音を低減

?皮相電力低減 ※B種／N.C.弁の場合

0VA→7VA（サイズ1）　　20VA→9.5VA（サイズ2）　　32VA→12VA（サイズ3）

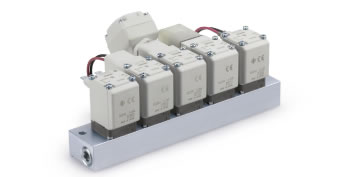

マニホールド

材質：ボディ／PPS?ベース／Al?シール／NBR, FKM

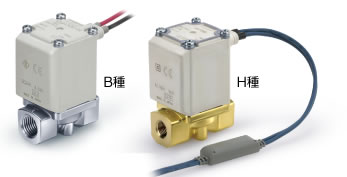

ソレノイドコイル種類

?絶縁種別 B種?H種
?使用流体温度 　
　B種／max.60℃　H種／max.183℃

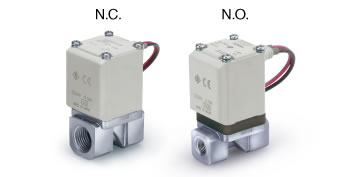

弁形式

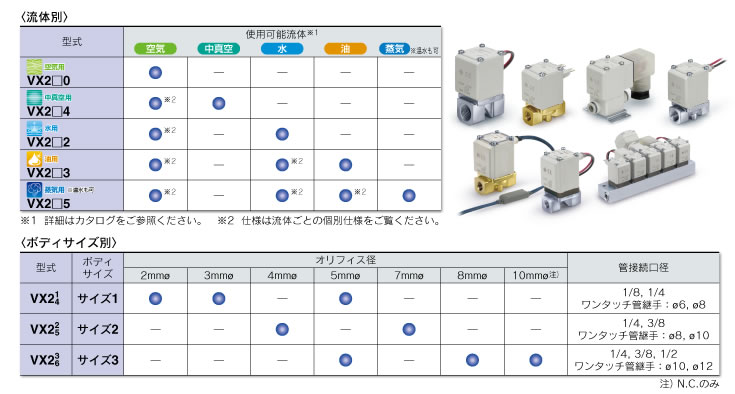

■バリエーション
