浪涌（冲击）抗扰度试验|IEC 61000-4-5|GB/T 17626.5标准总结及重点分析

来源：苏州昊测电子科技有限公司 2013年08月01日 15:29

浪涌（冲击）抗扰度试验|IEC 61000-4-5|GB/T 17626.5标准总结及重点分析

1.1浪涌的起因：

电力系统的开关瞬态：

a）主要的电力系统切换骚扰，例如电容器组的切换；

b ）配电系统中较小的局部开关动作或负载变化；

C）与开关器件（如晶闸管）相关联的谐振现象；

d）各种系统故障，例如设备组合对接地系统的短路和电弧故障。

雷电瞬态：

a）直接雷，它击于外部（户外）电路，注入的大电流流过接地电阻或外部电路阻抗而产生电压；

b ）间接雷（即云层之间或云层中的雷击或击于附近物体的雷击产生的电磁场），它在建筑物内、外导体上产生的感应电压和电流；

C）附近直接对地放电的雷电电流，当它耦合到设备组合接地系统的公共接地路径时产生感应电压。

当雷电保护装置动作时，电压和电流可能发生迅速变化，并可能耦合到内部电路。

1.2 浪涌抗扰度试验目的：

浪涌抗扰度试验目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。

1.3 浪涌抗扰度试验标准：

浪涌（冲击）抗扰度试验所采用的国家标准为：GB/T17626.5-2008《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》它等同于标准：IEC61000-4-5:2005

标准中描述了两种不同的波形发生器，一种是（电压波形：1.2/50us，电流波形：8/20us）组合波发生器，另一种是符合电信联盟委员会的要求（电压波形：10/700us，电流波形：5/320us）组合波发生器。

1.4 浪涌抗扰度试验等级：

等级

开路试验电压（±10﹪）

0.5

1.0

2.0

4.0

特定

注：“X”可以是高于、低于或在其他等级之间的任何等级，该等级可以在产品标准中规定。

标准规定：标准等级线与地（共模）的电压是线与线（差模）的电压2倍。

1.5 耦合/去耦网络的选择方法

1.6 试验配置：

EUT和耦合/去耦网络之间的电源线长度不应超过2m.

除非相关产品标准规定，施加在直流电源端和互联线上的浪涌脉冲次数应为正、负极性各5次；对交流电流端口，应分别在0°、90°、180°、270°相位施加正、负极性各5次的浪涌脉冲，连续脉冲间的时间间隔1分钟或更短。

如果重复率1/min更快的试验使EUT发生故障，而按1/min重复率进行测试时，EUT却正常工作，则使用1/min的重复率进行测试。

实验室的气候条件应该在EUT和试验仪器各自的制造商规定的设备正常工作范围内，如果相对湿度很高，以至于在EUT和试验仪器上产生凝雾，则不应进行试验。

1.7 浪涌抗扰度实验结果：

a）在制造商、委托方或购买方规定的限值内性能正常

b）功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；

c）功能或性能暂时丧失或降低，但需操作人员干预才能恢复；

d）因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。

雷击浪涌发生器产品:

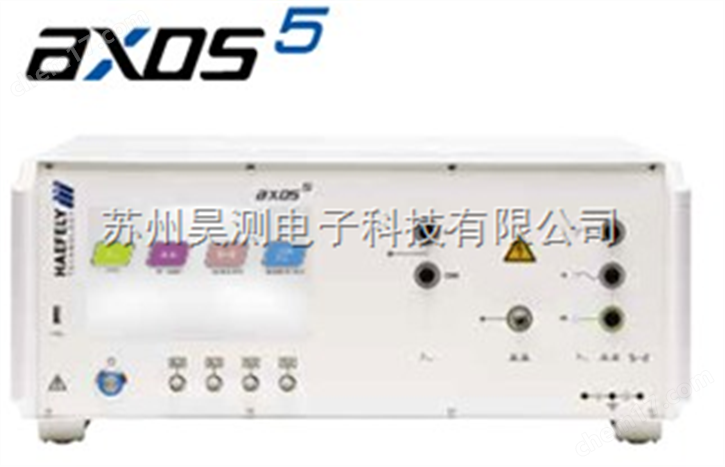

瑞士哈弗莱HAEFELY 多功能抗扰度测试仪AXOS5 AXOS8 将我们独立测试系统中所有*的测试单元集成为一套独立的经济解决方案。功能包括 5 kV电快速瞬变脉冲群、 5 kV浪涌组合波、交直流电压跌落/中断和脉冲磁场，并且内置单相耦合/去耦合网络。该系统可依据IEC,EN,ANSI,IEEE,GB和UL标准执行快速完整的自动抗扰度测试。AXOS5 可通过前面板大尺寸彩色图形界面的触摸屏操作，也可以通过自动控制软件通过计算机程控。简单的用户菜单和按照不同标准预定义的测试程序使得测试变得更加简单和快捷，甚至是对于很少使用该设备的用户也是如此。多种附加功能使得测试系统更易集成于用户特定的测试环境和测试场所中。所有的测试参数都可在超过标准要求的宽测试范围内任意可调。结合在测试中测试参数可设定的能力，AXOS5不仅是理想的兼容和预兼容测试产品，而且是在研发设计阶段检测和调试的理想测试工具。一系列高性价比且方便用户使用的电源线和对称或非对称数据（信号）线的耦合/去耦合网络作为选件。

标准：

● IEC61000-4:2004|GB/T17626.4-2008|电快速瞬变脉冲群抗扰度试验

● IEC61000-4-5:2004|GB/T17626.4-2008|浪涌抗扰度试验

● IEC61000-4-9:2001|GB/T17626.4-2011|脉冲磁场抗扰度试验

● IEC 61000-4-11:2004|GB/T17626.11-2008|电压暂降、短时中断、和电压变化的抗扰度试验

● IEC61000-4-29:2000|GB/T17626.29-2006 直流电压暂降、短时中断和电压变化的抗扰度试验

● IEC/EN 61000-6-1 居住环境抗扰度通用标准

● IEC/EN 61000-6-2 工业环境抗扰度通用标准

● IEC/EN 60335-1 家用设备

● IEC/EN 60601-1 医疗器械

● 和其它标准

特征 & 优点:

●操作简单：带有手动或自动测试模式，测试程序预定义和可视化的测试连接图及辅助的程控软件

●经济 &

●电阻性触摸屏保证测试的；多年丰富经验和专业水平的高性价比产品

●安全和可靠：通过安全连锁接头，告警灯和紧急制动开关等功能保证测试的安全和可靠。

●浪涌脉冲监测和用于测试评估被测设备电源的电压和电流监控功能。

●自动生成测试报告，包括测试参数、测试配置和测试结果。

适用于:

●电子、电气、通讯、无线设备、医疗器械等的兼容和预兼容测试

●CCC和CE 认证、工业、家用设备、器件、医疗器械、新能源、电信

●产品研发和调试

技术规格

通用规格
工作电源	85V - 264V 50/60 hz	尺寸（W x H x D）	19" / 4U （45 x 18 x 49 cm）
用户存储空间	未限制	重量	30kg
控制接口	以太网 RJ45	USB	外接USB存储器
显示	7" / 800x480 / 24位触摸屏	辅助接口	D-sub 37p.
外触发输入	5V TTL	同步输入	BNC, 10V – 264V AC
触发输出	5V TTL	外部开始/停止输入	5V TTL, 开始 /停止的测试程序定义
EUT失败输入	5V TTL	模拟信号输出	0 – 10V,用于外部其它功能
告警灯	2 x 24V / 1A DC	安全电路	测试回路未闭合时停止测试
IEC / EN 61000-4-4, GB/T 17626.4 电快速瞬变脉冲群
输出电压	0.2 – 5.0kV ±10%	脉冲频率	1Hz – 1MHz
极性	正/负/交替	脉冲群持续时间	10us – 1s
输出阻抗	50 欧姆	脉冲群周期	1ms – 10s
上升时间	5ns ±30%	测试时间	1s– 999 分钟
脉冲持续时间	50 欧姆 : 50ns ±30% 1000欧姆 :5 0ns –15 +100ns	触发	自动手动外触发输入
脉冲群模式	标准定义连续真实随即	单相耦合/去耦合网络	264V AC / 16A 220V DC / 10A
IEC / EN 61000-4-5, GB/T 17626.5 浪涌组合波
输出电压	0.2 – 5.0kV ±10%	输出电流	0.1 – 2.5kA ±10%
电压上升时间	1.2us ±30%	电流上升时间	8us ±20%
电压持续时间	50us ±20%	电流持续时间	20us ±20%
极性	正/负/交替
输出阻抗	2 欧姆	内置单相网络	264V AC / 16A 220V DC / 10A
相位同步	0 – 359°, 1°步进异步
预选计数器计数器	1 – 10000 / 无限制 100000	脉冲触发	自动5s – 99999s 手动外触发输入
峰值电压监控	BNC 输出: 1000:1 显示: 3位	峰值电流监控	BNC输出: 1kA/V 显示: 3位
IEC / EN 61000-4-11, GB/T17626.11和 IEC / EN 61000-4-29, GB/T17626.29 交流和直流电压跌落& 中断
zui大电压	264V AC/DC	中断时间	0.5 周期 – 800周期 100us – 1000分钟
zui大电流	16A AC/DC 连续 20A 持续5s 40A 持续 3s 500A 冲击电流	间隔时间	1 周期 – 800 周期同步 100us – 1000 分钟异步
触发	自动手动外触发输入	测试时间	1s – 1000 分钟无限制
中断跌落电平	0% 0% – 99% 带外部电压源	相位同步	0 – 359° 16 / 40 / 50 / 60 Hz 异步
电压有效值监控	BNC 输出: 100:1 显示: 4 位	电流有效值监控	BNC 输出: 10A/V 显示: 4 位
