Mikron M390超高温黑体炉——红外相机的温度校准基准

Mikron M390超高温黑体炉在激光熔覆温度测量中的关键作用

在激光熔覆（Laser Cladding）等高温制造过程中，准确掌握熔池及热影响区的温度分布，是实现稳定工艺控制与高质量涂层制备的关键。而红外相机因具备非接触、高分辨率等优势，已被广泛用于熔覆过程的热成像。然而，由于红外相机输出的是原始的辐射信号（单位为a.u.），并不能直接转换为真实温度。因此，黑体炉校准成为实现温度还原的重要一环。

在这项研究中，科研人员引入了 Mikron M390超高温黑体炉，其在实验中起到了至关重要的作用。

一、红外相机的温度校准基准

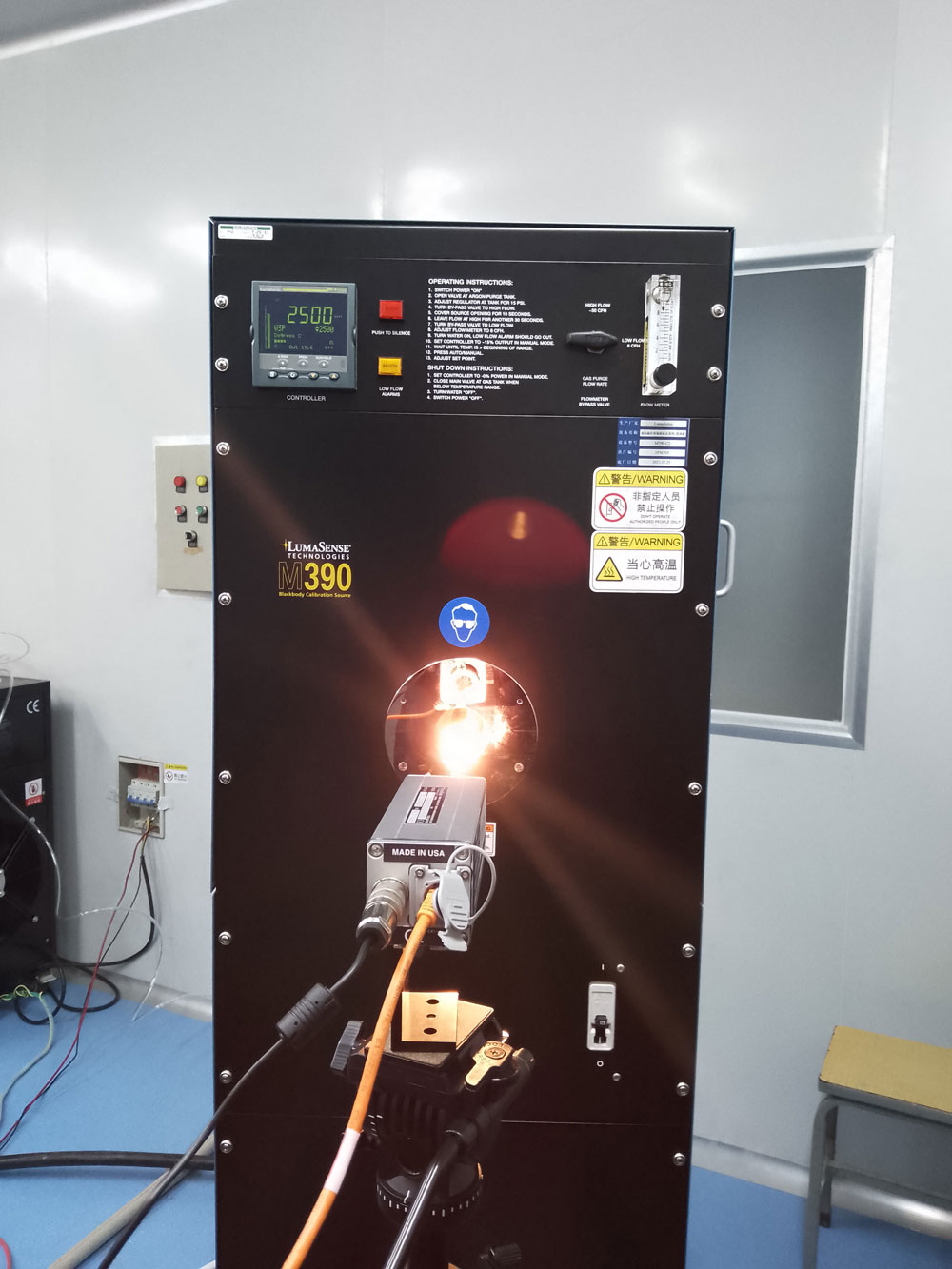

Mikron M390黑体炉是一种性能稳定、辐射准确的高温标准源，温度范围可达1300°C以上。研究人员利用该设备，对红外相机（FLIR Phoenix RDAS™）在3–5 μm波段的响应进行了系统校准：

• 设定M390的输出温度从600°C至1300°C，每50°C记录一组数据；

• 同步记录红外相机在相应温度下的辐射信号强度（a.u.）；

• 通过拟合得到一条红外信号与温度的响应曲线，建立两者的定量关系。

该步骤使得红外图像中的每个像素亮度，可以被准确地转换为亮温（Brightness Temperature），从而实现从“图像”到“温度”的第一步跨越。

二、验证红外探测器的线性响应特性

借助M390输出的辐射数据，研究人员进一步利用普朗克定律计算出理论能量密度通量，与红外相机的实际信号进行对比。结果发现：

• 在设定温度范围内，红外相机的响应表现为高度线性；

• 这表明红外探测器在所选波段下具有稳定的测量特性，为后续温度还原提供了数学基础。

这一验证过程不仅巩固了温度测量的可信度，也排除了设备非线性响应带来的误差。

三、为真实温度还原奠定基础

红外相机所获取的亮温，并非材料表面的真实温度。为实现准确还原，研究人员还需引入材料的发射率（emissivity）。此处，M390的作用再次显现：

• 利用M390校准曲线所测得的亮温数据，在熔池凝固平台阶段（即温度恒定阶段），与TiAl6V4的已知熔点（1660°C）对比；

• 反推得出材料在该波段下的发射率为 ε = 0.201；

• 再假设该值在3–5 μm范围内为常数（灰体假设），最终将整个熔池的亮温图像转换为真实温度分布图。

这一过程中的关键环节，正是基于M390所提供的温度—信号映射关系。

四、总结：黑体炉是红外热测量的核心保障

通过本研究可见，Mikron M390黑体炉不仅是红外相机校准的重要标准源，更是将红外成像从“定性观察”转变为“定量分析”的技术支撑。其在高温材料加工领域中的应用价值主要体现在：

• 提供精确、稳定的参考温度源；

• 支撑红外相机的线性验证；

• 辅助真实温度场的计算与材料发射率的推导；

• 提升整体温度测量系统的可信度和工程适用性。

因此，M390黑体炉的引入极大提升了激光熔覆工艺研究的科学性和数据精度，为后续的智能控制和工艺优化奠定了坚实基础。
