日本SMC真空发生器技术参数

日本SMC真空发生器

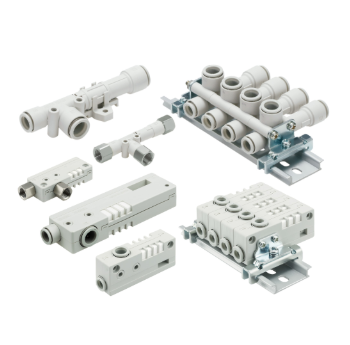

真空发生器 ZH

小型· 轻量

　全长：最多减少11%（缩短6.7mm）［直接配管型］

　通口高度：最多减少25%（缩短9.1mm）［直接配管型］

　重量：最多减轻74%（减轻65.1g）［直接配管型］

　体积：最多减小39%（削减14.1cm3）［盒型］

・4种安装方法

　直接安装、标准托架安装、L形托架安装、DIN导轨安装

・备有消音器/标准托架（仅直接配管型）

日本SMC真空发生器有多个系列，不同系列技术参数有所差异，以下是部分常见系列的技术参数介绍：

ZH 系列喷嘴直径：有多种选择，如 ZH07DSA-06-06-06N 型号喷嘴直径为 0.7mm，ZH13BS-01-02 型号喷嘴直径为 1.3mm。

最高真空压力：ZH07DSA-06-06-06N 可达 - 90kPa，ZH13BS-01-02 可达 - 88kPa。

连接口径：ZH07DSA-06-06-06N 的 SUP.、VAC.、EXH. 通口连接口径均为 Φ6 快换接头；ZH13BS-01-02 的 SUP. 通口连接口径为 Rc1/8，VAC. 通口连接口径为 Rc1/4。

SMC真空发生器温度范围：ZH07DSA-06-06-06N 的环境温度及使用流体温度为 - 10～50℃，ZH13BS-01-02 为 5～50℃。

响应时间：均为 64ms。

ZK2 系列真空抽气量：范围从 14L/MIN 到 11928L/MIN。

真空度：可达 - 92kPa。

节流孔口径：如 ZK2A07K5AL-06-B 型号节流孔口径为 0.7mm。

SMC真空发生器使用温度范围：-5～50℃。

标准供给压力：0.35MPa。

大吸入流量：如 ZK2A07K5AL-06-B 为 34L/min (ANR)。

空气消耗量：如 ZK2A07K5AL-06-B 为 24L/min (ANR)。

DRM 系列真空抽气量：从 14L/MIN 到 11928L/MIN。

真空度：可达 - 92kPa。
