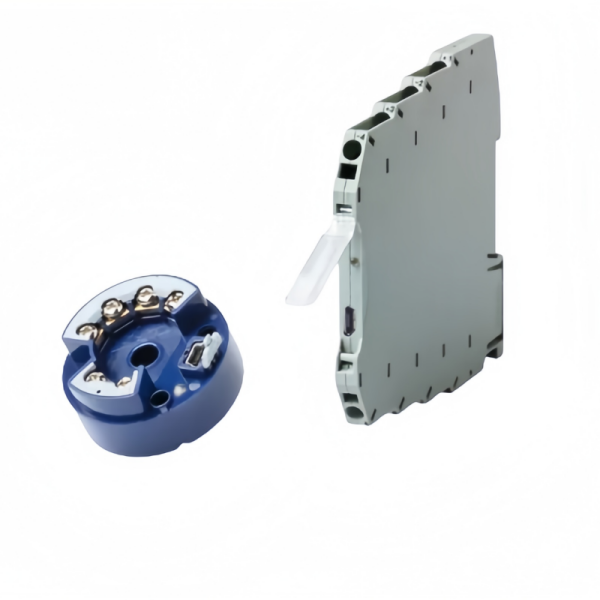

JUMO久茂两线制可编程变送器707050/8-06/000 00582219深度解析

JUMO久茂两线制可编程变送器707050/8-06/000  00582219深度解析

两线制可编程变送器是一种结合两线制传输优势与可编程功能的先进测量设备，广泛应用于工业自动化领域。

工作原理

两线制传输机制

通过同一对导线实现供电和信号传输，电流值（4-20mA）与被测参数成线性关系。例如，4mA对应量程下限，20mA对应量程上限，既保证信号传输又为设备供电。

可编程功能实现

内置微处理器和现场总线技术（如HART协议），支持参数配置、远程监控、故障诊断等功能。用户可通过编程灵活调整量程范围、输出特性（线性/平方根）、阻尼时间等参数。

技术特点

简化布线与成本优化

仅需两根导线，减少电缆用量和安装复杂度，适用于长距离传输（数百米），降低系统成本和维护成本。

高精度与稳定性

采用低失调、低温漂的差动放大器（如AD623）和精密基准源（如LM385），确保信号转换精度和长期稳定性。例如，JUMO久茂变送器校准精度达±0.05%。

抗干扰与安全性

电流信号传输抗电磁干扰能力强，导线电阻不影响精度。支持电气隔离与防雷设计（如光耦/磁耦隔离、TVS二极管），适用于防爆环境（如石油化工、煤矿）。

双向通信与智能化

通过HART协议叠加FSK数字信号，实现远程校准和参数配置。部分型号支持Modbus RTU或无线协议（如LoRa），适配物联网场景。

技术参数

电流隔离3.75 kV、1.875 kV

环境温度-40 至 +85 °C，-10 至 +70 °C（DIN 导轨版本）

安装在 B 型端子头中；在安装导轨/DIN 导轨上 35 × 7.5 mm

RTD温度探头输入Pt100、Pt500、Pt1000、电阻变送器、二线/三线/四线电路

热电偶输入R、S、B、J、T、E、K、N、L、U、A1、C、D、-100 至 +1100 mV

校准精度± 0.05 %

输出4 至 20 mA（可逆）

符合 NAMURNE21（头部变送器）；NE43（DIN导轨装置）

配置通过标准 USB 电缆，无需辅助能源

特色功能USB 接口、客户特定的线性化、控制 LED（红色/绿色）、存储最小值/最大值、通过拖动指示器功能的传感器温度

电压供应DC 1 至 35 V（两线制/三线制变送器）

应用场景

工业过程控制

用于测量温度、压力、流量等参数，常见于化工、电力、水处理等行业。例如，反应釜监测中实时测量温度、压力，支持PID控制。

长距离传输与防爆环境

适用于测量点与控制室距离较远的场景（如管道泄漏检测、变压器温度监控），以及存在易燃易爆气体的场所（如油气管道、炼油厂）。

新能源与医疗领域

监测电池组电压、电流，优化充放电策略；利用压力传感器测量呼吸气流，辅助医疗诊断。
