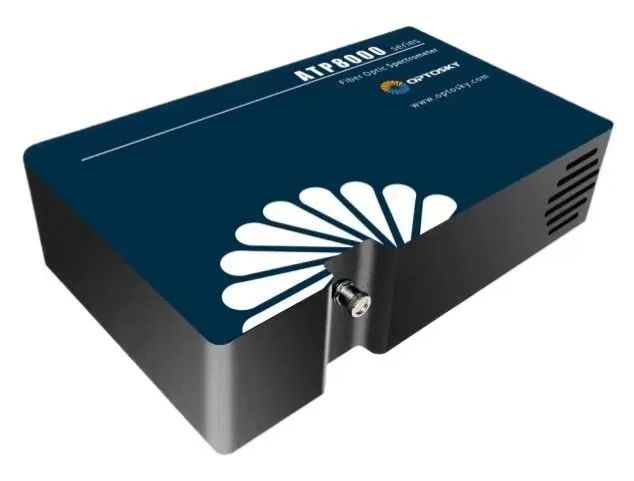

在半导体制造、光学镀膜、功能薄膜等精密领域，薄膜厚度的精确控制直接决定产品性能与良率。从纳米级芯片涂层到微米级光学薄膜，如何实现非接触式、高精度的膜厚测量？奥谱天成光纤光谱仪以光学干涉技术为核心，为工业检测与科研场景提供全流程解决方案。
一、膜厚测量的技术演进：从 “接触破坏” 到 “光场解析”
早期膜厚测量依赖光学显微镜、电子显微镜等接触式手段，虽能获取基础数据，但存在两大瓶颈：
精度局限：纳米级薄膜测量时分辨率不足，难以满足先进制程需求；
样品损伤：接触式操作可能破坏薄膜表面结构，尤其不适用于脆弱涂层。
随着光学技术革新，白光干涉法成为主流。奥谱天成光纤光谱仪基于这一原理，通过分析光在薄膜 - 基底界面反射形成的干涉条纹，实现纳米级厚度反演。这种非接触式测量不仅避免样品损伤，更能通过宽光谱覆盖（紫外 - 可见 - 红外），适配从透明介质到复杂吸收膜层的多元场景。
二、光的 “微米尺”：光纤光谱仪测量原理解析

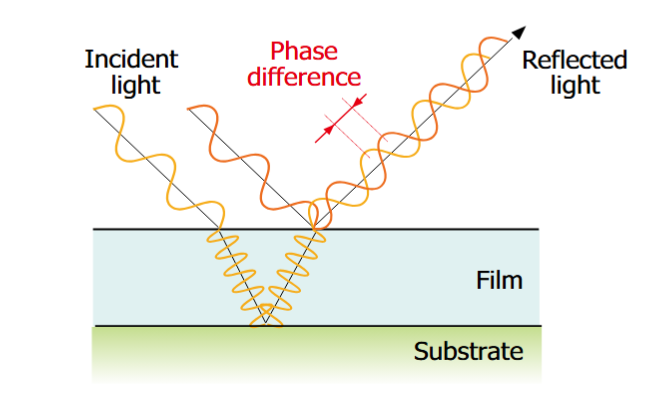

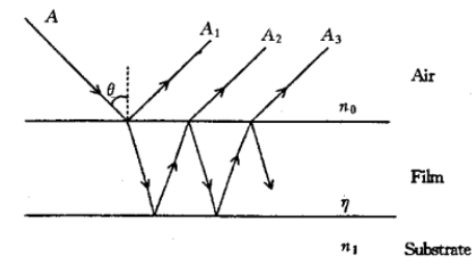

当一束白光垂直入射至薄膜表面时，光在空气 / 薄膜界面（反射率r1）与薄膜 / 基底界面（反射率r2）发生多光束干涉，形成特征光谱曲线：
干涉条纹成因：光程差δ=4π·n·d·cosθ（n为薄膜折射率，d为厚度，θ为入射角，实际测量中近似垂直入射）导致相位差，在光谱上表现为波峰与波谷;
厚度反演逻辑：通过计算相邻波峰 / 波谷波长差（λ1，λ2），结合公式
（M为条纹数），可实现微米级至纳米级厚度计算;
数据优化：系统自动采集多组波长数据并取均值，降低偶然误差，确保重复性精度。
三、奥谱天成解决方案：全场景覆盖的技术优势
（一）核心技术亮点
非接触式无损检测无需物理接触样品，避免传统探针法对软质薄膜（如光刻胶、有机涂层）的损伤，适用于脆弱型或多层复合结构测量。
宽光谱灵活适配
紫外可见波段（200-1100nm）：针对透明 / 半透明薄膜（如 SiO₂、SiNx），通过白光干涉实现纳米级精度（±1nm）;
近红外波段（900-2500nm）：穿透性更强，适合厚膜（如 PCB 涂覆层、太阳能电池减反膜）及含水分 / 有机物的吸收性薄膜测量。

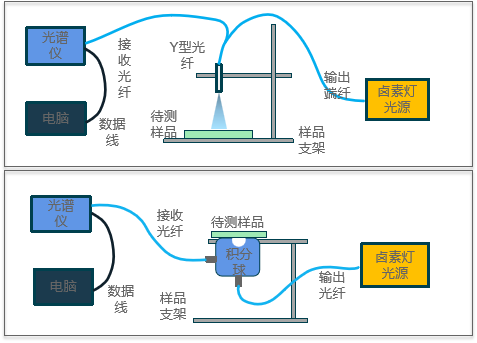

实时在线监测紧凑模块化设计支持集成至生产线，通过 Y 型光纤传输光信号，实现薄膜沉积 / 涂布过程的原位动态追踪，助力工艺参数实时优化。

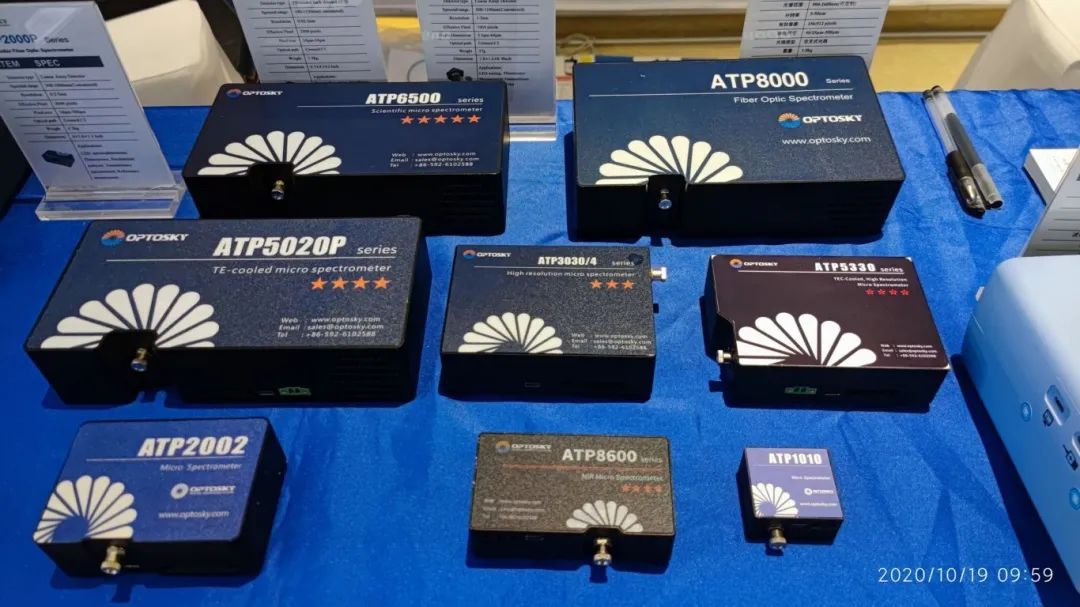

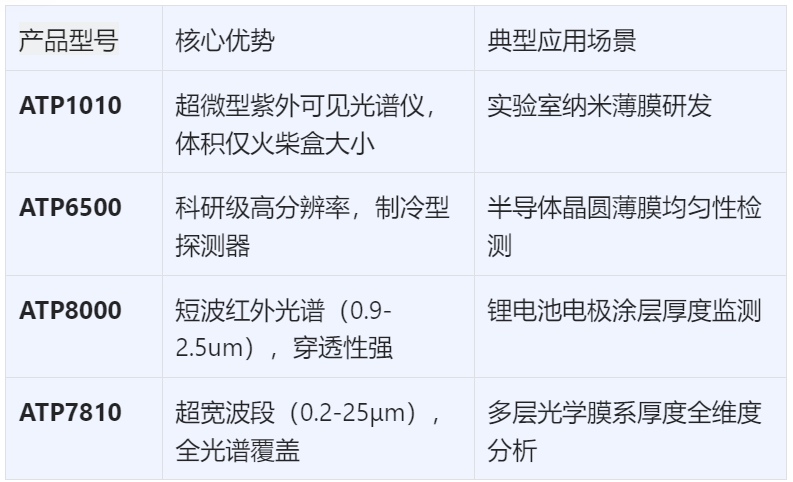

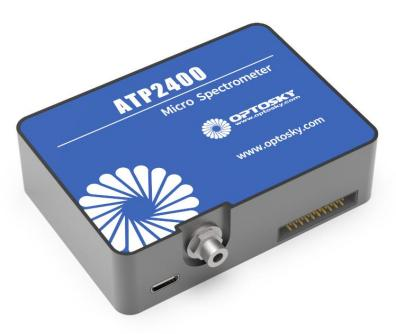

（二）明星产品矩阵
（三）行业应用图谱
半导体制造：监测光刻胶涂层厚度（50nm-5μm），保障刻蚀精度;
光学镀膜：测量增透膜、滤光片等多层膜厚度，优化光谱特性；
显示面板：检测触控屏 ITO 导电层厚度（100-500nm），确保导电性能;
新能源领域：分析光伏电池减反膜（±2nm 精度）与锂电池电极涂层（5-50μm），提升能量转化效率。
四、从 “微米” 到 “未来”：奥谱天成的技术承诺
用光谱定义精度，让微米级测量触手可及 — 奥谱天成，为精密制造赋能！
作为国产高&端光谱仪器代表，奥谱天成光纤光谱仪已通过 ISO9001 质量体系认证，核心部件均经过严苛环境测试（振动、温湿度交变），确保工业现场长期稳定运行。
我们提供定制化算法开发服务，可根据客户材料特性（折射率、消光系数）优化数据模型，基于光谱仪开发出膜厚测量仪器，实现 “即插即用” 式精准测量。
