ATA-4000系列高压功率放大器在智能绝缘子电压传感器实验中的应用

　　在电力系统中，电压参数的准确测量对于电网的稳定运行至关重要。传统的10kV配网架空输电线路普遍采用电磁式电压互感器进行电压测量。然而，电磁式电压互感器因其铁芯或感性绕组的存在而体积庞大、成本高昂，并且面临铁芯饱和、铁磁谐振过电压等技术挑战，逐渐不适应现代电网的发展需求。鉴于此，设计一种基于电场耦合原理的智能绝缘子电压传感器。通过在绝缘子内部植入电压传感单元，利用电极间形成的耦合电容对待测电压进行分压测量，其测量不依赖于磁芯及感性绕组且无需复杂的绝缘结构等，具有更宽的测量带宽和动态范围，具有体积小、成本低、安装便捷等优势。

　　关于智能绝缘子电压传感器相关实验研究，安泰电子ATA-4000系列高压功率放大器，其最大输出电压为310Vp-p，能够达到市面上大部分智能绝缘子电压传感器技术的电压要求。

　　实验名称：智能绝缘子电压传感器实验

　　实验原理：信号发生器输入信号，并将输出电压连接至高压功率放大器，经功放放大输出后与传感器样机高压电极相连。同时，利用示波器探头测量传感器高压电极处的输入电压和经传感器样机分压处理后的输出电压。

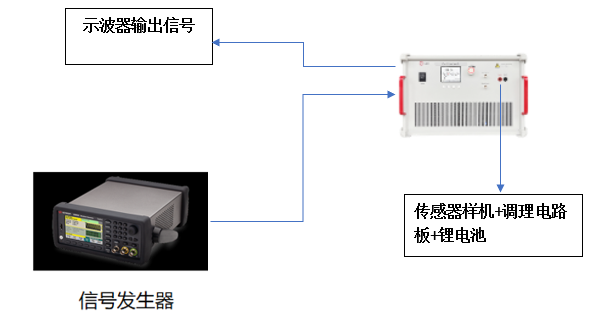

　　实验框图：

　　实验实拍图：

　　实验过程：由信号发生器产生相同幅值、不同频率的电压，并将输出电压连接至高压功率放大器，经功放放大输出后与传感器样机高压电极相连。同时，利用示波器探头测量传感器高压电极处的输入电压和经传感器样机分压处理后的输出电压。在10Hz至1MHz频率范围内进行对数频率扫描。

　　应用方向：变压器磁芯损耗、一二次设备融合、智能电压感知、工频耐压与局部放电

　　应用场景：工频耐压与局部放电，一二次设备融合，智能绝缘子，有限元仿真

　　产品推荐：ATA-4000系列高压功率放大器

　　图：ATA-4000系列高压功率放大器指标参数

　　本资料由Aigtek安泰电子整理发布，更多案例及产品详情请持续关注我们。西安安泰电子Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。
