铅笔硬度计用途

铅笔硬度计用途：

涂膜硬度是涂膜的一种重要物理性能，其大小直接影响涂膜的一些重要使用性能，例如耐磨损性、耐磨粒性能、耐摩擦性、耐划痕性、耐冲击性及涂膜滞留作用及清洗难易等，因此，涂膜硬度是评定涂料性能的必测指标。使用本仪器可方便地测定涂膜硬度。

相关设备沥青含水量测定仪

铅笔硬度计使用要求：

1.试片：根据客户要求，制作试片，使其固定在滑台之上。

2.适用环境：常温常湿即可。

铅笔硬度计日常维护：

本仪器使用时力求转动灵活，使用一段时间后，须在丝杆、轴承等转动部位注入机油。

本仪器使用一段时间后，紧定螺钉，螺母须拧紧，以免松动。

铅笔硬度计本机外形尺寸：

长*宽*高：450mm*150mm*270mm

铅笔硬度计附件：

砝码一套

中华铅笔一套  （6H-6B, HB）

简介：

该硬度计是专业从事涂料、油墨开发生产检测的仪器，广泛应用于涂料，油墨，颜料，纸张、公路等行业。该硬度计按GB/T 6736-2006、ASTM D 3363设计，通过以一定 硬度标号的铅笔在干燥后的涂膜上划痕，以未引起涂膜破坏的较硬铅笔标号来表示。该仪器具有体积小、重量轻、操作简单科学等特点，可用于实验室，也可用于施工现场，并能在任意方向上对涂膜硬度进行检验。

使用方法：

◆适用范围

本方法规定了用已知硬度的铅笔，测定涂层表面相对硬度，可采用手工操作和仪器操作，仲裁试验用仪器操作。

◆试样

试样应平整、无油污、无损伤。

◆试样处置和试验环境

试验前，待测试样应在23±2℃环境中至少放置24h，试验也应在同样的环境中进行。仲裁试验应在温度为23±2℃，相对湿度为50%±5%的环境中放置和试验。

◆仪器和材料

a. 一组符合GB 149的绘图铅笔，铅笔标号为6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B，其中6H硬，软，由6H到6B硬度递减。推荐使用中华牌绘图铅笔，也可由供需双方商定采用其他牌号的铅笔；

b. 削笔刀；

c. 涂膜铅笔划痕 硬度计；

d. 400#砂纸。

◆操作及使用方法：

A准备

1.按GB1727要求准备120*50*（0.2-0.3）平滑马口铁板或按产品规定的底材，制备涂膜。

2.用铅笔刀把每支铅笔前端削去木质部分，露出5-6mm柱状笔芯（注意铅笔芯不可松动或削伤铅芯），用手握住铅笔，使铅笔始终与400号砂纸成90°角，在砂纸上摩擦铅芯端面，直到获得一端平滑边缘锐利的笔端为止（边缘要无破碎或缺口）

3.把削好的铅笔插入铅笔架上。调整铅笔，使铅笔芯工作端面与砝码重心重合（相应铅芯工作端面与铅笔架约25mm），然后用螺钉拧紧，使铅笔位置固定。

4.松开夹紧螺母，放入需测定的涂膜试片，然后拧紧螺母，使试片固定。

5.松开止动螺钉，调整平衡锤，使工作杆平衡（即使铅笔刚好接触到试片上），然后拧紧止动螺钉，使铅笔芯工作面离开涂膜试片。

6.把砝码轻轻放在铅笔架上。

B 测试

1.松开止动螺钉，使铅笔芯轻轻降下到被测涂膜试片上。

2.转动手轮，使涂膜板朝划痕方向移动大约5mm(顺时针转动手轮)，并留意观察表面是否划破。

3.取下砝码，更换铅笔，旋动试台旋扭，使试验台纵向移动一定距离更换试片划痕位置，重复准备操作后，再做下一次试验，依次用每种型号硬度的铅笔一次犁出五道痕迹。

4.从硬的铅笔开始用此方法，当鉴定五道痕迹中，若有两次或两次以上犁伤膜时，换上一级的铅笔，直到找出五道痕迹中，只有一次犁伤涂膜的铅笔（或没有破坏）。则这一级铅笔的硬度值就代表被测涂膜的硬度。

详细说明：

◆笔尖重负：750±5g。

◆铅笔规格：6B～HB～6H（13支）。

◆重 量：1.9Kg。

◆外形尺寸：120×75×60mm（长×宽×高）。

◆笔尖重负：500±5g。

◆铅笔规格：6B～HB～6H（13支）。

◆重 量：1.6Kg。

◆外形尺寸：90×75×60mm（长×宽×高）。

◆笔尖重负：1000±5g。

◆铅笔规格：6B～HB～6H（13支）。

◆重 量：2.4Kg。

◆外形尺寸：130×75×60mm（长×宽×高）。

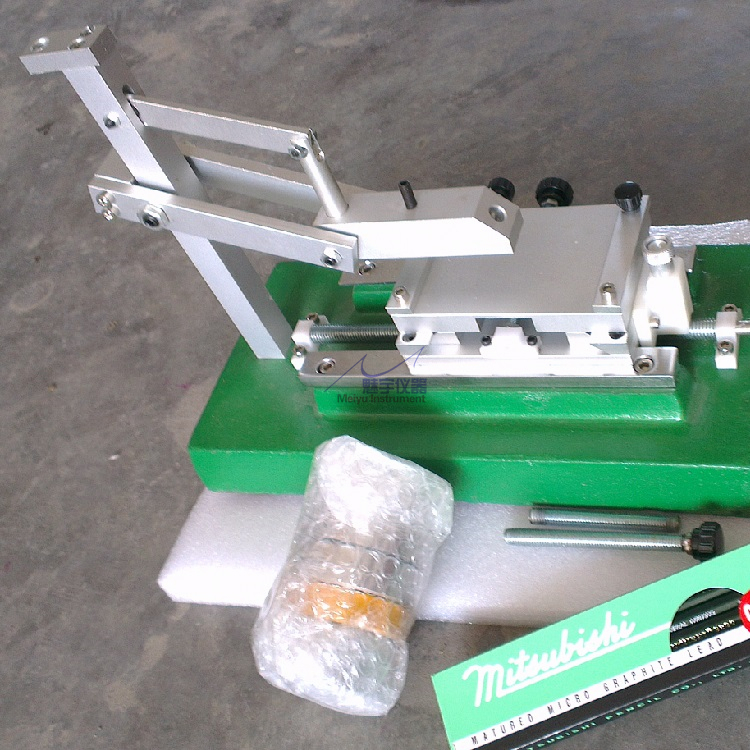

工作原理：

本仪器主要由铅笔架和试验台组成，铅笔架与立柱等组成四连杆结构，保证了砝码的重量垂直作用于铅笔芯与试验台的交点上，并使铅笔与试验台成45°夹角，并保持不变。试验台可横向、纵向移动，用它固定涂料样板，并使样板朝着划痕方向滑动，铅笔就在试片上划出相应轨迹来。换用不同铅笔划不同痕迹，据此可判定涂膜的硬度值。

参数：

◆铅笔铅芯对涂膜压力：1000g /750g /500g（三种型号）。

◆铅笔与被测表面夹角：45’。

◆三点接触被测表面（滚轮、铅笔芯）。

◆标准配置：硬度计一台；垫块一个，铅笔一套（6B-6H共13支，也可选用三菱铅

笔；削笔刀一把；水平泡一个，400号水砂纸十张）。

◆划痕速度：1mm/s。

◆订购信息：

三种不同笔尖重负，满足不同客户需求：

BY—500克；

BY----750克；

BY---1000克。

便携式铅笔硬度计简介：

仪器为机械式，三点接触被测表面（两点为轮，一点为笔芯），始终保证铅笔与被测涂膜形成45°夹角，用于推动仪器运动，铅笔加重力为1000±50G即可完成测试过程。此仪器具有体积小，重量轻，操作简便等优点。本硬度计是涂料制造、涂料使用（涂装）行业进行质量认定的必测指标。铅笔划痕法测试涂膜硬度是自八十年代以来被普遍采用测试的方法。我国也已在涂料的发展研究和工业生产中推广这种测试方法。本仪器是根据国家标准“涂膜硬度铅笔测定法”GB/T6739-1996设计制造的。仪器即可在实验室使用，也可用于施工现场，并能在任意方向上对涂膜硬度进行检定。

参数：

●笔尖上的重负：1±0.05KG。

●基本尺寸:155*80*70MM（长*宽*高）。

●整机重量:2.4KG。

●铅笔型号:6B~6H。

操作与使用方法：

●将仪器平放在试片上（假如试验片比仪器小，请将试验片放在 仪器前并且把垫片放置于仪器前端下方，目的是使仪器保持水平；

●用刀片削铅笔，使笔心凸出部分约为3~5mm，并在砂纸磨平， 再将铅笔插入仪器，使笔心与试验片接触后并固定锁紧，（建议：铅笔为六边形，固定时选择一个平面，测试后，旋转两个平面再固定测试，再旋转两个平面固定测试，一个圆周面可使用三次）试验时要将垫片移开；

●用姆指与中指抓在两个轮子中心。将仪器从后往前推约1~2cm 即可移开仪器，用橡皮擦将划过的铅擦掉。（推仪器时请勿加任何压力）；

●判别硬度，看试片有无刮痕。建议试片zui少做三个位置以上，取平均值。硬度之级数，从软到硬：6B.5B.4B.3B.2B.B.HB.F.H.2H.3H.4H.5H.6H共14种；

例如：使用H铅笔表面无刮痕，使用2H铅笔表面也无刮痕，使用3H铅笔表面有刮痕。

试验片涂装之硬度为：2H

维护和保养：

实验结束后,将仪器擦拭干净放入仪器盒内,置于干燥处。
