大电流发生器的工作原理

  大电流发生器专门对50Hz开关，电流互感器或其他电气设备进行升流及负载试验，用来判断这些设备是否能够正常出厂的准用仪器，广泛用于发电厂、变配电站、电器制造厂及科研、实验室等单位。应广大用户要求，现为大家介绍大电流发生器的工作原理。

大电流发生器一般由仪表指示灯板和操作板组成，仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关（钮子开关），操作面板由启动按钮（绿色，指的是电源信号）、停止按钮（红色，指的是工作信号）以及工作系统组成。大电流发生器采用一次接线柱输入方式，下端有升流器二次输出大电流接线端（有开门接线方式金额不开门接线方式）

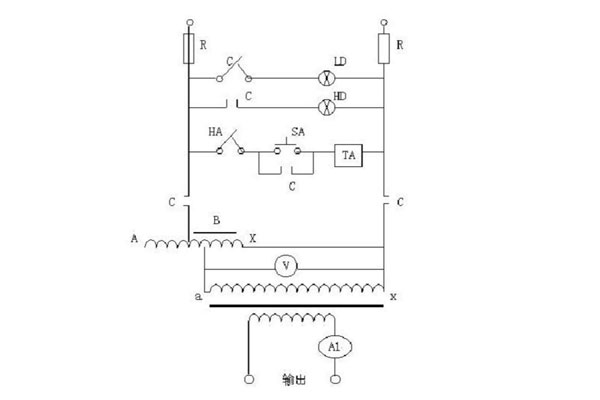

        大电流发生器工作原理：

C——为常闭常开触点

A——为熔断器

LD——为电源指示灯

HD——为升压指示灯

HA——为停止按钮

S A ——为升压按钮

T A——为交流解析安全

B——为电压表

T——为升流变压器

V——为电压表

A L——为电流互感器

输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。
