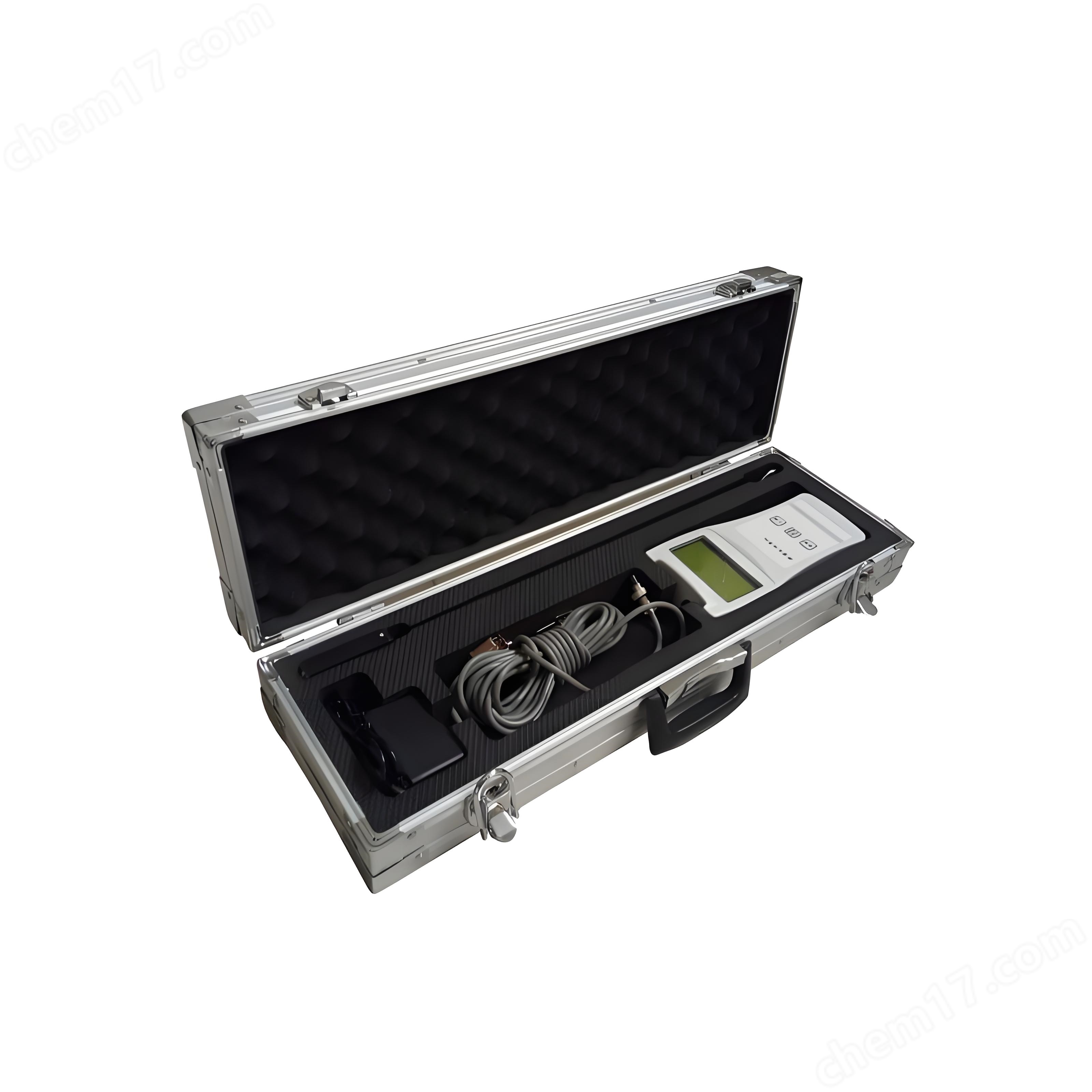

XY-20BS型便携式旋浆式流速仪

XY-20BS型便携式旋浆式流速仪  （简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速、流量测量而研制的。

一、 主要用途及适用范围

20B流速流量测算仪  作为传统型转子式流速仪器的主要配套产品，用于接收给定时段内流速仪产生的信号，并由此自动测算出该时段内平均流速、流量、可加扩展功能测量水位、计算规则断面面积。

20B流速流量测算仪 主要适用于接收各种干簧管式流速仪、接触丝式转子流速仪、光纤式流速仪、霍尔式流速各种流速仪产生的信号，并具有存储功能、通讯功能。

20B流速流量测算仪 在订货前需要告知配套使用那种流速仪传感器，否则按默认干簧管式传感器发货。

二、 主要技术性能及参数

1） 测速公式： （m/s）（自动计算）

2） 测速范围： 0.05-15.00（m/s）

3） 测算误差： ≤1.5%

4） 显示：  8×4位汉字液晶显示

5） 测量方式： 有线

6） 工作温度： 0℃～50℃

7） 功耗：  ＜50mA

8） 电源：  DC 7.2V

9） 通讯方式： RS232

10）时钟误差： ≤2min/year

11）仪表可以估测瞬时流量、累计流量，关于流量计算具灌溉渠道系统量水规范GB/T201303-201  第7部分

三、 测量原理

流速测量：流速仪在水力推动下，其内置信号装置产生转数信号。从而，可根据某个单位时段内流速仪产生的信号总数，由以下公式计算出流速：

（m/s）

式中： v—测流时段内平均流速（m/s）

b—旋桨（或旋杯）水力螺距（m）

a—流速仪常数（m/s）

T—测流历时（s）

R—T时段内流速仪转子的总转数

对某个个体流速仪来说，b 和a为定值。因此，测流时，只要测出T和R值，即可计算出流速。

流量测量：输入被测断面类型，并手工输入（或者通过辅助传感器测量）规则断面的水位、宽度计算断面面积，仪表更具Q=V*S测算流速Q值
